Балочные конструкции: виды, особенности применения и выбор металлопроката

Почему балочные конструкции остаются основой современного строительства

Практически ни один современный строительный объект невозможно представить без несущих элементов, которые принимают на себя основные нагрузки здания. Одним из наиболее распространенных решений являются балочные конструкции. Они используются при строительстве жилых домов, производственных предприятий, складских комплексов, торговых центров, мостов и инженерных сооружений.

Основная задача балочной конструкции заключается в передаче нагрузки от перекрытий, кровли, оборудования и других элементов здания на колонны, стены или фундамент. Именно благодаря правильно рассчитанным балкам конструкция сохраняет свою геометрию, выдерживает эксплуатационные нагрузки и остается безопасной на протяжении десятилетий.

Современные технологии позволяют использовать различные виды металлопроката для изготовления балок, что дает возможность подобрать оптимальное решение практически для любого проекта. Однако эффективность всей конструкции напрямую зависит от правильного выбора профиля, марки стали и конструктивной схемы.

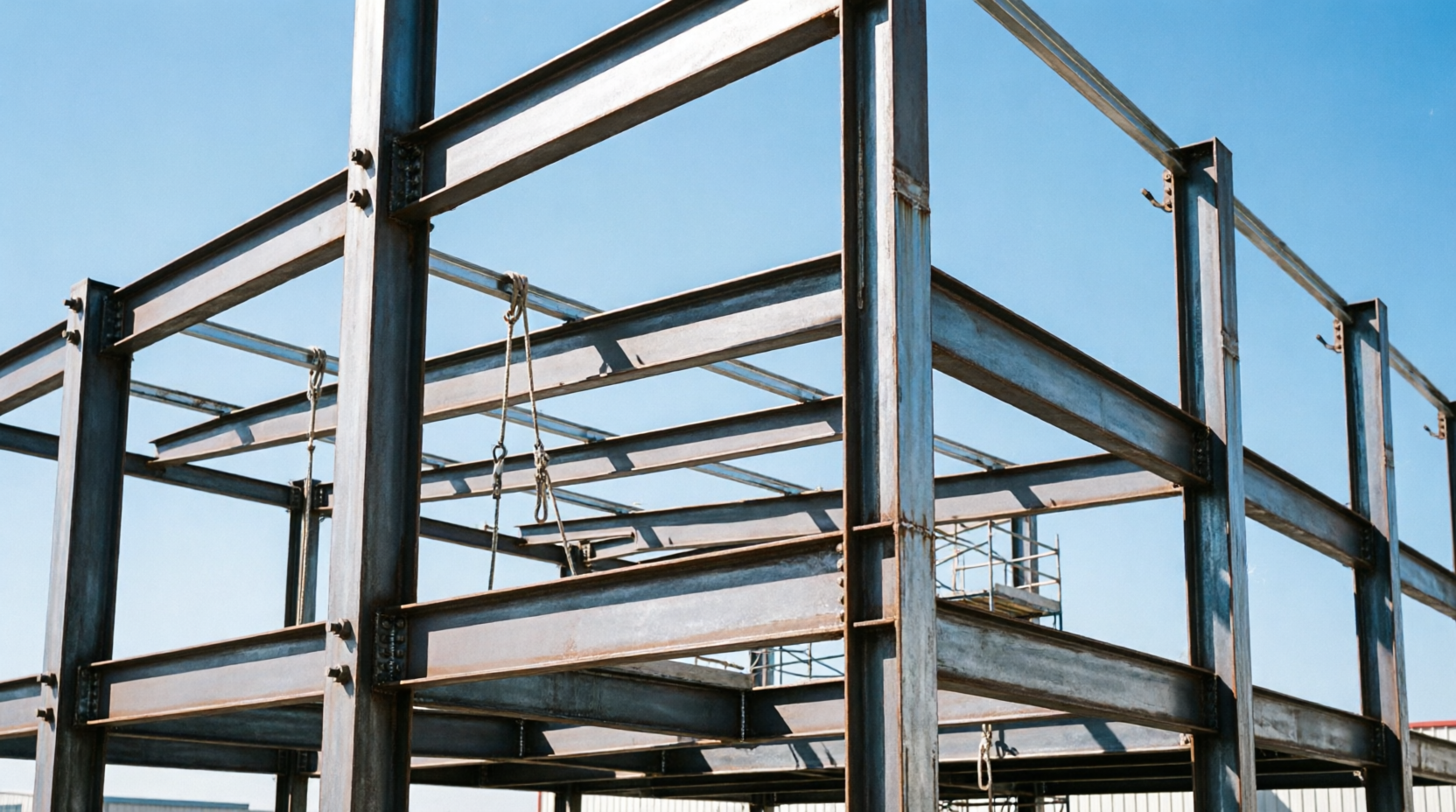

Что такое балочная конструкция

Балочная конструкция представляет собой систему несущих элементов, основной задачей которых является восприятие изгибающих нагрузок. Простыми словами, балка принимает нагрузку сверху и передает ее на опоры, предотвращая разрушение или чрезмерный прогиб перекрытия.

Во время эксплуатации балки работают в сложных условиях. Верхняя часть элемента испытывает сжатие, а нижняя — растяжение. Именно поэтому форма профиля играет огромную роль в способности конструкции выдерживать нагрузки.

Для изготовления балок чаще всего используется металлический прокат, поскольку сталь сочетает высокую прочность, долговечность и хорошие технологические свойства. Кроме металлических существуют также железобетонные, деревянные и комбинированные балки, однако именно металлические балочные конструкции получили наиболее широкое распространение в промышленном строительстве.

Благодаря высокой несущей способности металлические балки позволяют перекрывать значительные пролеты без установки дополнительных опор, что особенно важно для производственных помещений, складов и торговых комплексов.

Какие виды балочных конструкций существуют

Несмотря на общий принцип работы, балочные конструкции могут значительно отличаться по своему устройству и области применения.

Наиболее распространенными являются конструкции на основе двутавровых балок. Благодаря Н-образному профилю они обладают высокой жесткостью и эффективно работают на изгиб. Именно двутавры чаще всего используются при строительстве каркасных зданий, промышленных объектов и многоэтажных сооружений.

Не менее востребованы конструкции, выполненные на основе швеллеров. Такой профиль хорошо подходит для сравнительно небольших нагрузок, реконструкции зданий и устройства вспомогательных несущих элементов. Во многих случаях швеллер используется совместно с другими видами металлопроката, образуя сложные пространственные конструкции.

Для небольших объектов нередко применяются балочные конструкции из профильных труб. Замкнутое сечение обеспечивает высокую жесткость при относительно небольшой массе, что делает такие решения востребованными в малоэтажном строительстве и при возведении легких каркасов.

Кроме того, существуют сварные балки, изготовленные из отдельных листов металла. Их производство позволяет получать элементы практически любых размеров и характеристик, что особенно важно для нестандартных инженерных проектов.

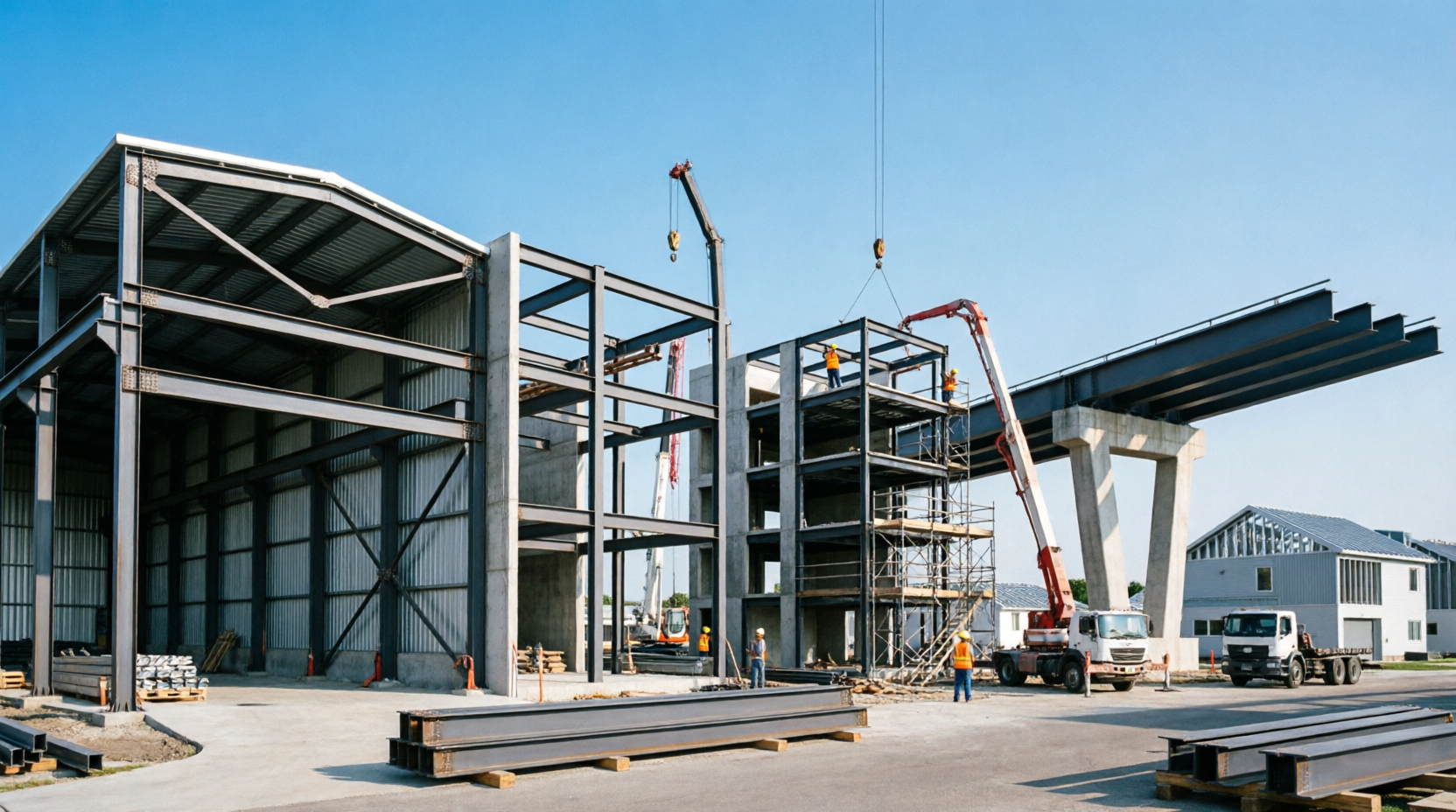

Где применяются балочные конструкции

Сфера применения балочных конструкций чрезвычайно широка. Они используются практически в каждой отрасли строительства и промышленности, где необходимо создавать надежные несущие системы.

Металлические балки являются основой каркасов производственных цехов, логистических комплексов, торговых центров и складских помещений. Благодаря высокой прочности они позволяют перекрывать большие площади без установки промежуточных опор, что значительно повышает функциональность здания.

Не менее активно балочные конструкции применяются при строительстве жилых домов. Они используются для устройства межэтажных перекрытий, усиления проемов, монтажа кровельных систем и различных инженерных сооружений.

В транспортном строительстве балки становятся основой мостов, эстакад, путепроводов и других объектов инфраструктуры. Здесь к ним предъявляются особенно высокие требования по прочности, жесткости и долговечности, поскольку конструкции ежедневно воспринимают значительные динамические нагрузки.

Какие требования предъявляются к балочным конструкциям

Надежность любой балки определяется не только прочностью металла, но и правильностью инженерного расчета. При проектировании учитываются десятки различных факторов, каждый из которых способен повлиять на работу конструкции.

Одним из важнейших параметров является величина расчетной нагрузки. Балка должна без остаточных деформаций выдерживать собственный вес, массу перекрытий, оборудования, людей, снеговые и ветровые нагрузки.

Не менее важную роль играет жесткость конструкции. Даже если прочности металла достаточно, чрезмерный прогиб способен привести к повреждению отделочных материалов, нарушению геометрии здания и ухудшению эксплуатационных характеристик.

При выборе балочной конструкции рекомендуется учитывать:

1. величину пролета;
2. расчетную нагрузку;
3. назначение здания;
4. условия эксплуатации;
5. климатические особенности региона;
6. требования проектной документации.

Только комплексный анализ всех факторов позволяет подобрать оптимальный вариант несущей системы.

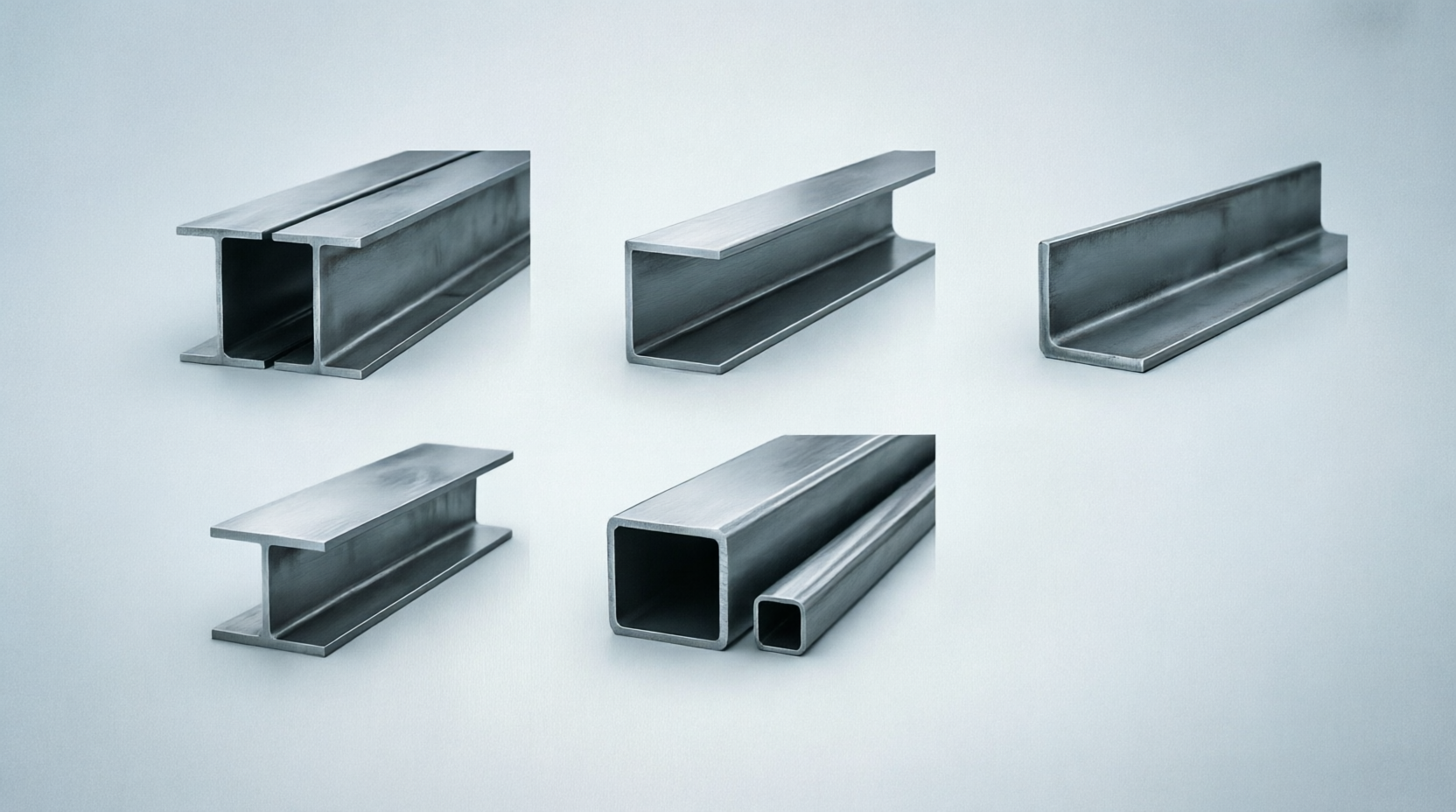

Какой металлопрокат используется для изготовления балок

Выбор металлопроката напрямую влияет на надежность и долговечность всей конструкции. Именно поэтому проектировщики уделяют особое внимание форме профиля и характеристикам стали.

Наиболее распространенным решением остаются двутавровые балки. Благодаря рациональному распределению металла они обладают высокой несущей способностью и позволяют эффективно воспринимать изгибающие нагрузки при сравнительно небольшой массе.

Для менее нагруженных конструкций широко используются швеллеры. Они отличаются простотой изготовления, удобством монтажа и хорошими эксплуатационными характеристиками.

В некоторых случаях применяются сварные балки. Их изготавливают индивидуально под конкретный проект, что позволяет получить необходимые размеры, несущую способность и жесткость без ограничений, связанных со стандартным сортаментом.

При изготовлении ответственных конструкций часто используются низколегированные стали, например 09Г2С. Такие материалы обладают высокой прочностью, отличной свариваемостью и сохраняют механические свойства даже при эксплуатации в условиях низких температур.

Почему выбор марки стали имеет большое значение

Даже идеально рассчитанная конструкция не сможет обеспечить необходимую надежность, если используется неподходящий материал.

Для большинства стандартных объектов успешно применяются конструкционные стали, обладающие хорошей прочностью и доступной стоимостью. Однако в условиях повышенных нагрузок, низких температур или интенсивной эксплуатации чаще используются низколегированные марки.

Легирование позволяет значительно улучшить механические свойства металла, повысить предел текучести, сопротивление усталостным нагрузкам и устойчивость к хрупкому разрушению.

Особенно заметны преимущества низколегированных сталей при строительстве мостов, производственных объектов, логистических комплексов и других сооружений с повышенными требованиями к надежности.

Поэтому выбор марки стали всегда должен основываться не только на стоимости материала, но и на условиях эксплуатации будущей конструкции.

Какие ошибки чаще всего допускают при проектировании балочных конструкций

На практике большинство проблем возникает не из-за качества металла, а вследствие неправильного проектирования или выбора профиля.

Одной из наиболее распространенных ошибок становится недостаточная оценка будущих нагрузок. После ввода здания в эксплуатацию назначение помещений может измениться, появится дополнительное оборудование или увеличится масса перекрытий. Если запас прочности оказался недостаточным, конструкция начинает работать в условиях перегрузки.

Еще одной распространенной ошибкой является выбор профиля исключительно по стоимости. Желание сократить расходы иногда приводит к использованию менее прочных балок, которые впоследствии требуют усиления или полной замены.

Также нельзя недооценивать качество металлопроката. Даже правильно выбранная марка стали не сможет обеспечить необходимую надежность при наличии внутренних дефектов, нарушений геометрии или несоответствия требованиям нормативной документации.

Именно поэтому при покупке металла рекомендуется отдавать предпочтение проверенным поставщикам, предоставляющим сертификаты качества и подтверждение соответствия продукции требованиям ГОСТ.

Как выбрать балочную конструкцию для конкретного объекта

Выбор балочной конструкции всегда начинается с анализа условий эксплуатации. Не существует универсального решения, одинаково подходящего для частного дома, производственного предприятия и мостового сооружения.

При проектировании необходимо учитывать назначение здания, величину пролетов, предполагаемые нагрузки, климатические условия, особенности монтажа и расчетный срок службы объекта. Только после этого определяется тип балки, форма профиля и марка стали.

Для небольших частных построек зачастую достаточно стандартных горячекатаных профилей. Однако при строительстве крупных промышленных объектов, складов или торговых комплексов предпочтение обычно отдают двутавровым балкам из низколегированных сталей, обладающим повышенной несущей способностью.

Правильный выбор балочной конструкции позволяет не только обеспечить безопасность здания, но и оптимизировать расход металла, снизить стоимость строительства и увеличить срок службы объекта без необходимости дорогостоящего усиления несущих элементов.

Балочные конструкции остаются одним из важнейших элементов современного строительства благодаря высокой надежности, универсальности и способности воспринимать значительные нагрузки. Они используются практически во всех видах зданий и сооружений — от частных домов до крупных промышленных комплексов и мостов.

Эффективность любой балочной конструкции зависит от грамотного инженерного расчета, правильно выбранного профиля и качественного металлопроката. Именно комплексный подход позволяет создать надежную несущую систему, которая сохранит свои характеристики на протяжении десятилетий и обеспечит безопасную эксплуатацию сооружения в любых условиях.
