Что такое усталость металла и как она влияет на срок службы конструкции

Металлическая конструкция может выглядеть надежной, иметь достаточную толщину и запас прочности, но со временем в ней все равно появляются трещины. При этом причина не всегда связана с аварийной перегрузкой. Во многих случаях разрушение развивается постепенно под воздействием нагрузок, которые конструкция испытывает каждый день.

Подъем и опускание груза, движение транспорта, вибрация оборудования, изменение давления в трубопроводе, температурное расширение и сжатие металла — все это создает повторяющиеся напряжения. Если такие воздействия происходят регулярно, материал начинает постепенно накапливать повреждения. Этот процесс и называется усталость металла.

Проблема заключается в том, что на ранних стадиях конструкция может не подавать заметных признаков повреждения. Металл продолжает работать, выдерживает нагрузку, внешне сохраняет первоначальную форму. Однако в наиболее напряженных местах уже могут формироваться микроскопические дефекты, которые со временем превращаются в полноценные трещины.

Для конструкций и элементов, работающих под повторно-статическими, вибрационными и другими циклическими нагрузками, при оценке надежности необходимо учитывать весь спектр эксплуатационных воздействий и их повторяемость за расчетный срок службы.

Что представляет собой усталость металла

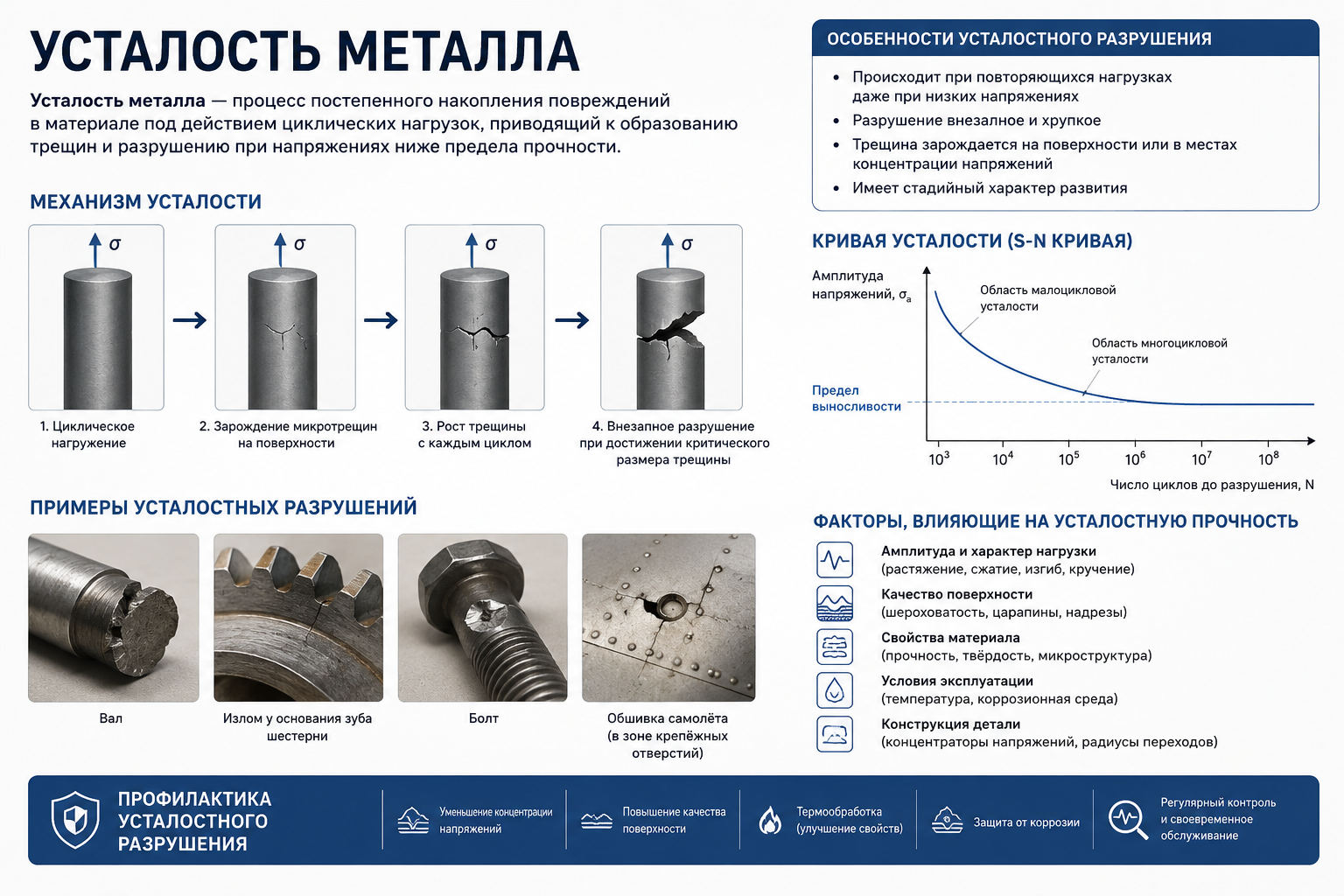

Усталость металла — это постепенное накопление повреждений, возникающих под воздействием переменных или циклических нагрузок. В результате в материале появляются микротрещины, которые при дальнейшем нагружении развиваются и в определенный момент могут привести к разрушению элемента.

Главная особенность этого процесса заключается в том, что каждая отдельная нагрузка может находиться в допустимых пределах. Металл способен без проблем выдержать одно или несколько воздействий. Опасность появляется тогда, когда такие воздействия повторяются сотни, тысячи или миллионы раз.

Именно поэтому прочность конструкции нельзя оценивать только по максимальной нагрузке. Для некоторых объектов не менее важным параметром становится количество циклов, которое элемент должен выдержать за весь период эксплуатации.

Усталостное разрушение может происходить при напряжениях, которые значительно ниже тех, что приводят к разрушению металла при однократном статическом нагружении. Количество циклов до разрушения зависит от уровня действующих переменных напряжений: чем они выше, тем быстрее могут зарождаться и развиваться трещины.

Почему металл начинает «уставать»

Когда металлический элемент нагружается, внутри материала возникают напряжения. После снятия нагрузки конструкция частично или полностью возвращается в первоначальное состояние, если рабочие условия не превышают допустимых значений.

Однако при постоянном повторении этого процесса металл снова и снова испытывает внутренние изменения. В наиболее нагруженных участках постепенно накапливаются повреждения.

Сначала они могут быть настолько малы, что обнаружить их обычным осмотром невозможно. Затем один из микроскопических дефектов начинает развиваться более активно. Постепенно формируется усталостная трещина.

Развитие процесса обычно происходит последовательно:

• сначала в наиболее нагруженной зоне возникают микроповреждения;
• затем формируется зародыш будущей трещины;
• при повторных нагрузках трещина постепенно увеличивается;
• по мере ее роста уменьшается эффективное рабочее сечение элемента;
• оставшийся металл начинает воспринимать большую нагрузку;
• после достижения критического размера трещины разрушение может произойти достаточно быстро.

Именно постепенное развитие повреждения делает усталость металла особенно опасной. Конструкция может сохранять работоспособность длительное время, а затем потерять несущую способность значительно быстрее, чем ожидалось.

Чем усталостное разрушение отличается от обычного

При обычном разрушении причиной часто становится однократная нагрузка, превышающая возможности материала. Например, конструкция получает нагрузку выше расчетной, металл деформируется, после чего происходит разрушение.

Усталость металла развивается иначе. Здесь решающим фактором может стать не одна большая нагрузка, а огромное количество повторений сравнительно небольшого воздействия.

Представим металлическую балку, которая ежедневно получает и снимает определенный груз. Если нагрузка соответствует расчетным значениям, одно воздействие не должно привести к повреждению. Но через годы эксплуатации количество таких циклов становится огромным.

В результате срок службы зависит не только от того, насколько большую нагрузку способна выдержать балка один раз. Необходимо учитывать, сколько раз эта нагрузка будет приложена и снята.

Для одних конструкций счет идет на тысячи циклов, для других — на миллионы. Именно поэтому одинаковый металлопрокат может показать совершенно разную долговечность в разных условиях эксплуатации.

Какие нагрузки приводят к усталости металла

Наиболее характерной причиной становятся циклические нагрузки. При этом напряжение может постоянно изменяться по величине, направлению или одновременно по обоим параметрам.

Например, при работе грузоподъемного оборудования металлические элементы нагружаются при подъеме груза и разгружаются после его опускания. Этот процесс повторяется снова и снова.

В мостовых конструкциях циклическая нагрузка возникает при движении транспорта. Для трубопроводов важным фактором могут быть изменения давления и температуры. Промышленное оборудование постоянно передает вибрацию на рамы, опоры и другие металлические элементы.

При оценке условий работы конструкции необходимо учитывать:

• максимальную нагрузку;
• минимальную нагрузку;
• разницу между нагрузками в каждом цикле;
• количество повторений;
• частоту нагружения;
• продолжительность эксплуатации;
• наличие вибрации и ударных воздействий.

Чем точнее определен реальный режим работы, тем надежнее можно оценить будущий ресурс конструкции.

Как количество циклов влияет на срок службы

Количество циклов — один из ключевых факторов усталостной долговечности. Конструкция, которая работает преимущественно под постоянной нагрузкой, и конструкция, которая постоянно нагружается и разгружается, находятся в разных условиях даже при одинаковой массе металла.

Например, металлическая рама оборудования может эксплуатироваться несколько десятилетий практически без значительных изменений нагрузки. В то же время деталь промышленного механизма способна совершать тысячи рабочих циклов за одну смену.

Во втором случае календарный срок эксплуатации может быть значительно меньше, но количество циклических воздействий — намного больше.

Поэтому срок службы ответственных конструкций часто необходимо оценивать не только в годах. Важным параметром становится предполагаемое количество циклов до момента, когда элемент потребует ремонта, замены или дополнительного контроля.

Где чаще всего появляются усталостные трещины

Усталостная трещина обычно возникает не в случайной точке. Наиболее уязвимыми становятся места концентрации напряжений.

Концентрация возникает там, где нагрузка распределяется неравномерно. Причиной могут быть конструктивные особенности, технология изготовления или повреждения поверхности.

Наиболее внимательно следует проверять:

• отверстия и вырезы;
• резкие изменения толщины;
• острые углы;
• места соединения элементов;
• сварные швы;
• участки с царапинами и надрезами;
• зоны локальной коррозии.

Даже небольшой поверхностный дефект в условиях постоянной циклической нагрузки способен стать начальной точкой для развития трещины.

Поэтому надежность конструкции зависит не только от количества использованного металла. Иногда изменение геометрии соединения или устранение концентратора напряжений дает больший эффект, чем простое увеличение толщины элемента.

Как сварка влияет на усталость металла

Сварные соединения относятся к наиболее ответственным зонам металлической конструкции. Во время сварки металл локально нагревается и затем охлаждается. В зоне соединения происходят структурные изменения и могут возникать остаточные напряжения.

Дополнительное значение имеет форма самого шва. Если переход между основным металлом и сварным соединением выполнен с резкими геометрическими изменениями, в этой зоне может возникать повышенная концентрация напряжений.

Дефекты сварки также способны сокращать усталостную долговечность. Подрез, непровар, пористость или другие нарушения могут стать местом, где начинается развитие трещины.

Для конструкций с циклической нагрузкой особенно важно учитывать:

• качество подготовки соединяемых деталей;
• соблюдение технологии сварки;
• соответствие сварочных материалов основному металлу;
• форму и геометрию шва;
• отсутствие недопустимых дефектов;
• контроль наиболее нагруженных соединений.

Качественный сварной шов важен не только с точки зрения первоначальной прочности. Его состояние напрямую влияет на то, насколько долго конструкция сможет работать при повторяющихся нагрузках.

Как коррозия ускоряет усталостное разрушение

Коррозия способна значительно сократить срок службы металла. На поверхности появляются углубления, язвы и другие локальные повреждения.

Каждый такой дефект меняет распределение напряжений. Участок вокруг коррозионного повреждения начинает испытывать более высокую локальную нагрузку, чем неповрежденная поверхность.

Если конструкция одновременно работает под циклической нагрузкой, риск возрастает. Коррозионное повреждение может стать местом зарождения усталостной трещины, а сама трещина — облегчить дальнейшее проникновение агрессивной среды.

Коррозия и усталостное разрушение способны взаимно ускорять друг друга. Коррозионные повреждения создают концентраторы напряжений, а повторяющиеся нагрузки способствуют развитию трещин в поврежденных участках.

Для конструкций, работающих во влажной или агрессивной среде, важно учитывать:

• постоянный контакт с влагой;
• образование конденсата;
• воздействие солей;
• наличие хлоридов;
• контакт с химическими веществами;
• температурные колебания;
• состояние защитного покрытия.

Правильно выбранная защита поверхности в таких условиях влияет не только на внешний вид металла, но и на его реальный ресурс.

Как вибрация влияет на срок службы конструкции

Вибрация — один из наиболее распространенных источников повторяющихся нагрузок. Особенно часто с ней сталкиваются конструкции, связанные с работой насосов, компрессоров, вентиляторов, двигателей и другого промышленного оборудования.

Даже небольшая вибрация способна создавать огромное количество циклов. При длительной эксплуатации это приводит к накоплению повреждений.

Проблема заключается в том, что усиление самой конструкции не всегда устраняет причину. Если источник вибрации остается, циклическое воздействие продолжает передаваться на металл.

Поэтому при повышенной вибрации необходимо определить, что именно ее вызывает. Причиной может быть разбалансировка оборудования, неправильное крепление, износ вращающихся деталей или изменение рабочего режима.

Устранение источника нежелательных колебаний в ряде случаев оказывается более эффективным способом продления срока службы, чем увеличение толщины металла.

Влияет ли марка стали на усталостную долговечность

Марка стали имеет большое значение, но выбирать материал только по пределу прочности неправильно.

Высокая статическая прочность не гарантирует автоматически такой же высокий ресурс при циклическом нагружении. На усталость металла влияют структура материала, качество поверхности, наличие дефектов, технология изготовления, температура эксплуатации и характер нагрузки.

При выборе стали для конструкции, работающей под повторными нагрузками, необходимо учитывать:

• механические характеристики материала;
• пластичность;
• ударную вязкость;
• свариваемость;
• рабочую температуру;
• условия окружающей среды;
• коррозионную стойкость;
• предполагаемый режим нагружения.

Окончательный выбор материала должен основываться на условиях конкретной конструкции. Одна и та же сталь может хорошо работать в спокойном статическом режиме и оказаться менее подходящей для элемента с постоянной вибрацией.

Что такое предел выносливости

При оценке усталостной прочности используется понятие предела выносливости. Оно связано со способностью материала выдерживать повторяющиеся напряжения в течение определенного количества циклов без разрушения.

Однако данные испытаний материала нельзя механически переносить на любую готовую конструкцию.

Лабораторный образец имеет определенную форму и состояние поверхности. Реальный металлический элемент может содержать отверстия, сварные соединения, переходы сечения и другие конструктивные особенности.

Кроме того, на реальную конструкцию влияет окружающая среда и фактический режим работы. Поэтому при оценке срока службы рассматривают не только свойства самой стали, но и всю конструкцию в целом.

Усталостная долговечность зависит от уровня циклических напряжений, свойств материала и конструктивных особенностей соединений, поэтому для элементов, работающих под повторными и вибрационными нагрузками, применяется специальная проверка на усталость.

Как усталость металла сокращает срок службы конструкции

Сначала повреждение может не оказывать заметного влияния на работу конструкции. Микротрещина слишком мала, чтобы изменить поведение всего элемента.

Однако с каждым циклом она способна постепенно увеличиваться. Рабочее сечение металла уменьшается, а напряжение в оставшемся неповрежденном участке возрастает.

Это приводит к ускорению процесса. Чем больше становится трещина, тем быстрее может происходить ее дальнейший рост.

В определенный момент повреждение достигает критического размера. После этого конструкция способна разрушиться значительно быстрее, чем развивалась сама трещина.

Поэтому усталость металла может привести к ситуации, когда конструкция долго работает без очевидных проблем, а затем внезапно теряет несущую способность.

Именно по этой причине регулярный контроль особенно важен для ответственных сооружений и оборудования.

Можно ли обнаружить усталостные повреждения заранее

На ранней стадии обнаружить усталостную трещину визуально бывает сложно. Повреждение может находиться внутри конструкции или иметь слишком небольшой размер.

При этом по мере развития процесса вероятность обнаружения увеличивается. На поверхности могут появляться видимые трещины и другие признаки повреждения.

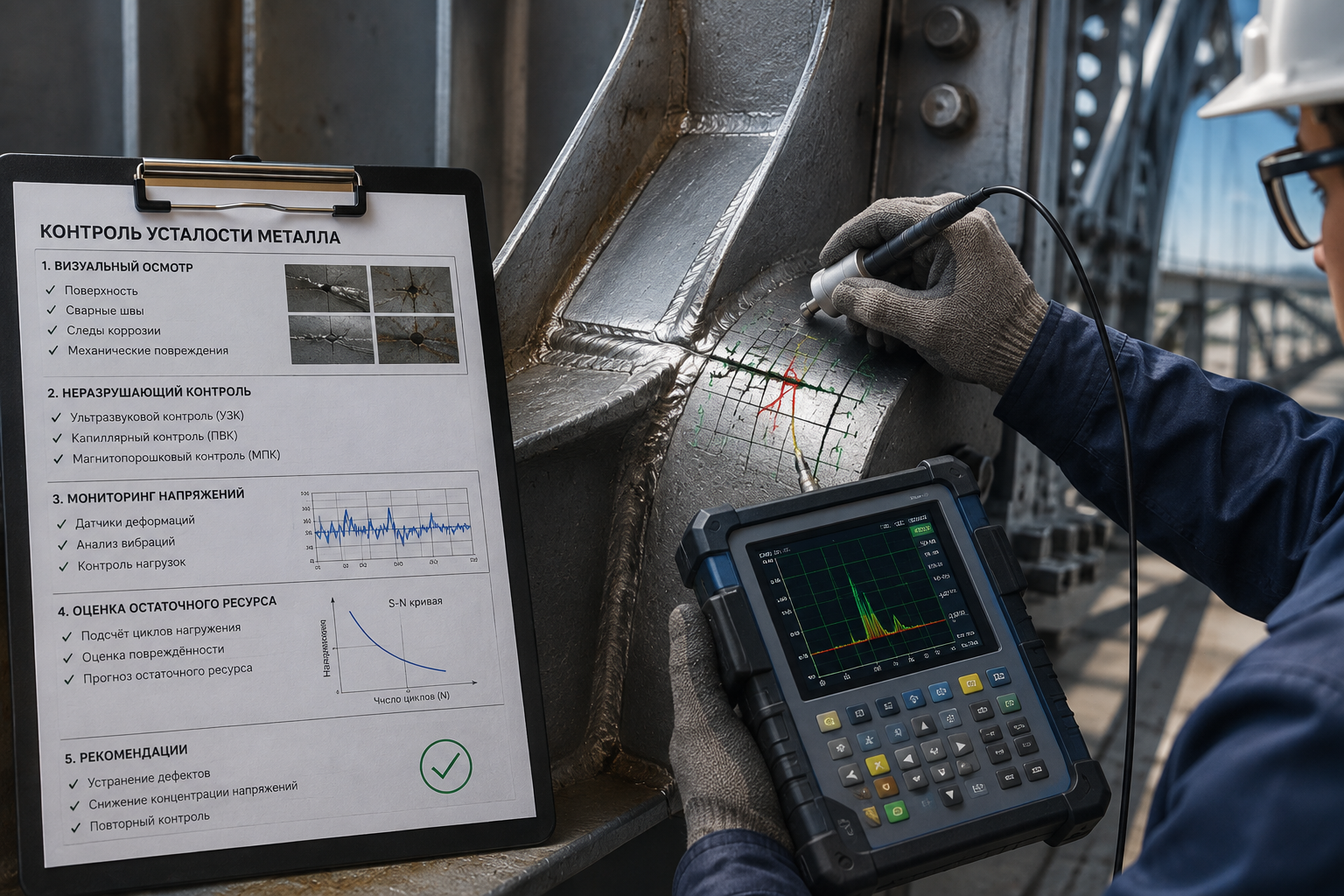

Для контроля ответственных конструкций применяют методы неразрушающего контроля. Их задача заключается в том, чтобы обнаружить дефект до того момента, когда он станет критическим.

Особого внимания требуют участки, где вероятность возникновения трещин выше всего:

• сварные соединения;
• места крепления;
• зоны изменения сечения;
• участки с постоянной вибрацией;
• зоны повышенной коррозии;
• элементы с большой циклической нагрузкой.

Периодичность контроля зависит от назначения конструкции и условий ее эксплуатации. Для объектов с высоким уровнем ответственности регулярная диагностика становится частью нормальной системы обслуживания.

Как предотвратить усталостное разрушение

Полностью исключить циклические нагрузки в большинстве конструкций невозможно. Поэтому задача заключается в том, чтобы снизить их влияние и увеличить срок до появления критического повреждения.

Работа начинается еще на этапе проектирования. Необходимо определить, какие элементы будут постоянно нагружаться, где могут возникнуть концентраторы напряжений и какое количество циклов ожидается за весь период эксплуатации.

На этапе изготовления важны качество металлопроката, точность обработки и соблюдение технологии сварки.

Для повышения усталостной долговечности конструкции рекомендуется:

• избегать резких изменений геометрии;
• уменьшать концентрацию напряжений;
• использовать металл с характеристиками, соответствующими условиям работы;
• контролировать качество сварных соединений;
• защищать поверхность от коррозии;
• устранять источники повышенной вибрации;
• проводить регулярные осмотры наиболее нагруженных участков.

Наибольший эффект дает комплексный подход. Усиление только одного элемента не всегда решает проблему, если причина усталостного разрушения находится в конструкции соединения или в фактическом режиме эксплуатации.

Почему качество металлопроката имеет значение

Исходное качество металла влияет на надежность всей конструкции. Поверхностные дефекты и структурные неоднородности могут стать потенциальными местами концентрации напряжений.

Для элементов, которые будут работать под циклической нагрузкой, важно заранее понимать происхождение и характеристики металлопроката.

При выборе материала необходимо учитывать:

• соответствие марки стали проекту;
• фактическую толщину проката;
• геометрические характеристики;
• состояние поверхности;
• наличие сертификатов качества;
• соответствие требованиям нормативной документации;
• отсутствие недопустимых дефектов.

При этом даже качественный металлопрокат не компенсирует ошибки проектирования. Долговечность конструкции определяется сочетанием материала, геометрии, технологии изготовления и условий эксплуатации.

Как увеличить срок службы металлической конструкции

Продление срока службы начинается с правильной оценки условий работы. Конструкция должна использоваться в том режиме, на который она была рассчитана.

Если фактические нагрузки стали выше, оборудование начало работать с большей частотой или появилась постоянная вибрация, расчетный ресурс может измениться.

Большое значение имеет своевременное техническое обслуживание. Небольшой дефект на ранней стадии значительно проще устранить, чем последствия развитой трещины.

Для поддержания работоспособности конструкции важно регулярно контролировать:

• фактические нагрузки;
• состояние сварных соединений;
• появление вибрации;
• наличие коррозионных повреждений;
• состояние защитных покрытий;
• изменение геометрии элементов;
• появление трещин и локальных деформаций.

Чем раньше обнаруживается причина возможного усталостного повреждения, тем выше вероятность сохранить конструкцию без серьезного ремонта.

Какие ошибки чаще всего сокращают ресурс

Одной из наиболее распространенных ошибок является расчет металлического элемента только на статическую прочность. Конструкция может иметь достаточный запас при однократной нагрузке, но оказаться не рассчитанной на большое количество повторных воздействий.

Проблемы также возникают, когда фактические условия эксплуатации отличаются от проектных.

Например, оборудование может начать работать с большей частотой. На конструкцию могут установить дополнительный агрегат, увеличивающий вибрацию. Трубопровод может подвергаться более частым изменениям давления и температуры.

Все это влияет на реальный срок службы.

Еще одной ошибкой становится игнорирование небольших дефектов. Усталостная трещина редко появляется сразу в крупном виде. Обычно разрушение начинается с небольшого повреждения, которое со временем развивается.

Как правильно выбирать металл для конструкции с циклической нагрузкой

Если заранее известно, что конструкция будет постоянно испытывать переменные нагрузки, выбор металла должен основываться не только на его номинальной прочности.

Необходимо учитывать реальный режим эксплуатации и особенности изготовления будущего изделия.

При выборе металлопроката рекомендуется определить:

• какие нагрузки будет воспринимать конструкция;
• сколько циклов предполагается за весь срок службы;
• будет ли присутствовать вибрация;
• в каких температурных условиях будет работать металл;
• существует ли риск коррозии;
• будут ли элементы свариваться;
• насколько ответственной является конструкция.

Такой подход позволяет подобрать материал более обоснованно и снизить вероятность того, что усталость металла станет причиной преждевременного выхода конструкции из строя.

Почему усталость металла необходимо учитывать еще на этапе проектирования

После появления многочисленных трещин исправить конструктивную проблему значительно сложнее и дороже, чем предотвратить ее на стадии проектирования.

Если заранее известен характер нагрузки, можно правильно выбрать сечение, форму элементов и расположение соединений. Можно уменьшить концентрацию напряжений и обеспечить удобный доступ к наиболее ответственным участкам для последующего контроля.

Особенно важно учитывать усталостные процессы при проектировании мостов, крановых конструкций, трубопроводов, промышленных рам, опор и оборудования с постоянной вибрацией.

Правильно рассчитанная конструкция должна иметь не только достаточную первоначальную прочность. Она должна сохранять работоспособность в течение всего предполагаемого срока эксплуатации при реальном количестве циклов и фактических нагрузках.

Усталость металла — это постепенный процесс накопления повреждений, возникающий под воздействием повторяющихся нагрузок. Он может привести к появлению трещин и разрушению конструкции даже в том случае, когда каждая отдельная нагрузка находится в пределах допустимых значений.

На срок службы влияют количество циклов, уровень и характер напряжений, состояние поверхности, качество сварных соединений, наличие коррозии, вибрация и условия эксплуатации.

Поэтому надежность металлической конструкции определяется не только маркой стали и толщиной металла. Правильный выбор материала, грамотное проектирование, качественное изготовление и регулярный контроль позволяют значительно снизить влияние усталостных процессов и увеличить срок безопасной эксплуатации конструкции.
