Что такое зона термического влияния при сварке и как она влияет на прочность металла

Почему прочность сварного соединения зависит не только от самого шва

При оценке качества сварного соединения многие обращают внимание только на внешний вид шва. Если валик получился ровным, отсутствуют подрезы и поры, кажется, что конструкция полностью готова к эксплуатации. Однако на практике наиболее серьезные изменения происходят не только в самом шве, но и в металле, который находится рядом с ним.

Во время сварки температура в зоне соединения достигает нескольких тысяч градусов. При этом расплавляется лишь небольшой участок металла, тогда как прилегающие области нагреваются до высоких температур, но не переходят в жидкое состояние. Именно этот участок получил название зоны термического влияния.

Несмотря на то что металл в этой области не плавится, его структура существенно изменяется. В результате могут измениться прочность, пластичность, ударная вязкость и устойчивость к коррозии. Именно поэтому в инженерной практике качество сварного соединения оценивают значительно шире, чем просто внешний вид сварного шва.

Понимание процессов, происходящих в зоне термического влияния, позволяет правильно выбирать марку стали, режим сварки и технологию изготовления металлоконструкций, рассчитанных на длительную эксплуатацию.

Что такое зона термического влияния

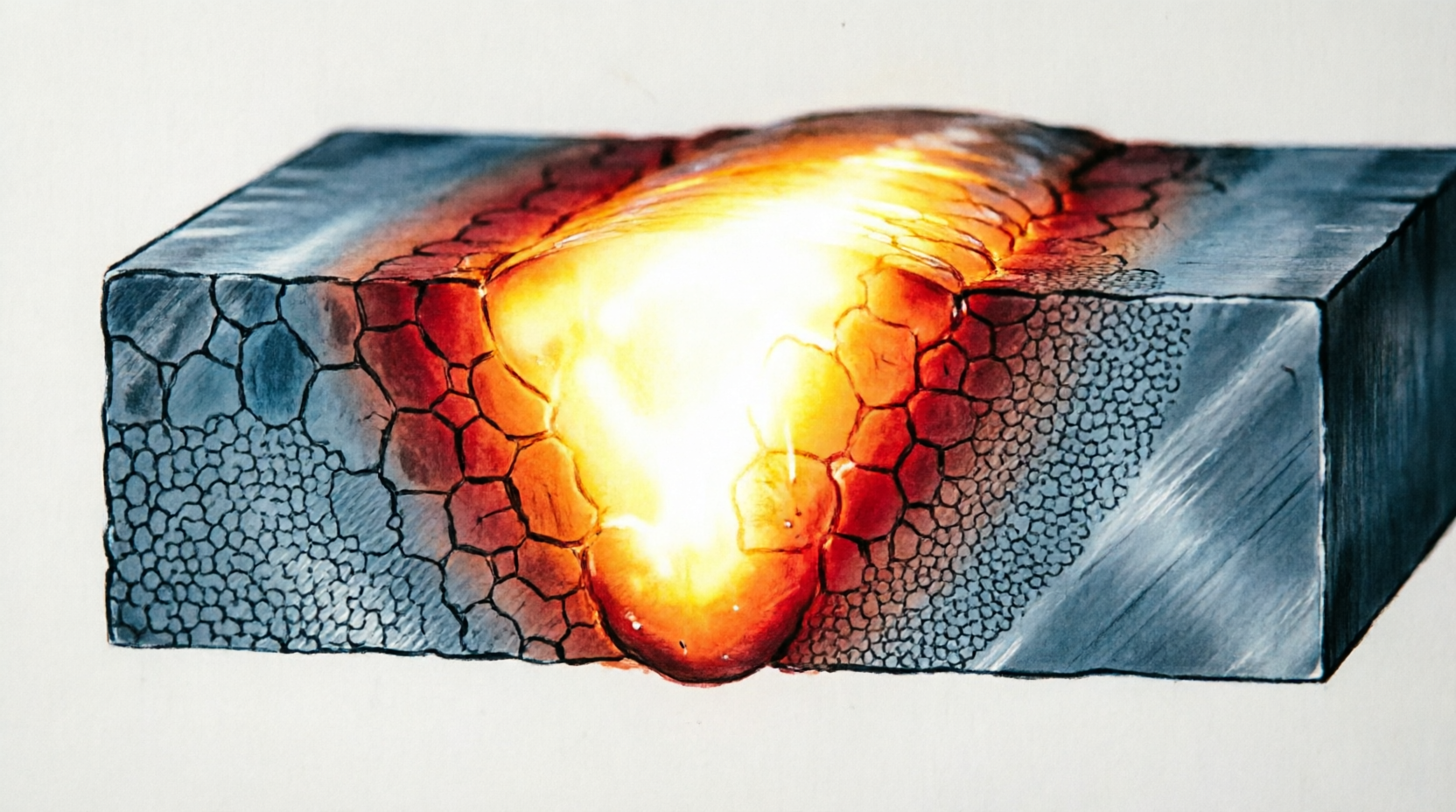

Зона термического влияния (ЗТВ) — это участок основного металла, расположенный рядом со сварным швом, который подвергся нагреву во время сварки, но не расплавился.

Именно здесь металл испытывает наиболее сложные структурные изменения. Под воздействием высокой температуры изменяется размер зерна, происходит перераспределение внутренних напряжений, могут образовываться новые структурные составляющие, влияющие на механические свойства материала.

Размер зоны термического влияния зависит от многих факторов. На него влияет способ сварки, толщина металла, скорость выполнения работ, тепловложение и химический состав стали.

Для некоторых конструкций ширина ЗТВ составляет всего несколько миллиметров, однако даже этого достаточно, чтобы существенно изменить характеристики материала.

Поэтому при проектировании ответственных изделий инженеры учитывают свойства не только самого сварного шва, но и всей зоны термического влияния.

Что происходит с металлом во время сварки

Любая сварка сопровождается локальным нагревом металла до очень высоких температур. В центре сварочной дуги материал полностью расплавляется и образует сварочную ванну. Однако по мере удаления от шва температура постепенно снижается.

Несмотря на отсутствие плавления, металл в зоне термического влияния проходит сложный цикл нагрева и охлаждения. Эти процессы сопровождаются изменением внутренней структуры стали.

При нагреве увеличивается размер зерен металла, изменяется распределение легирующих элементов, а после охлаждения формируется новая структура, которая может существенно отличаться от первоначальной.

Если режим сварки выбран неправильно, изменения оказываются настолько значительными, что прочность материала рядом со швом становится ниже, чем у основного металла.

Именно поэтому при изготовлении ответственных металлоконструкций большое внимание уделяется не только качеству сварочного шва, но и контролю параметров сварочного процесса.

Почему зона термического влияния влияет на прочность

Прочность стали определяется не только ее химическим составом, но и внутренней структурой. Даже небольшие изменения размеров зерен или фазового состава способны заметно изменить механические характеристики материала.

Во время сварки металл в зоне термического влияния подвергается термической обработке непосредственно на месте эксплуатации. Если нагрев оказывается слишком интенсивным или охлаждение происходит слишком быстро, структура стали становится менее благоприятной.

В результате может снизиться пластичность, уменьшиться ударная вязкость и повыситься склонность к образованию трещин.

Особенно опасны подобные изменения для конструкций, испытывающих постоянные динамические нагрузки. Вибрации, переменные усилия и циклическое нагружение значительно ускоряют развитие дефектов именно в зоне термического влияния.

Поэтому при изготовлении мостов, резервуаров, трубопроводов, строительных каркасов и промышленного оборудования особое внимание уделяется контролю структуры металла после сварки.

Какие изменения происходят в зоне термического влияния

Характер изменений зависит от марки стали, температуры нагрева и скорости охлаждения.

В одних случаях происходит укрупнение зерна, что приводит к снижению ударной вязкости материала. Чем крупнее зерно, тем легче распространяются трещины при ударных или переменных нагрузках.

Для некоторых сталей характерно образование закалочных структур. При слишком быстром охлаждении металл становится значительно тверже, однако одновременно возрастает его хрупкость. Именно такие участки наиболее подвержены образованию трещин.

У низколегированных и легированных сталей могут изменяться процессы распределения легирующих элементов, что также отражается на прочности конструкции.

Кроме того, после сварки в металле появляются остаточные внутренние напряжения. Если их величина оказывается слишком высокой, вероятность появления трещин существенно возрастает даже при отсутствии внешней нагрузки.

Все эти процессы происходят одновременно, поэтому качество зоны термического влияния определяется правильным подбором технологии сварки.

Какие стали наиболее чувствительны к изменениям в зоне термического влияния

Различные марки стали по-разному реагируют на нагрев во время сварки.

Обычные конструкционные стали благодаря невысокому содержанию углерода сравнительно хорошо переносят сварочные работы. При соблюдении технологии изменения структуры оказываются минимальными, а прочность соединения остается высокой.

Более чувствительными считаются высокоуглеродистые стали. Они обладают повышенной склонностью к образованию закалочных структур и холодных трещин, особенно если сварка выполняется без предварительного подогрева.

Отдельную группу составляют низколегированные стали, например 09Г2С. При правильном подборе режимов сварки они демонстрируют хорошие результаты, однако нарушение технологии может привести к снижению ударной вязкости в зоне термического влияния.

Нержавеющие стали также требуют особого подхода. Некоторые марки подвержены межкристаллитной коррозии после нагрева, если неправильно выбраны режимы сварки или используется неподходящий присадочный материал.

Именно поэтому технология сварки всегда подбирается с учетом особенностей конкретной марки стали.

Почему появляются трещины рядом со сварным швом

Во многих случаях разрушение конструкции начинается не в самом сварном соединении, а именно в зоне термического влияния.

Причиной становится сочетание сразу нескольких факторов. После сварки в металле сохраняются остаточные напряжения. Если к ним добавляются эксплуатационные нагрузки, возникает повышенная концентрация напряжений в наиболее ослабленных участках.

Дополнительную роль играет изменение структуры стали. Если металл стал более хрупким, даже незначительная перегрузка способна привести к образованию микротрещин.

Со временем такие дефекты увеличиваются, объединяются между собой и становятся причиной разрушения конструкции.

Именно поэтому большинство современных нормативов предусматривает контроль зоны термического влияния при изготовлении ответственных сварных изделий.

Как уменьшить влияние зоны термического влияния на свойства металла

Полностью исключить образование зоны термического влияния невозможно, поскольку она появляется при любом способе сварки. Однако современные технологии позволяют существенно уменьшить негативное воздействие высокой температуры на металл.

Большое значение имеет правильный выбор режима сварки. Чем меньше избыточное тепловложение, тем уже оказывается зона структурных изменений.

При работе с легированными и высокопрочными сталями нередко применяется предварительный подогрев металла. Он снижает скорость охлаждения и уменьшает вероятность образования хрупких структур.

После сварки некоторых конструкций выполняется термическая обработка. Она позволяет снять остаточные напряжения и восстановить более благоприятную структуру металла.

Для повышения надежности сварного соединения рекомендуется учитывать:

1. химический состав стали;
2. толщину металла;
3. способ сварки;
4. температуру окружающей среды;
5. скорость охлаждения;
6. требования нормативной документации.

Комплексный подход позволяет значительно увеличить долговечность сварных конструкций и снизить вероятность появления дефектов.

Почему правильный выбор стали имеет большое значение

Даже самая современная технология сварки не сможет полностью компенсировать недостатки неправильно выбранного материала.

Для конструкций, работающих под высокой нагрузкой, обычно используют стали с хорошей свариваемостью и устойчивостью к структурным изменениям. Низкое содержание углерода значительно снижает вероятность образования хрупких зон после сварки.

Если оборудование эксплуатируется при низких температурах, дополнительно учитывается ударная вязкость материала после выполнения сварочных работ.

При изготовлении конструкций из нержавеющей стали особое внимание уделяется устойчивости к межкристаллитной коррозии в зоне термического влияния. Для таких задач часто применяются низкоуглеродистые или стабилизированные марки, сохраняющие свои свойства после нагрева.

Именно грамотный выбор стали в сочетании с правильной технологией сварки позволяет получить соединение, которое по прочности практически не уступает основному металлу.

Зона термического влияния является неотъемлемой частью любого сварного соединения. Несмотряя на то что металл в этой области не плавится, именно здесь происходят наиболее сложные структурные изменения, способные повлиять на прочность, пластичность и долговечность конструкции.

Для получения надежного сварного соединения необходимо учитывать свойства стали, правильно подбирать режимы сварки и контролировать тепловложение. При работе с ответственными металлоконструкциями большое значение имеют также предварительный подогрев, последующая термическая обработка и применение материалов с высокой свариваемостью.

Комплексный подход позволяет минимизировать влияние зоны термического влияния на свойства металла и обеспечить длительную безопасную эксплуатацию сварных конструкций даже в самых сложных условиях.
