Электротехническая сталь: требования к качеству, выбор и эксплуатационные особенности

Стандарты и требования к качеству электротехнической стали

Производство электротехнической стали регулируется рядом национальных и международных стандартов. Они устанавливают требования к химическому составу, магнитным характеристикам, геометрическим параметрам листа и качеству поверхности.

Наиболее распространённые нормативные документы:

• ГОСТ 21427.1–21427.4 — электротехнические стали для магнитопроводов;
• EN 10106 — ориентированные электротехнические стали;
• EN 10107 — холоднокатаные электротехнические стали;
• ASTM A876 / ASTM A677 — международные стандарты электротехнических сталей.

В стандартах задаются допустимые значения магнитных потерь, отклонений по толщине листа и требования к изоляционным покрытиям. Для энергетического оборудования особенно важна стабильность характеристик в каждой партии материала.

Контроль качества и испытания материала

Перед поставкой электротехническая сталь проходит комплекс испытаний. Основная цель — подтвердить соответствие магнитных характеристик заявленной марке.

К основным видам контроля относятся:

Магнитные испытания

Определяются удельные потери и магнитная индукция при стандартной частоте 50 Гц.

Контроль толщины листа

Отклонения толщины могут влиять на величину вихревых токов и эффективность магнитопровода.

Испытания покрытия

Проверяется адгезия изоляционного слоя и его электрическое сопротивление.

Металлографический анализ

Оценивается структура зерна и её однородность.

Результаты испытаний заносятся в паспорт партии, который сопровождает материал при поставке.

Механические свойства и технологичность

Хотя электротехническая сталь используется в основном из-за магнитных характеристик, её механические свойства также имеют большое значение.

Основные параметры:

Материал должен сохранять достаточную пластичность для последующей обработки — штамповки, резки и формирования пакетов магнитопроводов.

Особенности обработки электротехнической стали

При производстве электротехнического оборудования листы подвергаются различным технологическим операциям.

Наиболее распространённые методы обработки:

Штамповка

Используется для изготовления пластин магнитопроводов. Важно минимизировать заусенцы, так как они увеличивают магнитные потери.

Лазерная резка

Позволяет получать сложные контуры деталей и уменьшает механическое напряжение в материале.

Сборка пакетов

Листы собираются в пакеты и изолируются между собой для предотвращения токов Фуко.

Качество обработки напрямую влияет на эффективность магнитной системы.

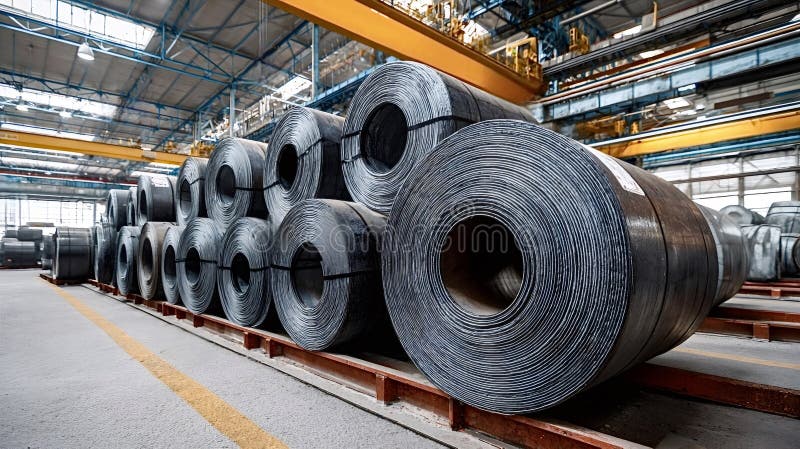

Условия хранения и транспортировки

Электротехническая сталь чувствительна к воздействию влаги и механическим повреждениям.

Основные требования хранения:

• хранение в сухих помещениях;
• защита от конденсата;
• сохранение заводской упаковки;
• исключение механических деформаций рулонов и листов.

Нарушение условий хранения может привести к повреждению изоляционного покрытия и ухудшению магнитных характеристик.

Как выбрать электротехническую сталь для оборудования

При выборе материала необходимо учитывать несколько факторов.

Тип электрического оборудования

Различные устройства предъявляют разные требования к магнитным характеристикам.

Рабочая частота

Для оборудования с повышенной частотой требуются более тонкие листы.

Требования к энергоэффективности

Современные энергосистемы требуют минимальных магнитных потерь.

Технология изготовления магнитопровода

Метод резки и сборки влияет на конечные характеристики устройства.

Правильный подбор электротехнической стали позволяет повысить КПД оборудования и снизить эксплуатационные потери энергии.

Влияние качества стали на эффективность оборудования

Даже небольшие отклонения в магнитных характеристиках могут существенно влиять на работу электрических устройств.

Например:

• увеличение магнитных потерь на 10–15 % может привести к перегреву трансформатора;
• неравномерная структура зерна снижает магнитную проницаемость;
• повреждение изоляционного покрытия увеличивает вихревые токи.

Поэтому при закупке электротехнической стали важно проверять паспорт партии и соответствие материала проектным требованиям.

Практический совет для инженеров и закупщиков

При выборе материала рекомендуется сравнивать не только цену и толщину листа, но и полный набор магнитных характеристик. Оптимальный выбор электротехнической стали позволяет повысить энергоэффективность оборудования и снизить эксплуатационные расходы на протяжении всего срока службы.

Сравнение популярных марок электротехнической стали

Пояснение: чем ниже удельные потери и выше магнитная индукция, тем более энергоэффективным будет электрическое оборудование.

Зависимость КПД трансформатора от магнитных потерь стали

Практическое значение

Снижение магнитных потерь даже на 0,2–0,3 Вт/кг может существенно уменьшить энергопотребление трансформатора на протяжении всего срока его эксплуатации. Поэтому современные энергетические системы стремятся использовать электротехнические стали с минимальными потерями.
