Как определить расстояние между опорами трубопровода

Содержание

• От чего зависит расстояние между опорами
• Почему нельзя выбирать расстояние только по диаметру
• Как влияет толщина стенки
• Как влияет масса рабочей среды
• Прогиб трубопровода
• Пример с расстоянием 4 и 6 метров
• Как определить расстояние между опорами по расчету
• Неподвижные и подвижные опоры
• Расстояние между опорами горячего трубопровода
• Как влияет теплоизоляция
• Как учитывать арматуру
• Особенности надземных трубопроводов
• Особенности подземных трубопроводов
• Что будет, если опоры установить слишком редко
• Что будет, если опоры установить слишком часто
• Как выбрать оптимальный шаг
• Практический пример расчета
• Какие данные нужны для расчета
• Почему нельзя использовать одно значение для всех труб
• Как проверить выбранное расстояние перед заказом
• Как сократить расходы без снижения надежности

При проектировании трубопровода недостаточно подобрать подходящую трубу и опоры. Необходимо правильно определить расстояние между точками опоры трубопровода. От него зависит прогиб трубы, нагрузка на опорные конструкции, напряжения в металле и общая надежность системы.

Если опоры установить слишком редко, трубопровод может прогибаться под собственным весом и массой рабочей среды. При слишком маленьком расстоянии увеличивается количество опор, расход металла и стоимость монтажа.

Поэтому расстояние между опорами трубопровода выбирают не по принципу «чем чаще, тем надежнее», а с учетом диаметра и толщины стенки трубы, ее массы, температуры, давления, вида рабочей среды и условий прокладки.

Для простых технологических линий можно использовать расчетные таблицы и рекомендации нормативных документов. Для ответственных трубопроводов расстояние между опорами определяется расчетом с учетом всех действующих нагрузок.

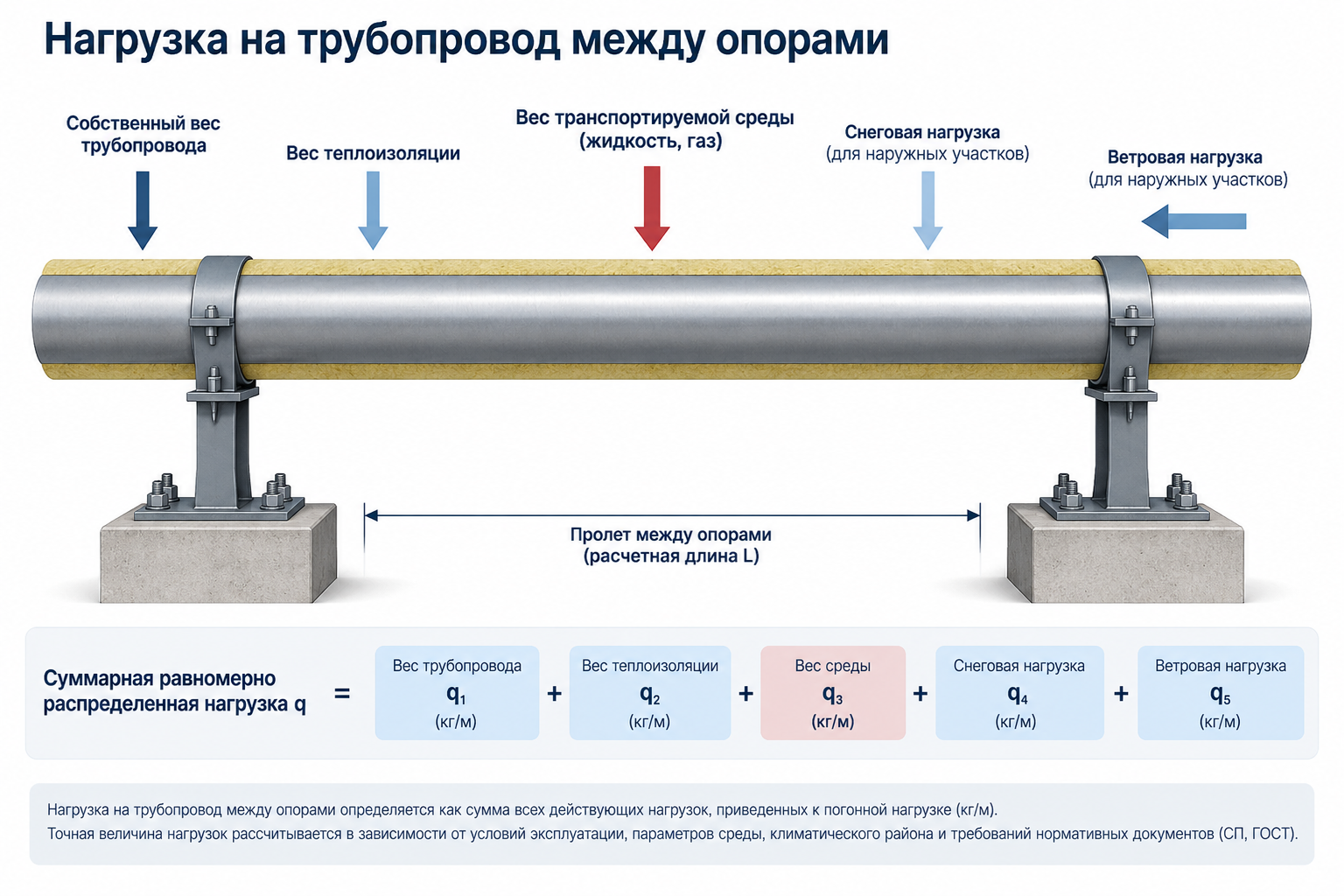

От чего зависит расстояние между опорами

Главный фактор — нагрузка на трубопровод между соседними опорами. Она складывается не только из массы самой трубы.

Необходимо учитывать:

• массу трубы;
• массу рабочей среды;
• теплоизоляцию;
• защитное покрытие;
• фланцы и арматуру;
• снеговые и другие внешние нагрузки, если они применимы;
• температурные воздействия;
• особенности расположения трубопровода.

Например, стальная труба диаметром 273 мм с толщиной стенки 8 мм имеет массу порядка 52 кг на метр.

Если внутри находится вода, ее масса составляет примерно 58 кг на метр. Уже без изоляции и дополнительного оборудования получаем около 110 кг/м.

Если между опорами 6 м, на один пролет приходится:

110 × 6 = 660 кг.

Это не означает, что одна опора автоматически воспринимает все 660 кг. Нагрузка распределяется по системе, а расчет зависит от схемы опор трубопровода. Но пример показывает, почему увеличение пролета существенно влияет на работу трубопровода.

Почему нельзя выбирать расстояние только по диаметру

Больший диаметр обычно позволяет увеличить расстояние между опорами, но одного диаметра недостаточно.

Рассмотрим две трубы с одинаковым внешним диаметром 219 мм. У одной толщина стенки 6 мм, у другой — 10 мм.

Более толстая труба будет тяжелее, однако одновременно ее стенка будет лучше сопротивляться изгибу. Поэтому необходимо учитывать одновременно массу и жесткость.

Кроме того, одна труба может транспортировать воду, а другая — газ. В первом случае масса рабочей среды будет значительно выше.

Например, для воды можно ориентироваться на плотность около 1000 кг/м³, тогда как у газа плотность при рабочих условиях может быть в десятки раз меньше.

Поэтому две одинаковые трубы по геометрии могут иметь совершенно разные расчетные нагрузки.

Как влияет толщина стенки

Толщина стенки влияет сразу на несколько параметров: массу, прочность и жесткость трубы.

При увеличении толщины возрастает масса одного погонного метра, но также увеличивается сопротивление изгибу.

Для оценки жесткости используется момент инерции сечения. Для круглой трубы он зависит от наружного и внутреннего диаметра, поэтому увеличение толщины стенки заметно влияет на способность трубы сопротивляться прогибу.

Например, труба с наружным диаметром 159 мм и стенкой 4 мм будет значительно менее жесткой, чем труба того же диаметра со стенкой 8 мм.

Однако нельзя делать вывод, что при увеличении толщины в два раза расстояние между опорами можно также увеличить в два раза. Реальная зависимость определяется расчетом и схемой работы трубопровода.

Как влияет масса рабочей среды

Это один из показателей, который часто недооценивают.

Пустая труба и заполненная труба работают под разной нагрузкой.

Предположим, внутренний диаметр трубы составляет около 250 мм. Объем воды на одном погонном метре будет примерно:

π × 0,25² / 4 ≈ 0,049 м³.

То есть внутри одного метра находится около 49 литров воды, или примерно 49 кг.

Если длина участка составляет 30 м, только вода будет весить около:

49 × 30 = 1470 кг.

К этому добавляется масса самой трубы, изоляции и оборудования.

Поэтому расстояние между опорами необходимо определять для наиболее тяжелого расчетного состояния, если именно оно является определяющим для конструкции.

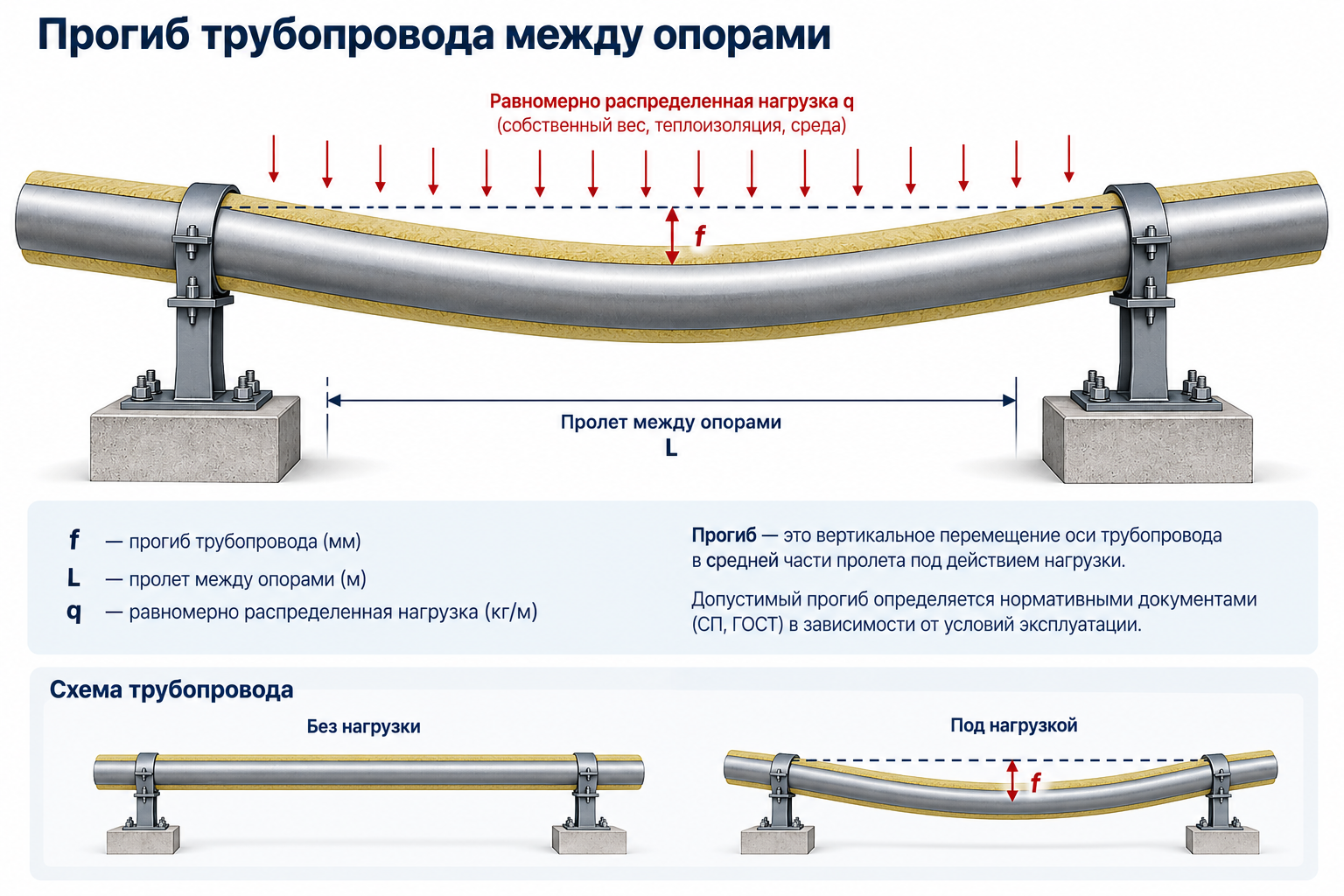

Прогиб трубопровода

Одним из главных ограничивающих факторов при выборе расстояния между опорами является прогиб.

Представим трубу как балку, опирающуюся на две точки. Под действием собственного веса и веса рабочей среды она будет прогибаться.

Чем больше расстояние между опорами, тем больше прогиб.

Для упрощенной схемы балки с равномерно распределенной нагрузкой максимальный прогиб зависит от длины пролета примерно как четвертая степень:

f ∝ L⁴.

Это очень важная зависимость.

Если увеличить пролет с 3 до 6 м, то только по этой зависимости влияние длины составит:

6⁴ / 3⁴ = 16.

То есть при одинаковом сечении и нагрузке потенциальный прогиб может увеличиться примерно в 16 раз.

Именно поэтому нельзя просто удвоить расстояние между опорами, если труба на меньшем пролете уже работает близко к допустимому прогибу.

Пример с расстоянием 4 и 6 метров

Допустим, проектировщик рассматривает два варианта: установить опоры через 4 м или через 6 м.

Количество опор при длине трубопровода 60 м в первом случае будет примерно:

60 / 4 = 15 пролетов.

При шаге 6 м:

60 / 6 = 10 пролетов.

На первый взгляд второй вариант позволяет сократить количество опор примерно на треть.

Но каждый пролет становится длиннее в 1,5 раза. При одинаковой нагрузке расчетный прогиб по зависимости L⁴ потенциально возрастает:

1,5⁴ ≈ 5,06.

То есть увеличение пролета на 50% может очень существенно изменить жесткость системы.

Поэтому экономить на количестве опор можно только после проверки прогиба и прочности.

Как определить расстояние между опорами по расчету

Упрощенно расчет можно представить как последовательность нескольких этапов.

Сначала определяют погонную нагрузку трубопровода. Для этого складывают массу трубы, рабочей среды, изоляции и других постоянно действующих элементов.

Затем определяется схема опор трубопровода и длина пролета. После этого проверяются прочность трубы и ее прогиб.

Также необходимо проверить нагрузки непосредственно на опоры.

Например, если суммарная расчетная нагрузка составляет 180 кг/м, а расстояние между опорами — 5 м, на один пролет приходится:

180 × 5 = 900 кг.

При увеличении шага до 7 м:

180 × 7 = 1260 кг.

Разница составляет 360 кг на каждый расчетный пролет.

Но опора должна воспринимать не только вертикальную нагрузку. В зависимости от схемы трубопровода появляются горизонтальные и продольные усилия.

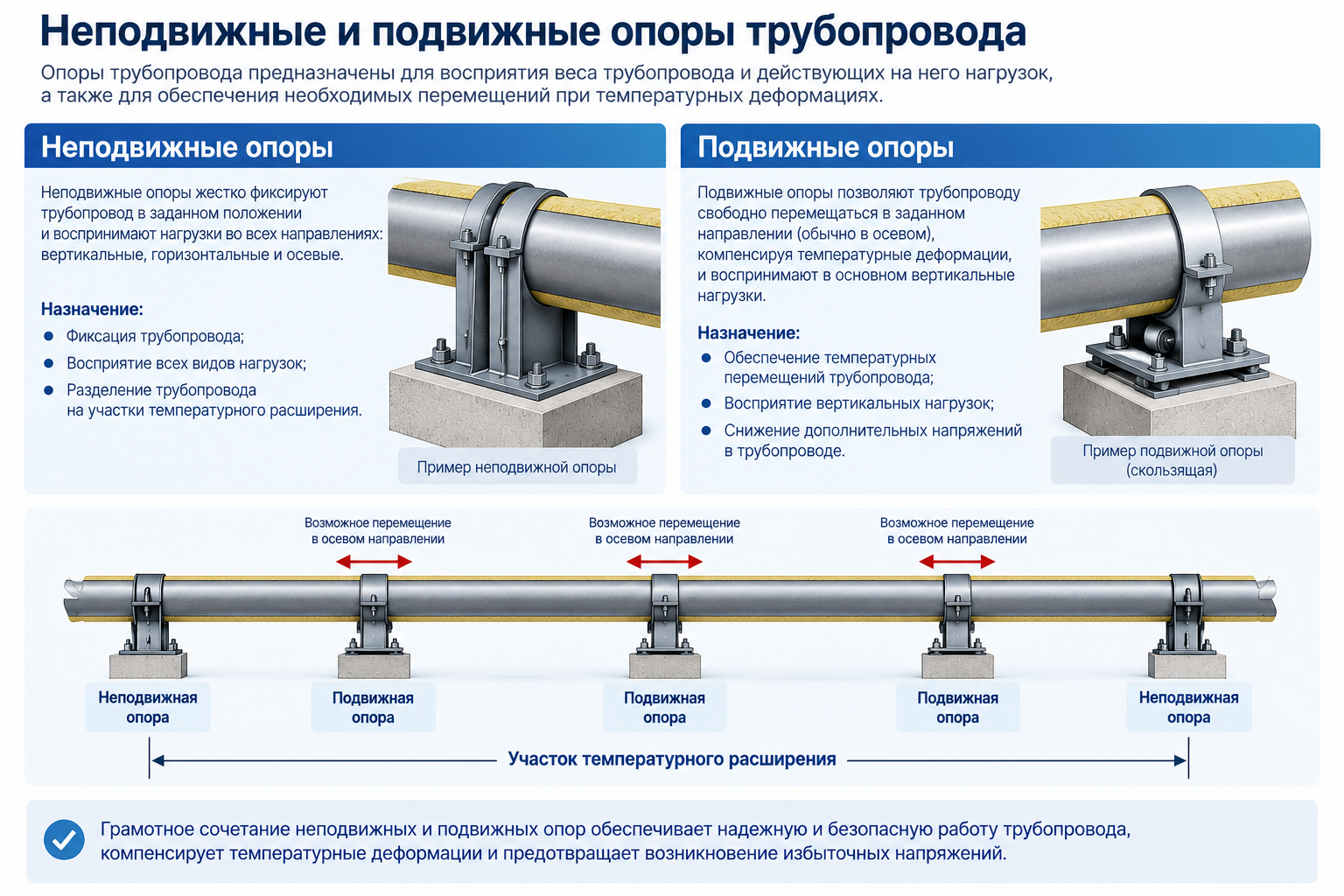

Неподвижные и подвижные опоры

При определении расстояния между опорами важно понимать, что не все опоры выполняют одинаковую функцию.

Неподвижная опора фиксирует трубопровод и воспринимает определенные продольные и поперечные усилия.

Подвижная опора поддерживает трубу, но позволяет ей перемещаться в заданном направлении.

Это особенно важно для горячих трубопроводов.

Например, стальной участок длиной 50 м при нагреве на 80 °C может удлиниться примерно на:

50 × 12 × 10⁻⁶ × 80 = 0,048 м,

то есть около 48 мм.

Если все опоры жестко зафиксируют трубу, температурное расширение не сможет свободно реализоваться. В результате увеличатся усилия в трубопроводе и местах его подключения.

Поэтому расстояние между опорами рассматривается вместе с их типом и расположением.

Расстояние между опорами горячего трубопровода

Для горячих трубопроводов расчет сложнее, чем для холодных систем.

Необходимо учитывать рабочую температуру, температурный перепад, коэффициент расширения стали, расположение компенсаторов и неподвижных опор.

Например, при температуре рабочей среды 200 °C и температуре монтажа около 20 °C перепад составляет 180 °C.

Для участка длиной 40 м расчетное свободное удлинение можно оценить:

40 × 12 × 10⁻⁶ × 180 = 0,0864 м.

Получается примерно 86 мм.

В реальной системе перемещение может быть распределено между несколькими участками, но этот пример показывает масштаб температурной деформации.

Поэтому опоры горячего трубопровода должны располагаться с учетом направления перемещения.

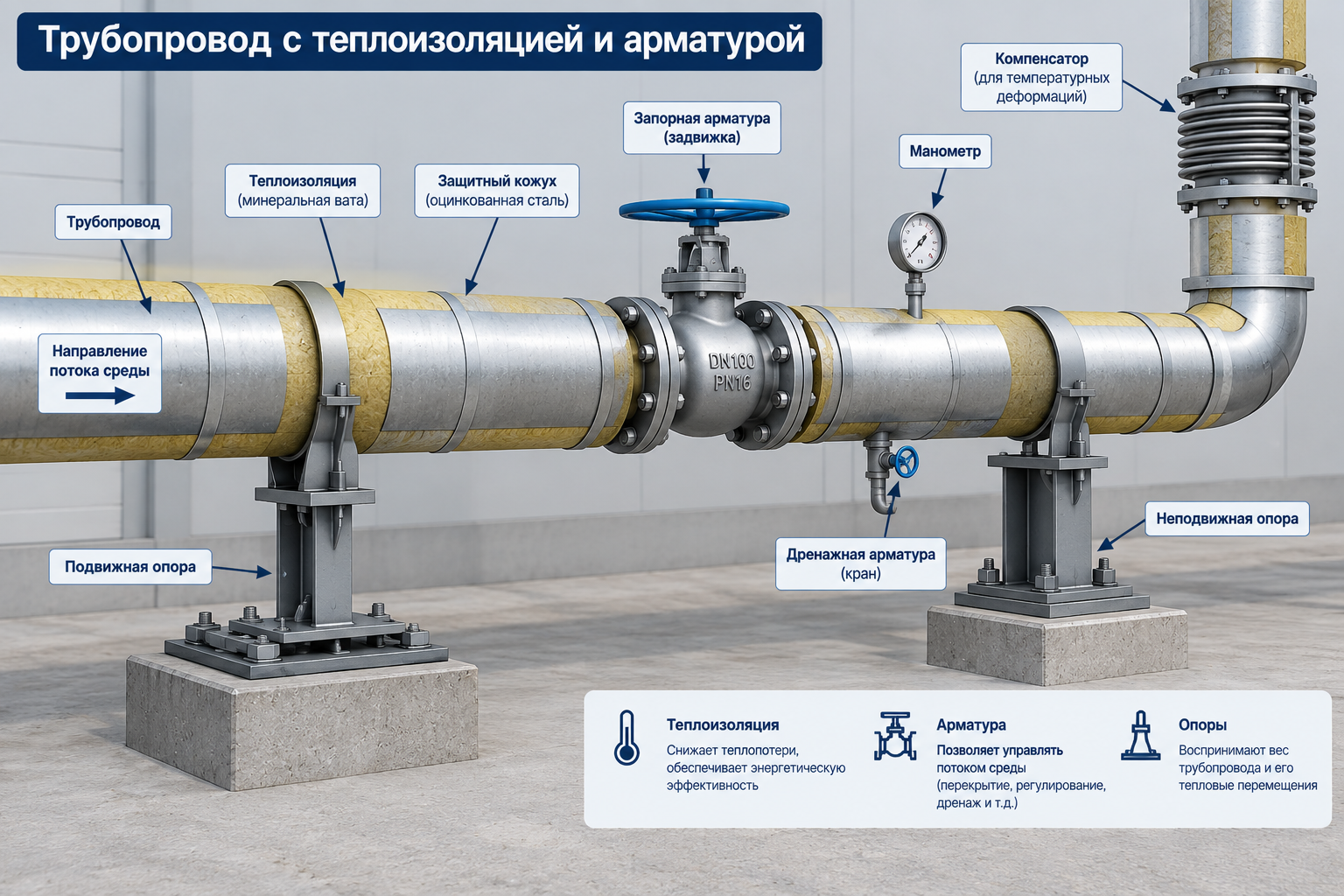

Как влияет теплоизоляция

Теплоизоляция увеличивает наружный диаметр и массу системы.

Допустим, диаметр трубы составляет 273 мм, а толщина теплоизоляции — 50 мм. Тогда наружный размер изолированного трубопровода будет:

273 + 50 × 2 = 373 мм.

Если сверху устанавливается металлический защитный кожух, добавляется еще несколько миллиметров.

Масса изоляции также увеличивает погонную нагрузку.

Поэтому при определении расстояния между опорами нельзя рассчитывать только массу голой трубы. Для готового трубопровода учитывается его фактическая конструкция.

Как учитывать арматуру

Задвижки, клапаны, фильтры и другие элементы могут иметь массу в десятки и сотни килограммов.

Представим, что погонная нагрузка обычного трубопровода составляет 150 кг/м, а на определенном участке установлена задвижка массой 250 кг.

Эта масса является сосредоточенной нагрузкой. Ее нельзя просто равномерно распределить по всей длине.

В зависимости от расположения арматуры может потребоваться дополнительная опора или изменение расстояния между соседними опорами.

Особенно это важно для крупных диаметров, где масса арматуры может быть сопоставима с массой нескольких метров трубы.

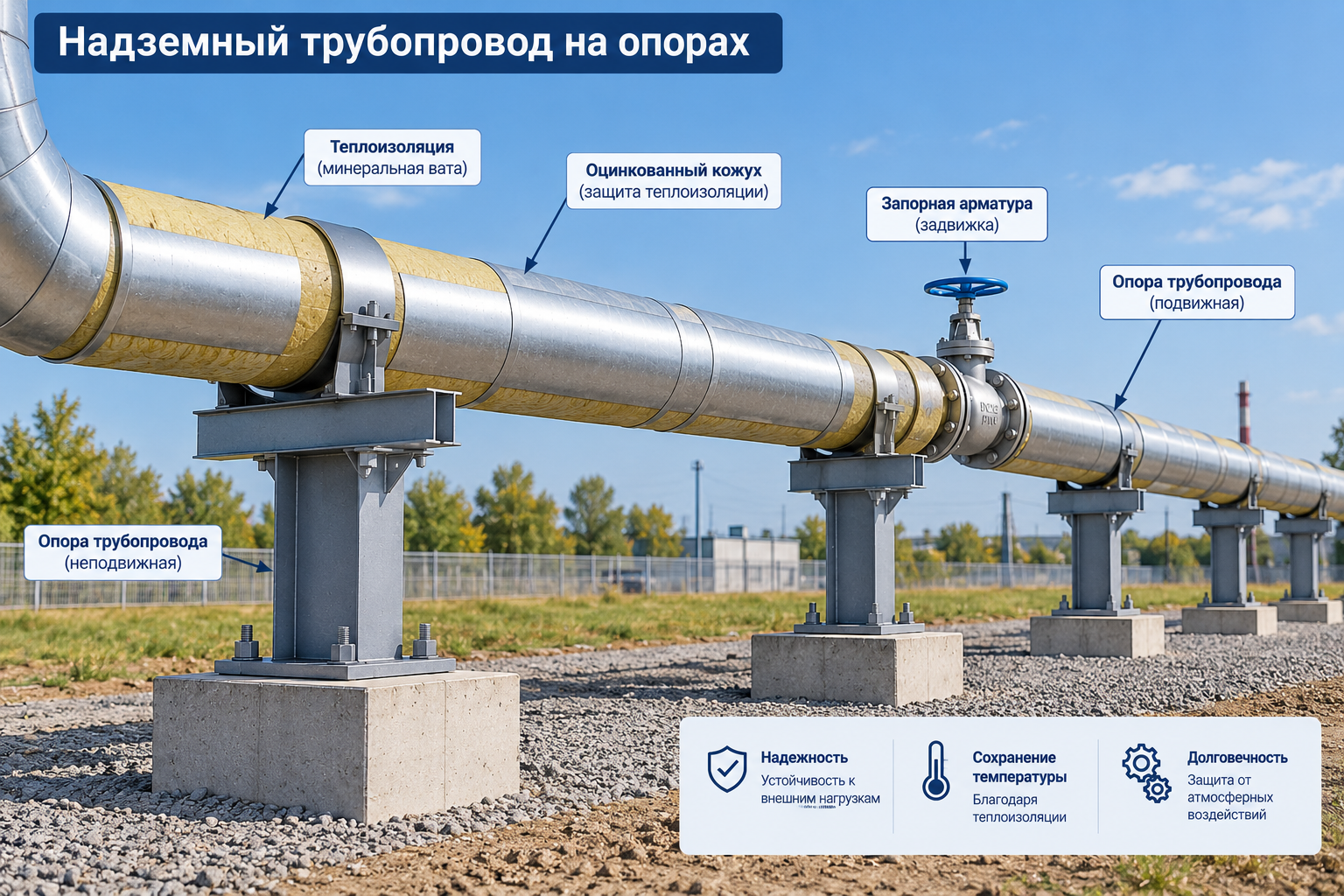

Особенности надземных трубопроводов

Для надземной прокладки расстояние между опорами обычно подбирают с учетом вертикальной нагрузки, прогиба, устойчивости и температурных перемещений.

Дополнительно может учитываться ветер.

Если трубопровод располагается на открытой эстакаде, ветер создает горизонтальную нагрузку на трубу и теплоизоляцию. Чем больше наружный диаметр изолированного трубопровода, тем больше площадь, на которую воздействует поток воздуха.

Поэтому для наружных трубопроводов расстояние между опорами нельзя определять только по весу.

Также учитываются строительные конструкции, к которым крепятся опоры. Эстакада должна воспринимать передаваемые нагрузки с необходимым запасом.

Особенности подземных трубопроводов

Для подземной прокладки принцип определения расстояния между опорами отличается.

Грунт частично воспринимает нагрузку и ограничивает перемещения трубопровода. Поэтому классическая схема «труба — опора — труба — опора» применяется не во всех случаях.

Однако опорные и направляющие элементы могут потребоваться в местах выхода трубопровода из земли, переходов, камер, колодцев и подключения к оборудованию.

Здесь дополнительно учитываются свойства грунта, глубина заложения и возможность неравномерной осадки.

Если основание под трубой проседает, фактическая схема работы может измениться. В результате участок трубы начинает работать как балка с увеличенным пролетом, хотя физически расстояние между отдельными точками опор осталось прежним.

Что будет, если опоры установить слишком редко

Слишком большой шаг между опорами приводит прежде всего к увеличению прогиба.

Для трубопроводов с жидкостью это особенно важно, поскольку провисание может создавать дополнительные нагрузки на сварные соединения и арматуру.

На отдельных участках могут появляться места скопления жидкости. Это особенно нежелательно для систем, где требуется обеспечить заданный уклон.

Кроме того, увеличиваются нагрузки на сами опоры и узлы крепления.

Если труба рассчитана на определенный пролет, увеличение расстояния даже на 20–30% без проверки может существенно изменить ее работу из-за нелинейной зависимости прогиба от длины пролета.

Что будет, если опоры установить слишком часто

Чрезмерно маленькое расстояние тоже не всегда является преимуществом.

При увеличении количества опор растет:

• расход металла;
• количество фундаментов или мест крепления;
• объем монтажных работ;
• стоимость транспортировки;
• время установки и обслуживания.

Кроме того, большое количество точек фиксации может ограничивать температурные перемещения.

Поэтому задача проектирования заключается не в том, чтобы поставить максимальное количество опор, а в том, чтобы найти рациональный шаг.

Как выбрать оптимальный шаг

На практике необходимо найти баланс между тремя параметрами: прочностью, жесткостью и стоимостью.

Сначала определяется минимально необходимая несущая способность трубы и опор. Затем проверяется прогиб. После этого можно оценивать возможность увеличения пролета для сокращения количества опор.

Например, если расчет показывает, что труба уверенно работает при шаге 4 м, можно проверить вариант 5 м. Если при этом прогиб и напряжения остаются в допустимых пределах, второй вариант может оказаться экономичнее.

Но если при увеличении пролета прогиб выходит за допустимое значение, уменьшать количество опор нельзя.

Практический пример расчета

Рассмотрим условный надземный трубопровод длиной 60 м.

Погонная нагрузка:

180 кг/м.

При расстоянии между опорами 5 м нагрузка на расчетный участок:

180 × 5 = 900 кг.

При шаге 6 м:

180 × 6 = 1080 кг.

При шаге 8 м:

180 × 8 = 1440 кг.

Получается, что переход от 5 до 8 м увеличивает нагрузку на пролет примерно на 60%.

Но проблема не ограничивается только нагрузкой. Пролет увеличивается в 1,6 раза, а прогиб при прочих равных условиях может увеличиться примерно в:

1,6⁴ ≈ 6,55 раза.

Поэтому увеличение расстояния с 5 до 8 м требует обязательной проверки жесткости трубы.

Какие данные нужны для расчета

Чтобы определить расстояние между опорами трубопровода, необходимо знать как минимум:

• наружный или условный диаметр трубы;
• толщину стенки;
• материал;
• массу погонного метра;
• рабочую среду;
• рабочую температуру;
• рабочее давление;
• наличие изоляции;
• массу арматуры;
• способ прокладки;
• тип опор;
• расчетные нагрузки;
• допустимый прогиб.

Для сложных систем дополнительно учитываются компенсаторы, повороты, ответвления, подключение к оборудованию и другие особенности трассы.

Почему нельзя использовать одно значение для всех труб

Иногда можно встретить рекомендации вроде «ставьте опоры через 4–6 метров». Такие значения могут использоваться только как предварительный ориентир.

Универсального расстояния, которое подойдет для всех трубопроводов, не существует.

Труба диаметром 57 мм и труба диаметром 530 мм имеют совершенно разные характеристики. Еще сильнее различия проявляются при изменении толщины стенки и рабочей среды.

Поэтому табличное значение необходимо рассматривать как исходную информацию, а не как замену расчету.

Особенно это важно для трубопроводов высокого давления, горячих сред, больших диаметров и ответственных промышленных объектов.

Как проверить выбранное расстояние перед заказом

Перед заказом опор стоит проверить несколько основных параметров.

Сначала определяют фактическую массу одного метра трубы и рабочей среды. Затем добавляют изоляцию и постоянные дополнительные нагрузки.

После этого проверяют максимальный пролет между соседними опорами и соответствующий прогиб.

Следующим этапом оценивают нагрузку на опоры и строительные конструкции.

Если трубопровод горячий, отдельно проверяется возможность его температурного перемещения.

Только после этого можно окончательно определить тип и количество опор.

Как сократить расходы без снижения надежности

Экономия на трубопроводной системе возможна не за счет произвольного увеличения расстояния между опорами, а за счет грамотного проектирования.

Иногда можно изменить геометрию трассы, использовать более подходящее сечение трубы, оптимизировать расположение неподвижных опор или выбрать другой тип опорной конструкции.

Например, если на участке длиной 100 м расчет позволяет увеличить шаг с 4 до 5 м, количество пролетов сокращается примерно с 25 до 20.

Это означает уменьшение количества промежуточных опор примерно на 20%.

Но такой вариант допустим только после проверки прочности, прогиба и температурных перемещений.

Правильно определенное расстояние между опорами трубопровода напрямую влияет на надежность и стоимость всей системы. Слишком большой шаг приводит к увеличению прогиба и нагрузок, а слишком маленький — к лишнему расходу металла и увеличению количества монтажных работ.

При выборе необходимо учитывать диаметр и толщину стенки трубы, массу рабочей среды, теплоизоляцию, арматуру, температуру, давление и способ прокладки. Для надземных трубопроводов особенно важны прогиб, ветровые воздействия и температурное расширение. Для подземных дополнительно учитываются свойства грунта и особенности основания.

Предварительно оценить шаг можно по расчетной нагрузке и жесткости трубы, но для ответственных трубопроводов окончательное расстояние определяют расчетом. При этом важно рассматривать не только саму трубу, но и всю систему: неподвижные и подвижные опоры, компенсаторы, арматуру, повороты и места подключения оборудования.

Оптимальный шаг — это не минимальное и не максимальное расстояние, а такое значение, при котором трубопровод сохраняет необходимую прочность и жесткость, а количество опор остается экономически обоснованным.
