Как выбрать профильную трубу по нагрузке: какую нагрузку выдерживает профильная труба

Почему нельзя выбирать профильную трубу только по размеру

Профильная труба считается одним из самых востребованных видов металлопроката. Ее используют при строительстве каркасов зданий, навесов, ангаров, заборов, перекрытий, лестниц и различных металлоконструкций. Однако при выборе материала многие ориентируются только на внешний размер трубы, не учитывая ее реальные прочностные характеристики.

На практике две профильные трубы одинакового сечения могут выдерживать совершенно разные нагрузки. Причиной становится различная толщина стенки, марка стали, способ производства и длина пролета, на котором будет работать конструкция.

Именно поэтому вопрос, какую нагрузку выдерживает профильная труба, нельзя рассматривать без анализа условий эксплуатации. Правильно подобранный профиль обеспечивает необходимую жесткость конструкции, тогда как ошибка в расчетах может привести к прогибам, деформациям и даже разрушению несущих элементов.

От чего зависит прочность профильной трубы

Несущая способность профильной трубы определяется сразу несколькими параметрами. Каждый из них влияет на способность металла воспринимать статические и динамические нагрузки.

В первую очередь учитываются геометрические размеры изделия. Чем больше высота профиля, тем выше его сопротивление изгибу. Именно поэтому прямоугольные трубы часто используют в качестве балок, располагая их большей стороной вертикально.

Не менее важную роль играет толщина стенки. Даже при одинаковых наружных размерах увеличение толщины металла значительно повышает жесткость и несущую способность конструкции.

Также большое значение имеют марка стали, качество сварного шва, способ изготовления трубы и условия эксплуатации. Если конструкция будет работать на открытом воздухе, необходимо учитывать воздействие коррозии, перепады температур и возможные ударные нагрузки.

Именно совокупность этих факторов определяет, насколько надежной окажется будущая металлоконструкция.

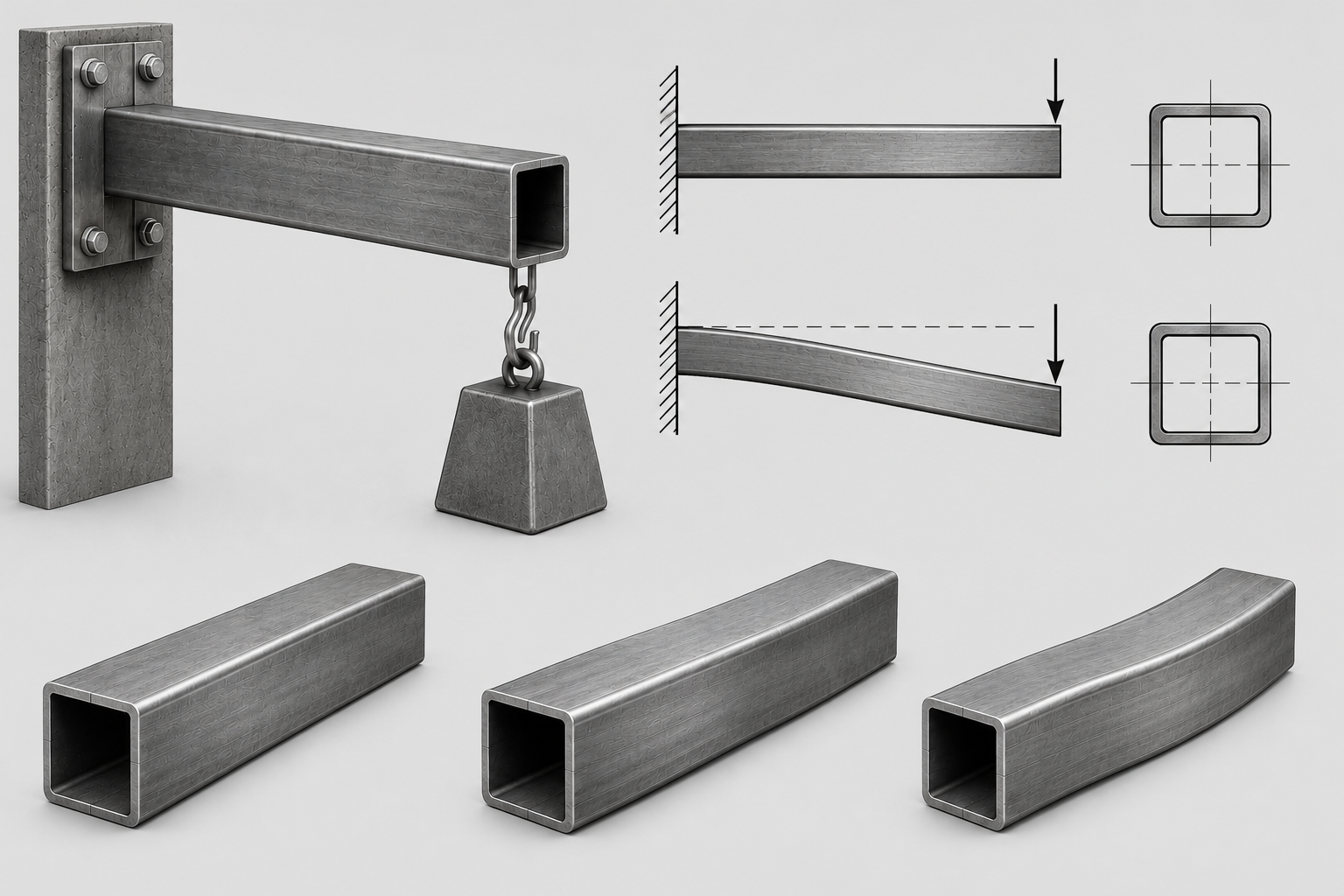

Какую нагрузку выдерживает профильная труба

Универсального ответа на вопрос, какую нагрузку выдерживает профильная труба, не существует. Один и тот же профиль способен воспринимать совершенно разные нагрузки в зависимости от способа установки.

Например, труба, работающая как короткая стойка, выдерживает значительно большую нагрузку, чем такая же труба, используемая в качестве балки на длинном пролете.

Кроме того, большое влияние оказывает способ закрепления конструкции. Если профильная труба надежно опирается на несколько точек, нагрузка распределяется более равномерно. При увеличении длины пролета прогиб возрастает, даже если вес конструкции остается неизменным.

Поэтому при расчете учитываются не только размеры трубы, но и схема работы конструкции, расстояние между опорами, характер нагрузки и требования строительных норм.

Именно профессиональный расчет позволяет определить, какую нагрузку способна выдерживать профильная труба без риска деформации.

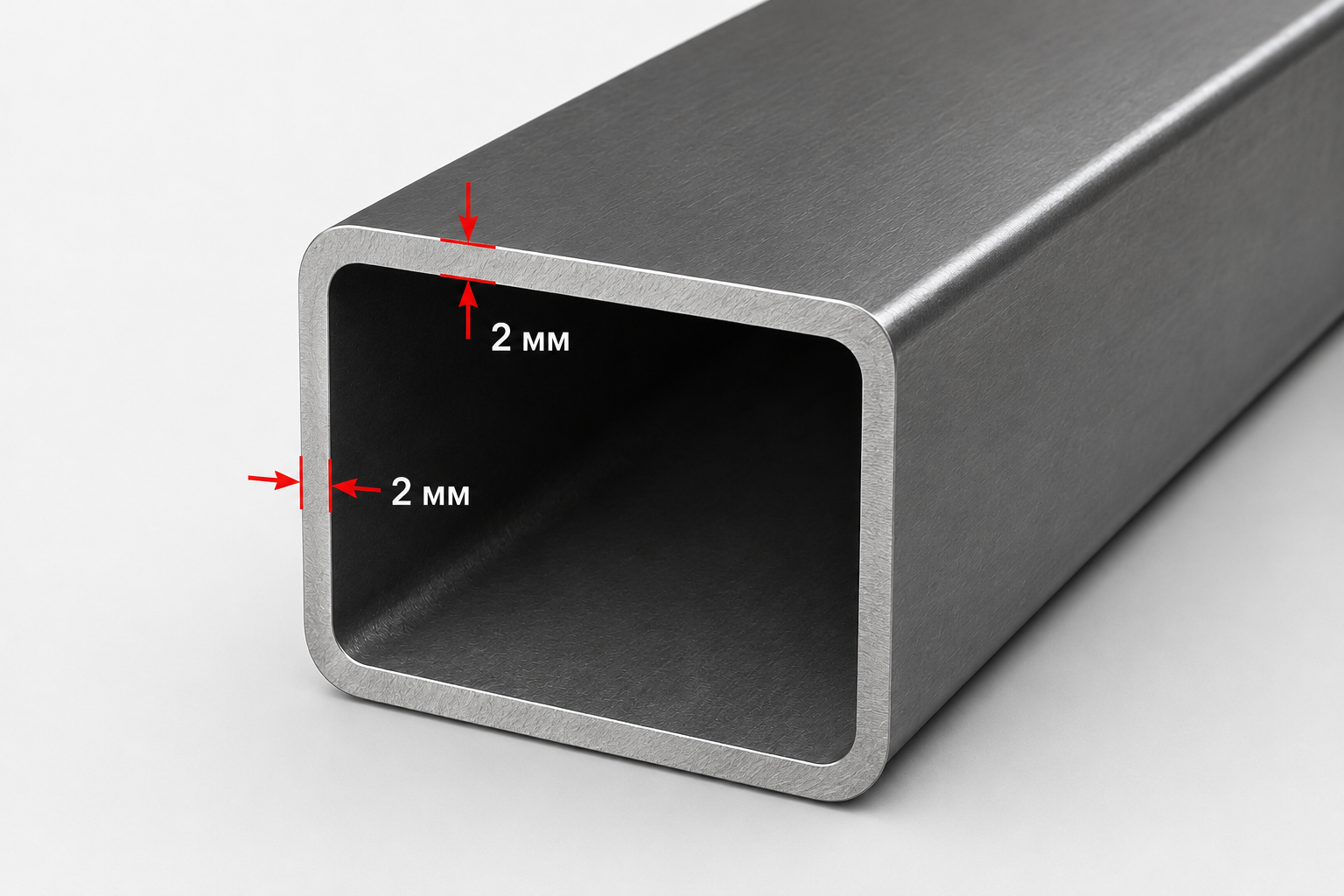

Почему толщина стенки имеет большое значение

Одной из самых распространенных ошибок считается выбор профильной трубы только по наружным размерам.

Например, профиль 60×40 мм может выпускаться с толщиной стенки 2, 3, 4 или даже 5 мм. Внешне такие изделия выглядят практически одинаково, однако их прочностные характеристики различаются весьма существенно.

Увеличение толщины стенки повышает площадь поперечного сечения металла, увеличивает жесткость профиля и позволяет воспринимать значительно большие нагрузки без заметного прогиба.

При этом возрастает и масса изделия. Поэтому чрезмерное увеличение толщины также не всегда оправдано, особенно если необходимо снизить общий вес конструкции.

Именно поэтому подбор профильной трубы всегда представляет собой компромисс между прочностью, массой и стоимостью металлопроката.

Как влияет форма профильной трубы

Помимо толщины стенки большое значение имеет форма поперечного сечения.

Квадратные профильные трубы обладают одинаковой жесткостью в обоих направлениях, поэтому широко используются для изготовления колонн, стоек и пространственных каркасов.

Прямоугольные трубы чаще применяются в качестве балок. Если расположить такую трубу высокой стороной вертикально, сопротивление изгибу значительно увеличивается. Именно поэтому прямоугольный профиль позволяет эффективнее воспринимать вертикальные нагрузки.

При выборе конструкции необходимо учитывать направление действия основных усилий. В некоторых случаях правильно подобранная форма трубы позволяет увеличить несущую способность без увеличения массы металла.

Поэтому инженеры оценивают не только размеры профиля, но и особенности его работы в составе всей конструкции.

Какие марки стали используются для профильных труб

Прочность профильной трубы зависит не только от ее размеров, но и от характеристик металла.

Для большинства строительных конструкций применяются трубы из конструкционных сталей Ст3, С245, С255 и аналогичных материалов. Они обладают хорошей свариваемостью, достаточной прочностью и подходят для большинства гражданских и промышленных объектов.

Если конструкция эксплуатируется при повышенных нагрузках или в условиях низких температур, нередко используется сталь 09Г2С. Благодаря низкому содержанию углерода и наличию легирующих элементов она сохраняет высокую ударную вязкость, хорошо переносит сварку и отличается повышенной надежностью.

При выборе материала рекомендуется учитывать:

• предполагаемую нагрузку;
• длину пролета;
• способ закрепления конструкции;
• климатические условия;
• наличие сварных соединений;
• требования проектной документации.

Такой подход позволяет подобрать профильную трубу с необходимым запасом прочности.

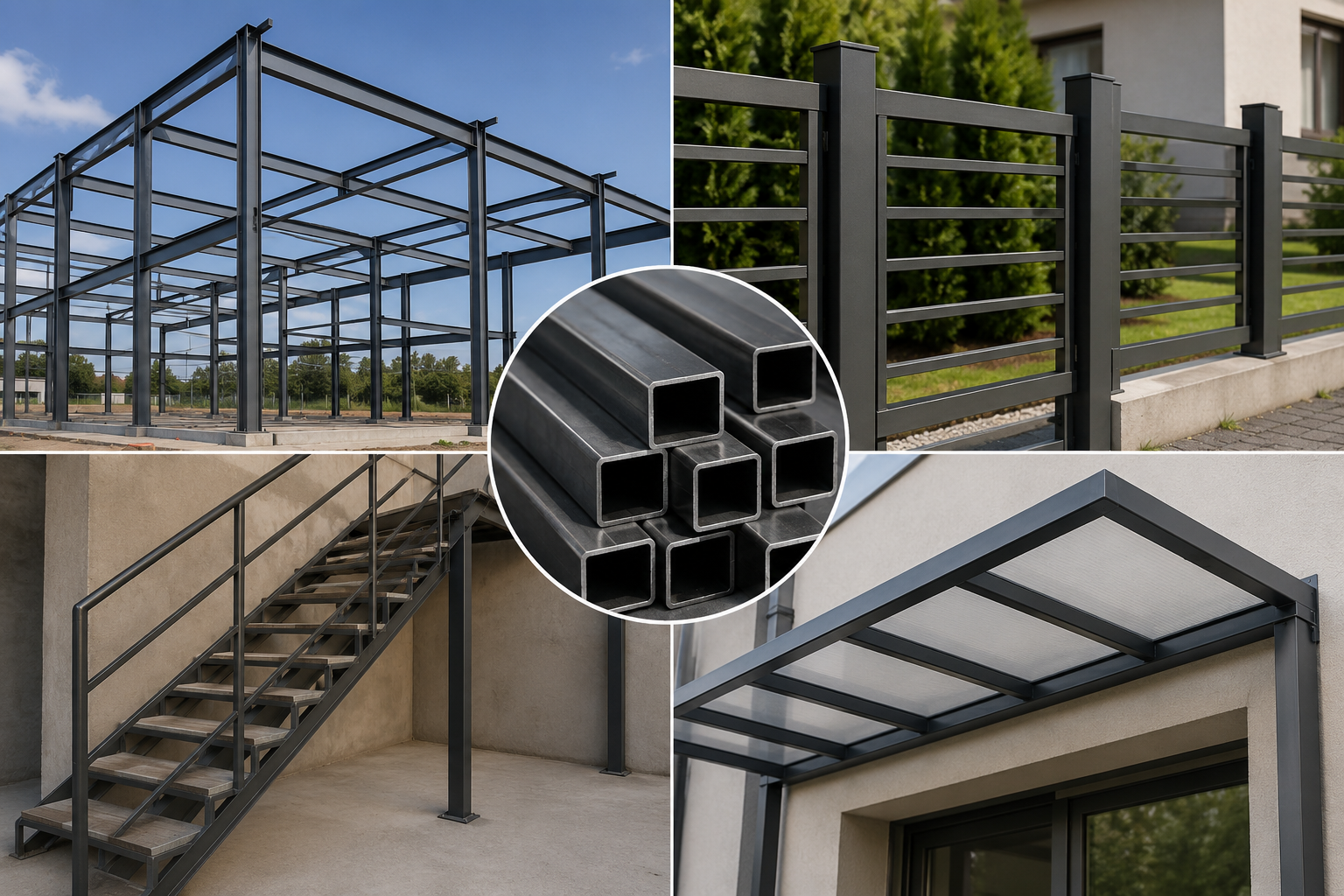

Где чаще всего используются профильные трубы

Благодаря сочетанию прочности и сравнительно небольшой массы профильные трубы нашли применение практически во всех сферах строительства.

Они используются при изготовлении металлических каркасов зданий, ферм, навесов, складских помещений, ангаров, лестниц, ограждений, перекрытий и различных опорных конструкций.

В промышленности профильные трубы применяются при производстве оборудования, транспортных рам, технологических площадок и несущих элементов производственных линий.

В частном строительстве этот материал широко используется для возведения гаражей, беседок, теплиц, заборов и навесов для автомобилей.

Во всех перечисленных случаях правильный расчет нагрузки остается главным условием долговечной и безопасной эксплуатации конструкции.

Какие ошибки чаще всего допускают при выборе профильной трубы

Одной из самых распространенных ошибок является выбор трубы исключительно по внешнему размеру без учета толщины стенки.

Не менее опасной считается попытка подобрать профиль "с запасом на глаз". В результате конструкция либо оказывается недостаточно прочной, либо содержит избыточное количество металла, что приводит к неоправданному увеличению стоимости проекта.

Еще одной ошибкой становится игнорирование длины пролета. Даже прочная профильная труба может значительно прогибаться, если расстояние между опорами слишком велико.

Некоторые заказчики также не учитывают тип нагрузки. Постоянная статическая нагрузка и кратковременные ударные воздействия предъявляют к металлу совершенно разные требования.

Поэтому при проектировании рекомендуется выполнять инженерный расчет, а не ориентироваться только на опыт применения аналогичных конструкций.

Как выбрать профильную трубу для конкретной конструкции

Выбор профильной трубы всегда начинается с определения условий эксплуатации будущего изделия.

Необходимо понимать, какие нагрузки будет воспринимать конструкция, какова длина пролета, будут ли присутствовать динамические воздействия и в каких климатических условиях предстоит работать металлу.

После этого подбираются размеры профиля, толщина стенки и марка стали. Если конструкция относится к ответственным объектам, дополнительно выполняется расчет на прочность, жесткость и устойчивость в соответствии с действующими строительными нормами.

При выборе профильной трубы рекомендуется обратить внимание на:

• размеры поперечного сечения;
• толщину стенки;
• марку стали;
• качество сварного шва;
• соответствие продукции требованиям ГОСТ;
• наличие сертификатов качества.

Комплексная оценка всех этих параметров позволяет подобрать профильную трубу, которая обеспечит надежную работу конструкции в течение всего срока эксплуатации.

Почему экономить на несущем металле не стоит

Стоимость профильной трубы напрямую зависит от размеров, толщины стенки и марки стали. Поэтому желание выбрать более дешевый вариант вполне объяснимо. Однако чрезмерная экономия на несущих элементах может привести к серьезным последствиям.

Недостаточная жесткость вызывает прогибы, ухудшает устойчивость конструкции и увеличивает нагрузку на остальные элементы каркаса. Со временем подобные проблемы могут привести к деформациям, повреждению отделочных материалов или необходимости дорогостоящего усиления сооружения.

Гораздо рациональнее сразу подобрать профильную трубу, соответствующую расчетным нагрузкам и условиям эксплуатации. Такой подход позволяет избежать лишних затрат в будущем и обеспечивает безопасную работу конструкции на протяжении многих лет.

Ответ на вопрос, какую нагрузку выдерживает профильная труба, всегда зависит от комплекса факторов: размеров профиля, толщины стенки, марки стали, длины пролета, схемы закрепления и характера действующих нагрузок. Именно поэтому универсальных значений для всех конструкций не существует.

При выборе профильной трубы необходимо учитывать не только габариты изделия, но и реальные условия эксплуатации. Грамотно выполненный расчет, использование качественного металлопроката и соблюдение требований проектной документации позволяют получить надежную конструкцию с оптимальным запасом прочности и длительным сроком службы.
