Двутавровая балка — один из наиболее распространённых видов стального сортового и фасонного проката, который применяется для создания несущих конструкций. Благодаря характерному Н-образному сечению такой профиль способен эффективно воспринимать значительные нагрузки при относительно рациональном расходе металла. Двутавры используют в строительстве промышленных и гражданских зданий, при устройстве перекрытий, колонн, мостовых конструкций, эстакад и различных металлоконструкций.

Современный рынок предлагает большое количество разновидностей двутавров. Они отличаются не только размерами, но и формой полок, способом изготовления, назначением, толщиной элементов и расчётными характеристиками. Поэтому выбор профиля нельзя сводить только к сравнению высоты или массы одного погонного метра.

Чтобы правильно подобрать изделие, необходимо понимать, какие существуют виды двутавровых балок, для каких задач предназначен каждый тип и почему два внешне похожих профиля могут иметь совершенно разные возможности по нагрузке.

Что представляет собой двутавровая балка

Двутавр состоит из трёх основных элементов: вертикальной стенки и двух горизонтальных полок. В поперечном сечении они образуют фигуру, напоминающую латинскую букву I или русскую букву «Н» при определённом положении профиля.

Основную работу на изгиб выполняют полки, расположенные на значительном расстоянии друг от друга, а стенка соединяет их и воспринимает значительную часть поперечных усилий. Такая геометрия позволяет получить высокую несущую способность при меньшем расходе металла по сравнению с некоторыми вариантами сплошного сечения.

Именно поэтому двутавровые балки получили широкое распространение в строительстве. При правильном подборе профиля можно обеспечить необходимую жёсткость конструкции без неоправданного увеличения её массы.

При этом двутавр не является универсальным элементом для любой нагрузки. На его работу влияют пролёт, схема опирания, характер нагрузки, положение профиля, условия закрепления и другие параметры. Поэтому конкретный типоразмер выбирают на основании расчёта, а не только по внешнему виду.

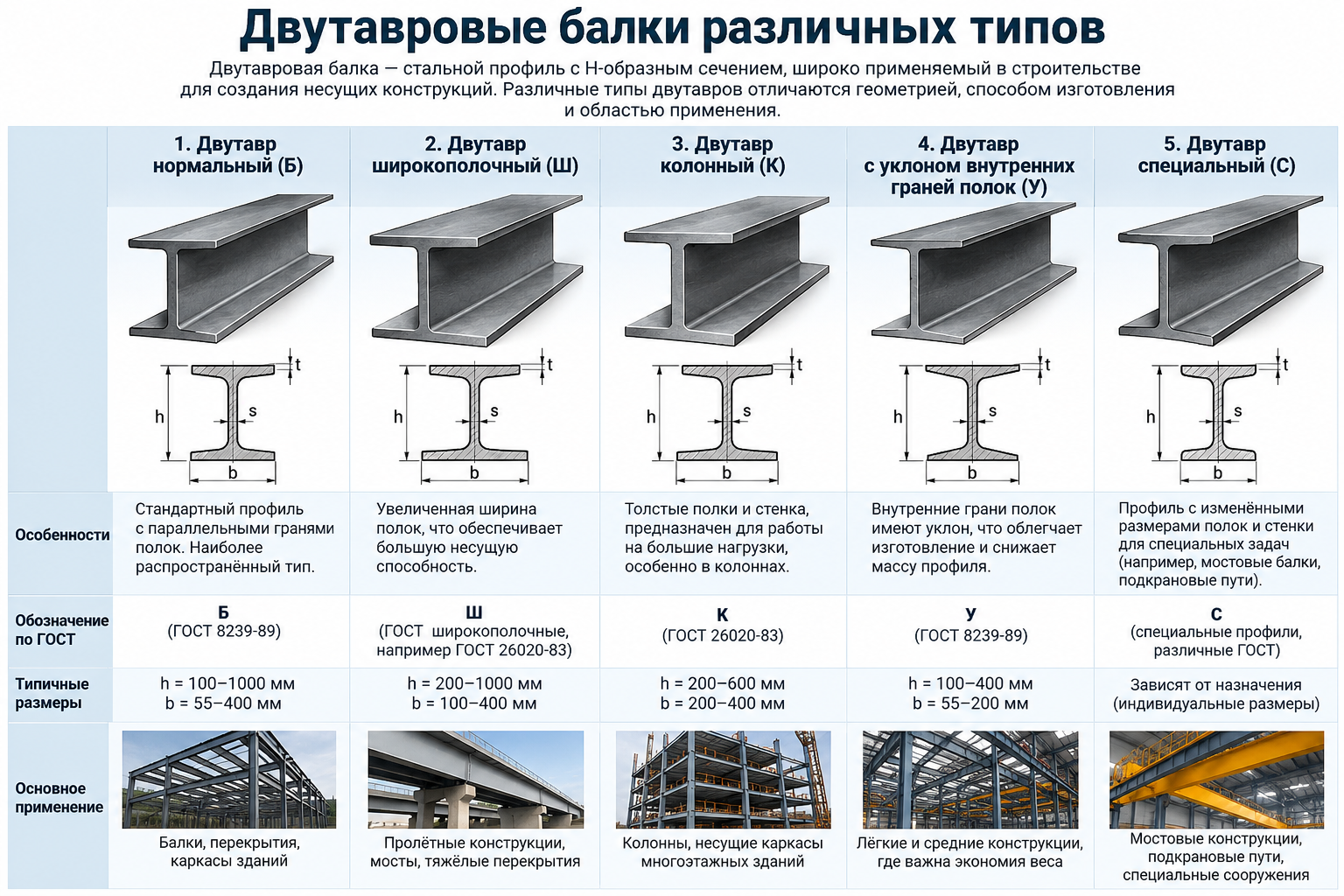

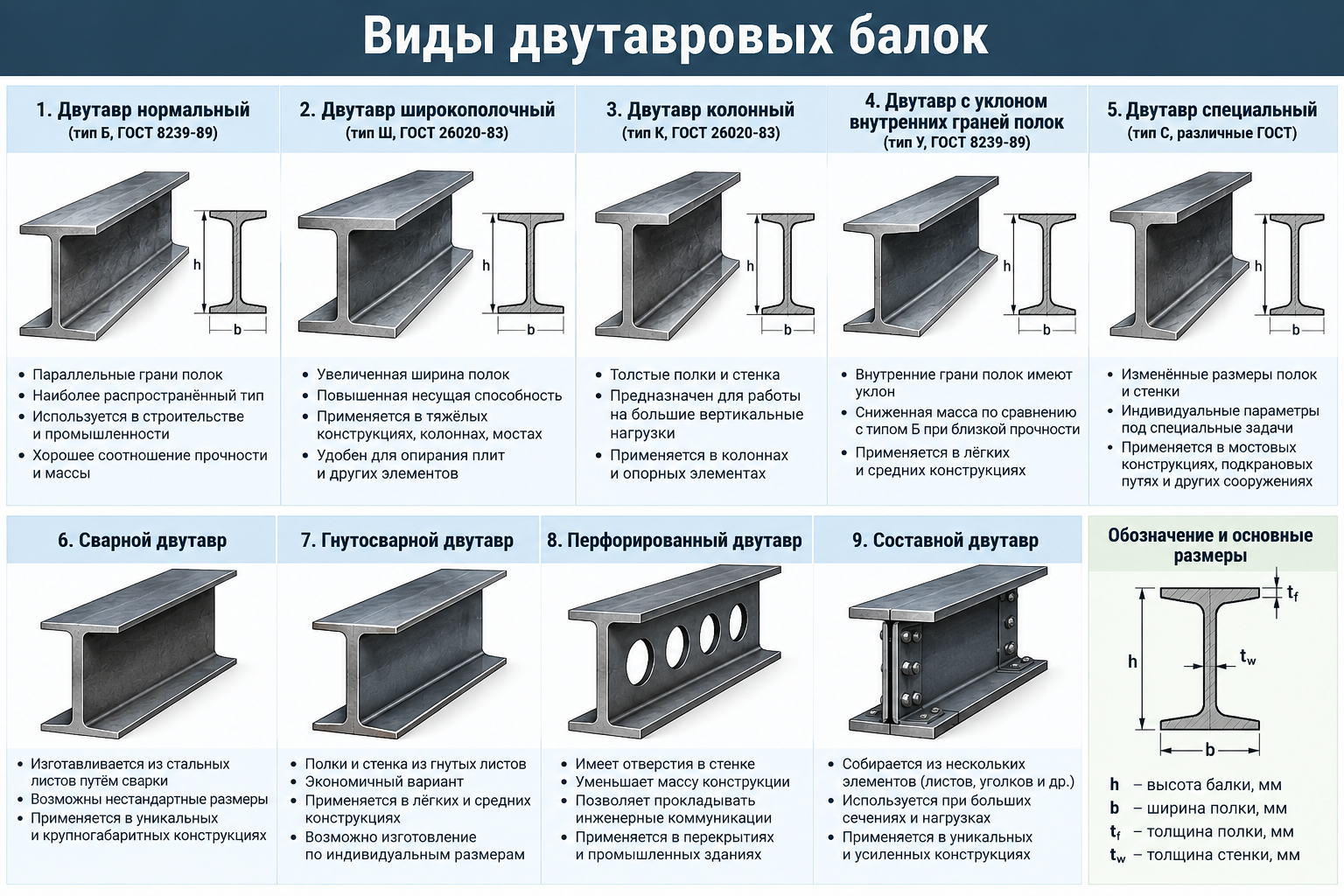

Какие бывают виды двутавровых балок

Существует несколько способов классифицировать двутавры. Их можно разделить по назначению, форме полок, способу изготовления и особенностям конструкции.

На практике чаще всего встречаются:

• стандартные двутавры с обычными полками;
• широкополочные профили;
• колонные двутавры;
• сварные двутавровые балки;
• специальные профили для отдельных конструкций и условий эксплуатации.

Кроме того, двутавры классифицируются по номерам и размерам. Номер профиля обычно связан с его номинальной высотой, однако для точного определения характеристик необходимо обращаться к соответствующему сортаменту.

Важно учитывать, что одинаковая высота ещё не означает одинаковую несущую способность. Два профиля высотой около 300 мм могут существенно отличаться шириной полок, толщиной стенки, площадью сечения, массой и моментами инерции.

Стандартные двутавровые балки

Классические двутавры с обычными полками применяются в качестве элементов различных несущих конструкций. Их используют для изготовления балочных перекрытий, элементов каркасов, площадок, эстакад и других металлических конструкций.

Главное преимущество стандартного двутавра — сочетание достаточно высокой жёсткости и относительно небольшой массы. Благодаря этому профиль удобен для создания балок, работающих преимущественно на изгиб.

При выборе такого проката учитывают высоту профиля, ширину полок, толщину стенки и полок, площадь поперечного сечения, массу погонного метра и геометрические характеристики.

Например, увеличение высоты профиля при прочих равных условиях позволяет значительно повысить его сопротивление изгибу. Однако это не означает, что всегда необходимо выбирать максимально высокий двутавр. Слишком крупное сечение увеличивает массу конструкции, стоимость металла и требования к монтажу.

Стандартные двутавры особенно удобны, когда конструкция проектируется на основе типового сортамента. Готовые размеры позволяют подобрать профиль, который выпускается серийно и доступен у поставщиков.

Широкополочные двутавры

Широкополочные двутавры отличаются увеличенной шириной полок. Такая геометрия делает профиль удобным для конструкций, где необходимо обеспечить высокую устойчивость и воспринимать значительные нагрузки.

Широкие полки увеличивают площадь сечения и позволяют более эффективно распределять материал относительно центральной оси. Это особенно важно для тяжёлых несущих элементов.

Подобные профили применяются в строительных каркасах, колоннах, мощных балках, промышленных зданиях и других конструкциях, где стандартного двутавра может быть недостаточно.

При этом широкополочный профиль не следует автоматически считать лучшим вариантом. Увеличение ширины и массы может быть неоправданным для небольшой балки с умеренной нагрузкой. Кроме того, необходимо учитывать габариты соединений и особенности узлов.

Поэтому широкополочные двутавры выбирают тогда, когда их конструктивные преимущества действительно необходимы.

Колонные двутавры

Колонные двутавры предназначены преимущественно для работы в качестве вертикальных элементов. В отличие от обычных балок, колонны воспринимают прежде всего продольные сжимающие усилия, а в реальной конструкции могут дополнительно испытывать изгиб.

Для таких элементов особенно важна устойчивость. Недостаточно определить только прочность металла — необходимо проверить, не потеряет ли колонна устойчивость под действием расчётной нагрузки.

Конструкция колонных профилей предусматривает геометрию, подходящую для восприятия значительных сжимающих усилий. Они могут применяться в каркасах промышленных зданий, складских комплексах, многоэтажных сооружениях и других объектах.

При проектировании колонны большое значение имеют её длина, условия закрепления, наличие связей и эксцентриситет нагрузки. Один и тот же двутавр при разных условиях работы может иметь совершенно различную расчётную способность.

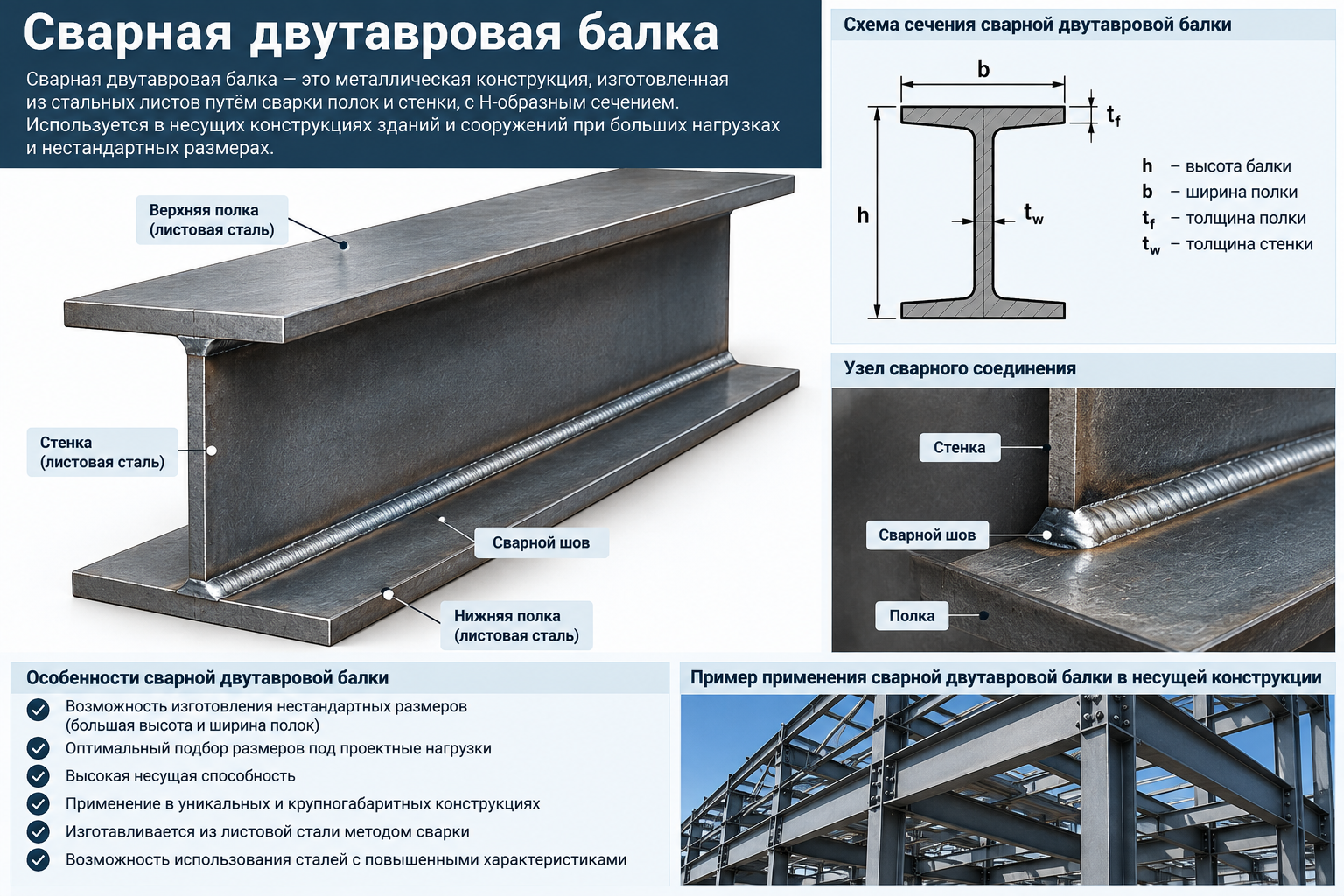

Сварные двутавровые балки

Помимо горячекатаных профилей, существуют сварные двутавровые балки. Они изготавливаются из отдельных стальных элементов — обычно стенки и двух полок, которые соединяются сваркой.

Главное преимущество сварного варианта заключается в возможности изготовить профиль с параметрами, которые невозможно или невыгодно получить из стандартного горячекатаного сортамента.

Можно подобрать практически индивидуальное сочетание высоты стенки, ширины полок и толщины элементов. Это особенно полезно для крупных пролётов и тяжёлых конструкций.

Например, проектировщику может потребоваться высокая балка с относительно тонкой стенкой и мощными полками. Если подходящего стандартного проката нет, применение сварной конструкции позволяет получить требуемое сечение.

Однако сварной двутавр требует более тщательного контроля качества изготовления. Важны технология сварки, качество соединений, геометрия изделия и отсутствие недопустимых дефектов.

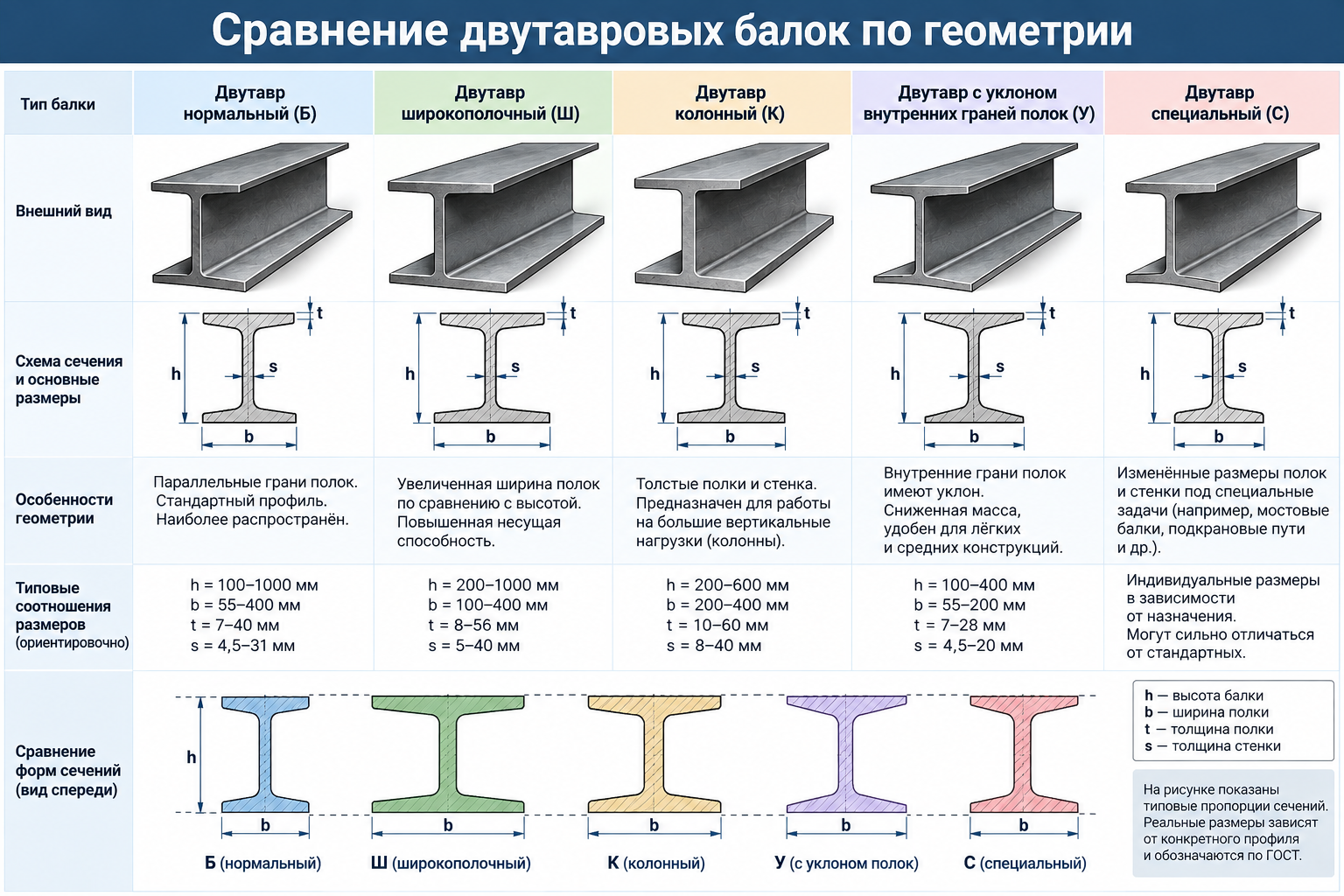

Чем двутавры отличаются друг от друга

Основные различия между профилями определяются их геометрией и способом производства.

Первое — высота профиля. Чем больше высота при сопоставимой геометрии, тем выше потенциальная жёсткость и способность воспринимать изгибающий момент.

Второе — ширина полок. Она влияет на площадь сечения, устойчивость и работу профиля в составе конструкции.

Третье — толщина стенки и полок. Увеличение толщины обычно повышает массу и несущую способность, но одновременно увеличивает расход металла.

Четвёртое — форма полок. В зависимости от типа профиля полки могут иметь различную геометрию и уклон внутренних поверхностей.

Пятое — способ изготовления. Горячекатаные и сварные балки имеют разные особенности производства и области рационального применения.

Наконец, большое значение имеет марка стали. Два профиля одинакового размера, но изготовленные из разных сталей, могут иметь различные расчётные характеристики и требования к сварке.

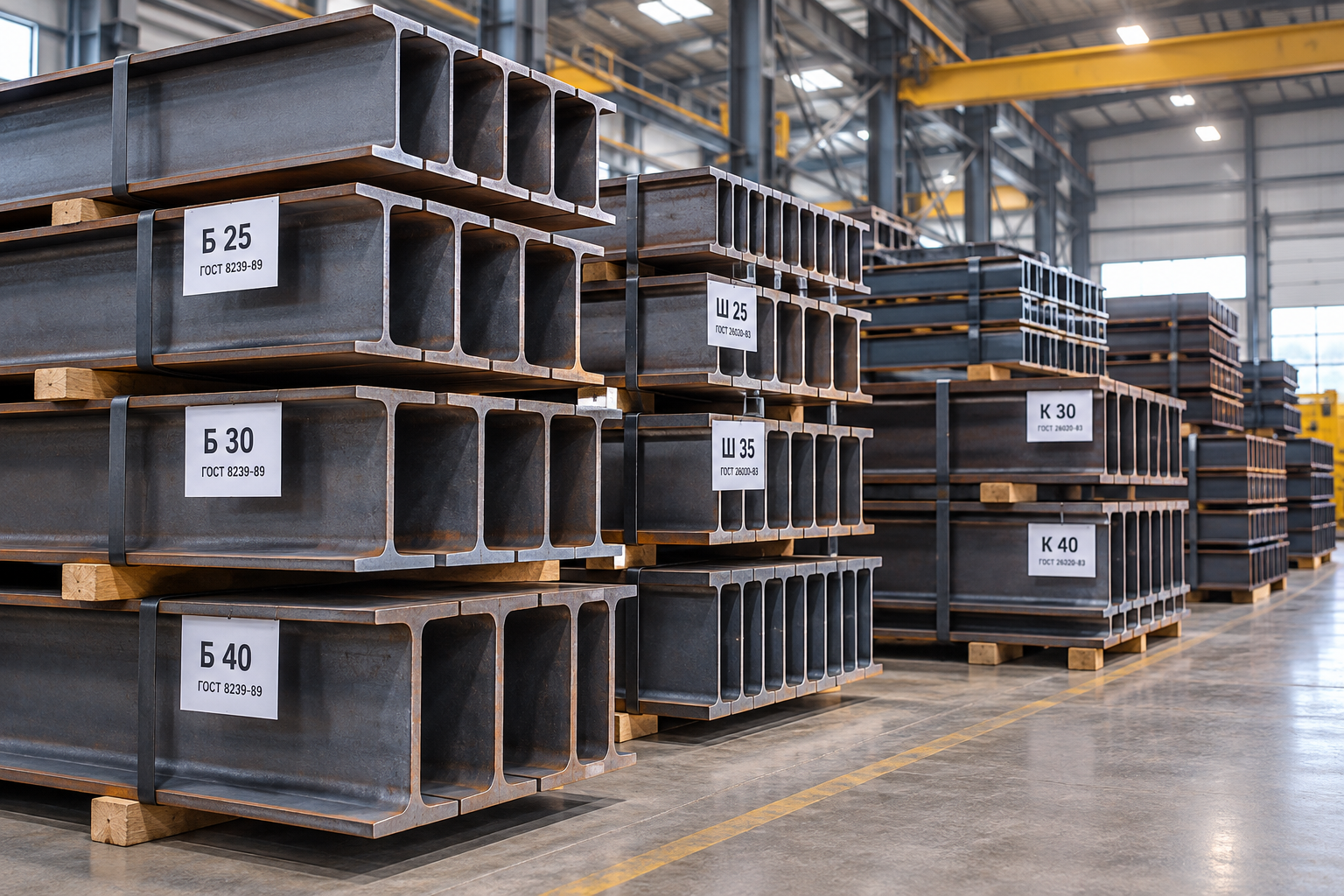

Как маркируются двутавровые балки

Для выбора проката важно уметь читать обозначение профиля. В сортаментах двутавры представлены определёнными номерами и дополнительными обозначениями, которые указывают на их тип и особенности.

Номер двутавра обычно связан с его номинальной высотой в сантиметрах. Например, профиль определённого номера имеет высоту, близкую к соответствующему значению в сантиметрах. Однако точный размер необходимо смотреть в таблице конкретного сортамента.

Дополнительные обозначения позволяют определить назначение или конструктивное исполнение профиля. Поэтому при заказе желательно указывать полное обозначение, а не только число.

Особенно важно не путать разные системы обозначений. Отечественные стандарты и зарубежные сортаменты используют собственные правила маркировки, поэтому профиль с похожим номером не обязательно будет иметь одинаковые размеры и характеристики.

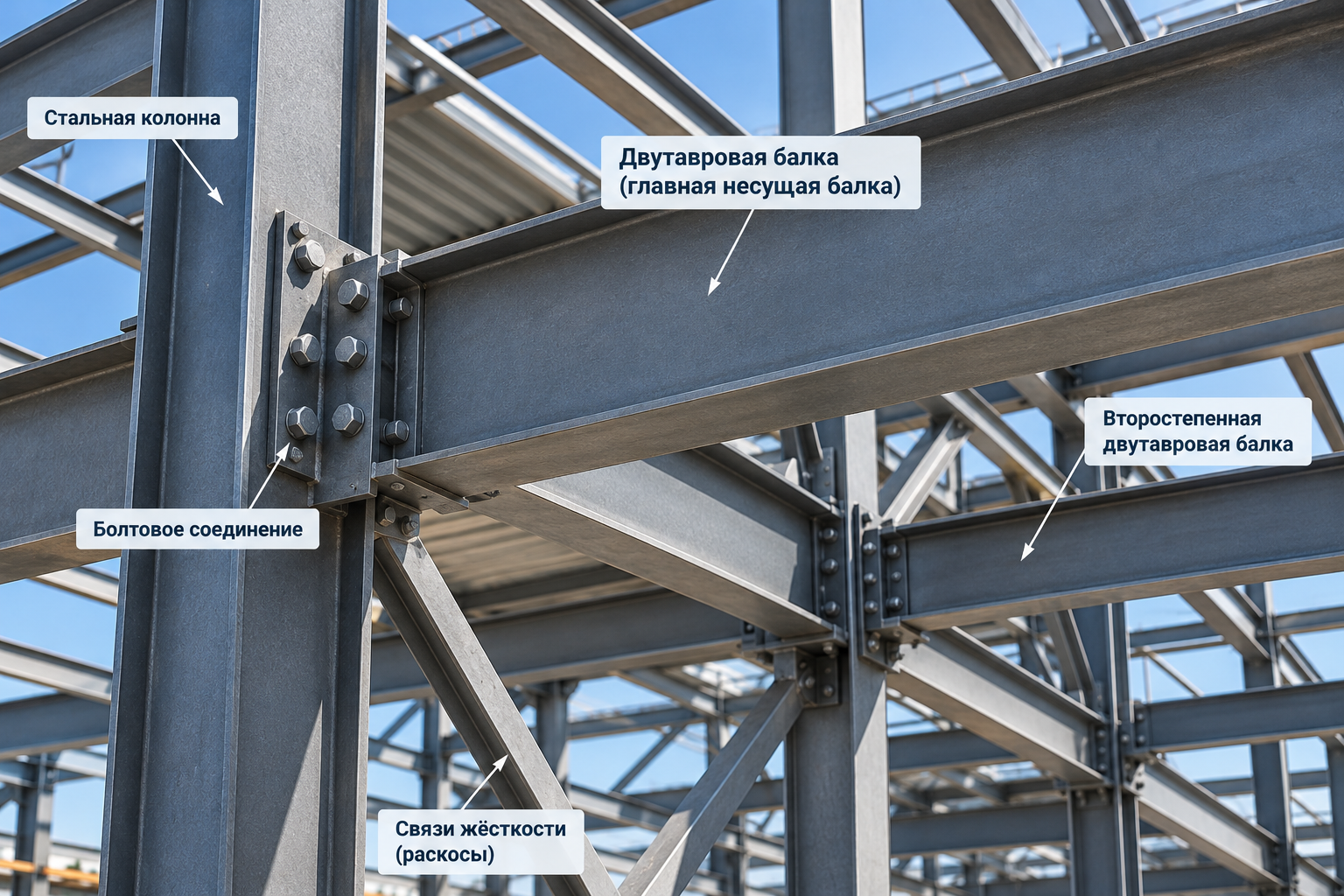

Где применяются двутавровые балки

Основная область применения двутавров — строительство несущих металлических конструкций.

В гражданском строительстве их используют для перекрытий, балочных систем, каркасов и усиления конструкций. В промышленном строительстве двутавры востребованы при возведении цехов, складов, производственных зданий и различных технологических сооружений.

В мостовом строительстве применяются специальные профили и сварные балки, рассчитанные на значительные нагрузки и большие пролёты.

Также двутавры встречаются в конструкциях эстакад, опор, площадок обслуживания, крановых сооружений и других объектов.

При этом конкретная область применения зависит от типа профиля. Обычный строительный двутавр и специальная балка для тяжёлой промышленной конструкции могут существенно различаться по требованиям к геометрии и материалу.

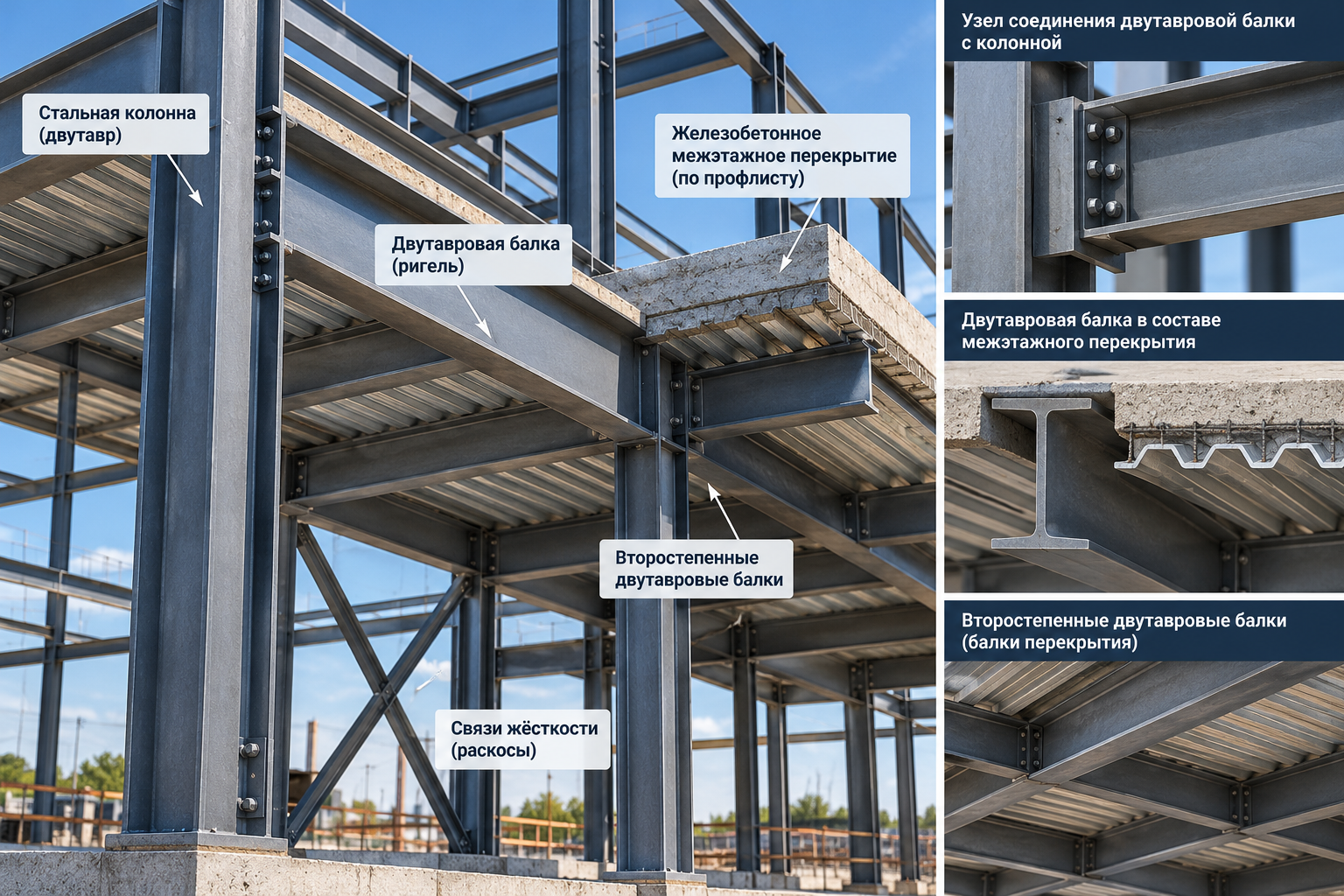

Двутавр для перекрытия: что учитывать

При выборе балки для перекрытия нельзя ориентироваться только на её длину и массу. Необходимо определить расчётную нагрузку и условия опирания.

Например, балка пролётом 6 м с равномерно распределённой нагрузкой работает совершенно иначе, чем элемент той же длины, на который приходится несколько сосредоточенных нагрузок.

Также важно учитывать собственный вес балки. Чем тяжелее профиль, тем больше нагрузка, которую сама конструкция передаёт на опоры.

Для перекрытий большое значение имеет прогиб. Даже если прочность металла формально достаточна, чрезмерная деформация балки может сделать конструкцию неприемлемой для эксплуатации.

Поэтому при подборе двутавра проверяют как прочность, так и жёсткость, а в необходимых случаях — устойчивость и другие расчётные параметры.

Двутавр для колонны: особенности выбора

Если профиль используется как колонна, на первый план выходит не только площадь сечения, но и устойчивость элемента.

Высокая и относительно тонкая колонна может потерять устойчивость раньше, чем будет достигнута предельная прочность стали. На результат влияют длина элемента, условия закрепления и расположение связей.

Поэтому для колонн часто рассматривают широкополочные и колонные профили, способные обеспечить необходимую устойчивость в заданной схеме.

Особое внимание уделяют узлам соединения. Даже правильно выбранный профиль не сможет реализовать расчётную способность, если опорный узел или соединение с другими элементами выполнены неправильно.

Какой двутавр лучше: горячекатаный или сварной

Однозначного ответа на этот вопрос нет. Оба варианта имеют свои преимущества.

Горячекатаный двутавр удобен при использовании стандартных типоразмеров. Он выпускается промышленно, имеет регламентированные размеры и обычно не требует индивидуального изготовления.

Сварной двутавр позволяет получить нестандартное сечение и оптимизировать расход металла под конкретную задачу. Это особенно важно для больших пролётов и конструкций с высокими нагрузками.

Условно выбор можно представить следующим образом:

На практике сначала определяют требуемые характеристики, а уже потом выбирают технологически и экономически рациональный вариант.

Что влияет на массу двутавра

Масса погонного метра зависит от площади поперечного сечения стали. Чем больше высота, ширина и толщина элементов, тем тяжелее профиль.

Масса важна не только для расчёта стоимости металла. Она влияет на транспортировку, погрузку, монтаж и нагрузку на фундамент и опорные конструкции.

Например, увеличение массы балки на 20 кг/м при длине 12 м означает дополнительные 240 кг только на один элемент. Если таких балок несколько десятков, суммарная разница становится существенной.

Поэтому задача проектировщика заключается не в выборе самого тяжёлого профиля, а в подборе сечения, которое обеспечивает необходимые характеристики с рациональным расходом металла.

Как выбрать двутавровую балку

При выборе профиля необходимо последовательно определить несколько параметров. В первую очередь устанавливают назначение балки и схему её работы. Затем определяют пролёт, нагрузки и условия опирания.

После этого подбирают тип профиля и сравнивают его геометрические характеристики.

В техническом задании желательно указать:

• назначение балки;
• расчётный пролёт;
• характер и величину нагрузки;
• условия опирания;
• требуемую длину;
• марку стали;
• требования к поверхности и точности;
• количество изделий.

Если профиль покупается по готовому проекту, необходимо использовать именно то обозначение, которое указано в проектной документации. Самостоятельная замена на «примерно такой же» двутавр без расчёта может изменить работу всей конструкции.

Какие ошибки допускают при покупке двутавров

Одна из наиболее распространённых ошибок — выбор профиля только по высоте.

Покупатель видит, например, одинаковую высоту двух изделий и считает их взаимозаменяемыми. На самом деле ширина полок, толщина стенки, площадь сечения и другие параметры могут значительно отличаться.

Вторая ошибка — игнорирование марки стали. Для ответственных конструкций это особенно критично.

Третья — неправильное определение длины. При заказе необходимо учитывать не только номинальный размер конструкции, но и технологические припуски, условия монтажа и требования проекта.

Ещё одна проблема — отсутствие проверки документов на поставляемую продукцию. Для ответственных объектов важно убедиться, что характеристики проката соответствуют заявленным.

Не стоит также забывать о состоянии поверхности. Следы коррозии, механические повреждения и деформация могут создавать дополнительные проблемы при дальнейшей обработке и монтаже.

Как рассчитать количество двутавров

Для предварительной оценки потребности обычно определяют количество балок и их длину, после чего рассчитывают общий метраж проката.

Например, если для конструкции требуется 12 балок длиной 8 м, общий погонный метраж составляет:

12 × 8 = 96 м.

Если масса выбранного профиля составляет условно 40 кг/м, расчётная масса проката будет:

96 × 40 = 3840 кг, или около 3,84 т.

В реальном заказе дополнительно учитывают особенности раскроя, возможные отходы и требования к длинам поставки. Поэтому окончательное количество металла определяют по рабочей документации.

На что обратить внимание при заказе

Перед покупкой двутавра желательно проверить не только стоимость за тонну, но и соответствие конкретного профиля проектным требованиям. У двух поставщиков цена за килограмм может быть одинаковой, но состав заказа и характеристики продукции — различаться.

Нужно уточнить марку стали, тип профиля, размеры, длину и количество. Для ответственных конструкций следует запросить документы на металл.

Также важно заранее проверить возможность поставки длинномерного проката на объект. Двутавры имеют значительную длину и массу, поэтому транспортировка и разгрузка требуют соответствующей техники.

Если балки необходимо резать, сверлить или сваривать на площадке, следует учитывать технологические требования к конкретной марке стали и проекту.

Двутавровая балка — это не просто металлический профиль определённой высоты. На рынке представлены стандартные, широкополочные, колонные и сварные варианты, которые рассчитаны на разные условия работы. Они отличаются геометрией, массой, способом изготовления и областью применения.

Основной принцип выбора заключается в том, чтобы сначала определить работу элемента в конструкции, а затем подобрать профиль по расчётным характеристикам. Для балки важны не только прочность, но и жёсткость, для колонны — устойчивость, а для сварного изделия — также качество изготовления и соединений. Если учитывать назначение, размеры, марку стали и условия эксплуатации, виды двутавровых балок можно подобрать значительно точнее, получив надёжную конструкцию без неоправданного расхода металла.
