Опоры трубопроводов — это элементы металлоконструкций, предназначенные для фиксации, поддержки и правильного распределения нагрузок трубопроводных систем. Они обеспечивают устойчивость труб, компенсируют температурные деформации и защищают магистраль от механических повреждений.

При проектировании трубопроводов важно правильно подобрать тип опоры. От этого зависит срок службы системы, безопасность эксплуатации и уровень нагрузок на трубопровод.

В паспорте изделия и технической документации обычно указываются ключевые параметры: тип опоры, диаметр трубы, допустимая нагрузка, материал изготовления и защитное покрытие. Эти данные помогают сравнить различные конструкции и подобрать оптимальное решение.

Почему опоры трубопроводов необходимы

Любой трубопровод испытывает комплекс нагрузок:

• собственный вес труб и транспортируемой среды;
• давление внутри системы;
• температурное расширение металла;
• вибрации от насосов и оборудования;
• ветровые и динамические нагрузки.

Без опор трубопровод может деформироваться, что приводит к повреждениям сварных швов, утечкам и авариям. Опоры распределяют нагрузку на несущие конструкции и обеспечивают стабильную работу трубопроводной системы.

Конструкция и изготовление опор

Опоры трубопроводов изготавливаются из металлических конструкционных элементов. В конструкции могут использоваться:

• листовой прокат;
• уголки;
• швеллеры;
• двутавровые балки;
• трубы и хомуты.

Наиболее распространённые марки стали:

• Ст3
• 20
• 09Г2С
• 17Г1С

Производство опор включает несколько этапов:

1. резка металлических заготовок;
2. гибка и формирование деталей;
3. сварка элементов конструкции;
4. механическая обработка;
5. нанесение антикоррозионного покрытия.

Такая технология позволяет получать изделия с высокой прочностью и долговечностью.

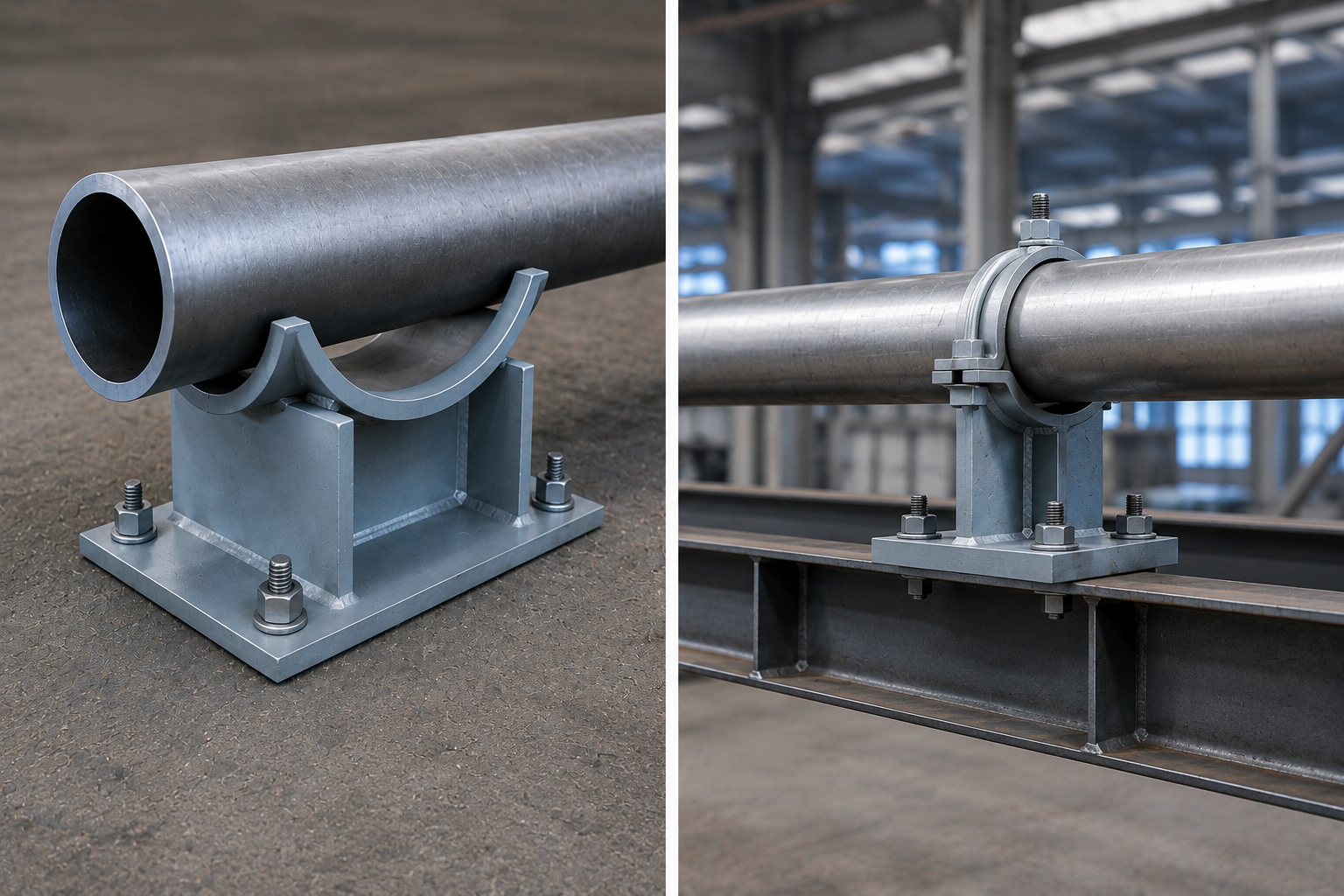

Виды опор трубопроводов

Опоры трубопроводов различаются по конструкции и принципу работы.

Тип опоры	Назчение	Особенности
Неподвижная	Фиксация трубопровода в одной точке	воспринимает осевые нагрузки
Подвижная	Позволяет перемещаться трубе	компенсирует температурные деформации
Скользящая	Продольное перемещение трубы	используется на длинных магистралях
Подвесная	Крепление трубопровода к перекрытиям	применяется в зданиях и эстакадах
Пружинная	Компенсация вертикальных перемещений	снижает нагрузку при нагреве

Каждый тип опор применяется в зависимости от условий эксплуатации и конструкции трубопровода.

Технические характеристики и требования

Основные параметры опор трубопроводов:

Параметр	Значение
Диаметр поддерживаемой трубы	25–1420 мм
Нагрузка на опору	до 30–40 т и более
Рабочая температура	−70…+600 °C
Материал	углеродистые и низколегированные стали
Срок службы	до 50 лет

При расчёте учитывается вес трубы, изоляции, транспортируемой среды и динамические нагрузки.

Маркировка и сортамент

Обозначение опор трубопроводов обычно включает:

• тип конструкции;
• диаметр трубы;
• номер серии или стандарта.

На практике используются типовые серии проектной документации и отраслевые стандарты для:

• тепловых сетей;
• нефтегазовых трубопроводов;
• химических производств;
• промышленных технологических линий.

Защитные покрытия опор

Опоры трубопроводов эксплуатируются в сложных условиях — на открытом воздухе, во влажной среде или под землёй. Поэтому важна защита металла от коррозии.

Основные варианты покрытия:

• грунтовка и окраска
• горячее цинкование
• порошковая окраска
• антикоррозионные многослойные системы

Правильно выбранное покрытие значительно увеличивает срок службы конструкции.

Скользящие опоры трубопроводов

Скользящие опоры позволяют трубе свободно перемещаться вдоль оси трубопровода. Это необходимо для компенсации температурных деформаций.

При нагреве металлическая труба может удлиняться на несколько миллиметров или сантиметров. Если движение ограничено, возникает напряжение, способное разрушить трубопровод.

Конструкция скользящей опоры включает:

• опорную площадку;
• направляющие элементы;
• поверхность скольжения.

Такие опоры широко применяются на магистральных трубопроводах и тепловых сетях.

Неподвижные опоры трубопроводов

Неподвижные опоры фиксируют трубопровод в определённой точке и воспринимают осевые усилия.

Основные задачи неподвижных опор:

• удержание трубопровода в заданном положении;
• распределение нагрузок;
• ограничение перемещения трубы.

Обычно такие опоры устанавливаются в местах изменения направления трубопровода или возле компенсаторов.

Применение опор трубопроводов

Опоры используются практически во всех отраслях промышленности.

Энергетика
поддержка паропроводов и тепловых магистралей.

Нефтегазовая отрасль
магистральные трубопроводы, нефтепроводы и газопроводы.

Химическая промышленность
технологические трубопроводы для агрессивных сред.

Коммунальное хозяйство
системы водоснабжения и теплоснабжения.

Промышленные предприятия
внутренние технологические трубопроводные системы.

Совет эксперта

Распространённая ошибка — выбирать опоры только по диаметру трубы. На практике необходимо учитывать:

• массу трубопровода с изоляцией;
• температуру рабочей среды;
• расстояние между опорами;
• наличие вибраций.

Правильный расчёт опор позволяет увеличить срок службы трубопровода и снизить расходы на обслуживание.

Как выбрать опоры трубопроводов

При покупке опор трубопроводов важно учитывать не только диаметр трубы. Конструкция опоры должна соответствовать условиям эксплуатации трубопровода.

Основные параметры выбора:

Диаметр трубопровода

Опоры всегда рассчитываются под конкретный диаметр трубы. При увеличении диаметра растёт вес конструкции и нагрузка на опору.

Температура рабочей среды

При нагреве металл расширяется. Если температура высокая, необходимо использовать подвижные или скользящие опоры.

Нагрузка на трубопровод

Нагрузка складывается из нескольких факторов:

• вес самой трубы;
• вес изоляции;
• масса транспортируемой среды;
• дополнительное оборудование.

Условия эксплуатации

Для наружных трубопроводов важна антикоррозионная защита. В агрессивных средах применяются усиленные покрытия или оцинкованные конструкции.

Расстояние между опорами

Неправильный шаг установки опор может привести к прогибу трубы и увеличению напряжений в системе.

Таблица расстояния между опорами трубопроводов

При проектировании трубопроводов используется расчётный шаг установки опор. Он зависит от диаметра трубы и материала.

Диаметр трубы	Расстояние между опорами
25–40 мм	2–3 м
50–80 мм	3–4 м
100–150 мм	4–6 м
200–300 мм	6–8 м
350–500 мм	8–10 м
600 мм и более	10–15 м

Для трубопроводов с теплоизоляцией расстояние может уменьшаться из-за увеличения нагрузки.

Типовые серии опор трубопроводов

В промышленности применяются типовые конструкции опор, разработанные в отраслевых сериях.

Тип серии	Назначение
ОСТ и ТУ для опор трубопроводов	нефтегазовая промышленность
Серии опор тепловых сетей	теплотрассы и теплоэнергетика
Альбомы типовых конструкций	промышленное строительство
Специальные серии для ТЭС	паропроводы высокого давления

Использование типовых серий позволяет ускорить проектирование и гарантирует надёжность конструкции.

Какие опоры применяются чаще всего

На практике используются несколько наиболее распространённых типов опор:

Скользящие опоры
Позволяют трубе перемещаться при температурном расширении.

Неподвижные опоры
Фиксируют трубопровод и воспринимают основные нагрузки.

Подвесные опоры
Используются для крепления труб к перекрытиям или эстакадам.

Пружинные опоры
Компенсируют вертикальные перемещения трубопровода.

Преимущества использования правильно подобранных опор

Правильно выбранные опоры трубопроводов обеспечивают:

• равномерное распределение нагрузки;
• защиту трубопровода от деформаций;
• увеличение срока службы системы;
• снижение затрат на ремонт и обслуживание;
• безопасность эксплуатации.

Часто задаваемые вопросы

Какие опоры используют для длинных трубопроводов?
Обычно применяются скользящие и направляющие опоры для компенсации температурных деформаций.

Можно ли использовать универсальные опоры для всех труб?
Нет. Каждая опора рассчитывается под конкретный диаметр трубы и условия эксплуатации.

Нужно ли учитывать вес изоляции?
Да. Теплоизоляция может значительно увеличить нагрузку на трубопровод.

Какие опоры применяются для теплотрасс?
Чаще всего используются скользящие и неподвижные опоры.

Как определить расстояние между опорами?
Оно рассчитывается при проектировании трубопровода и зависит от диаметра трубы и рабочей среды.

Нужно ли покрытие опорам трубопроводов?
Да. Без антикоррозионной защиты металл быстро разрушается под воздействием влаги и атмосферных факторов.

Какая защита нужна опорам?
Для наружных трубопроводов применяют антикоррозионные покрытия или горячее цинкование.
