Опоры трубопроводов для нефтегазовой отрасли: особенности выбора

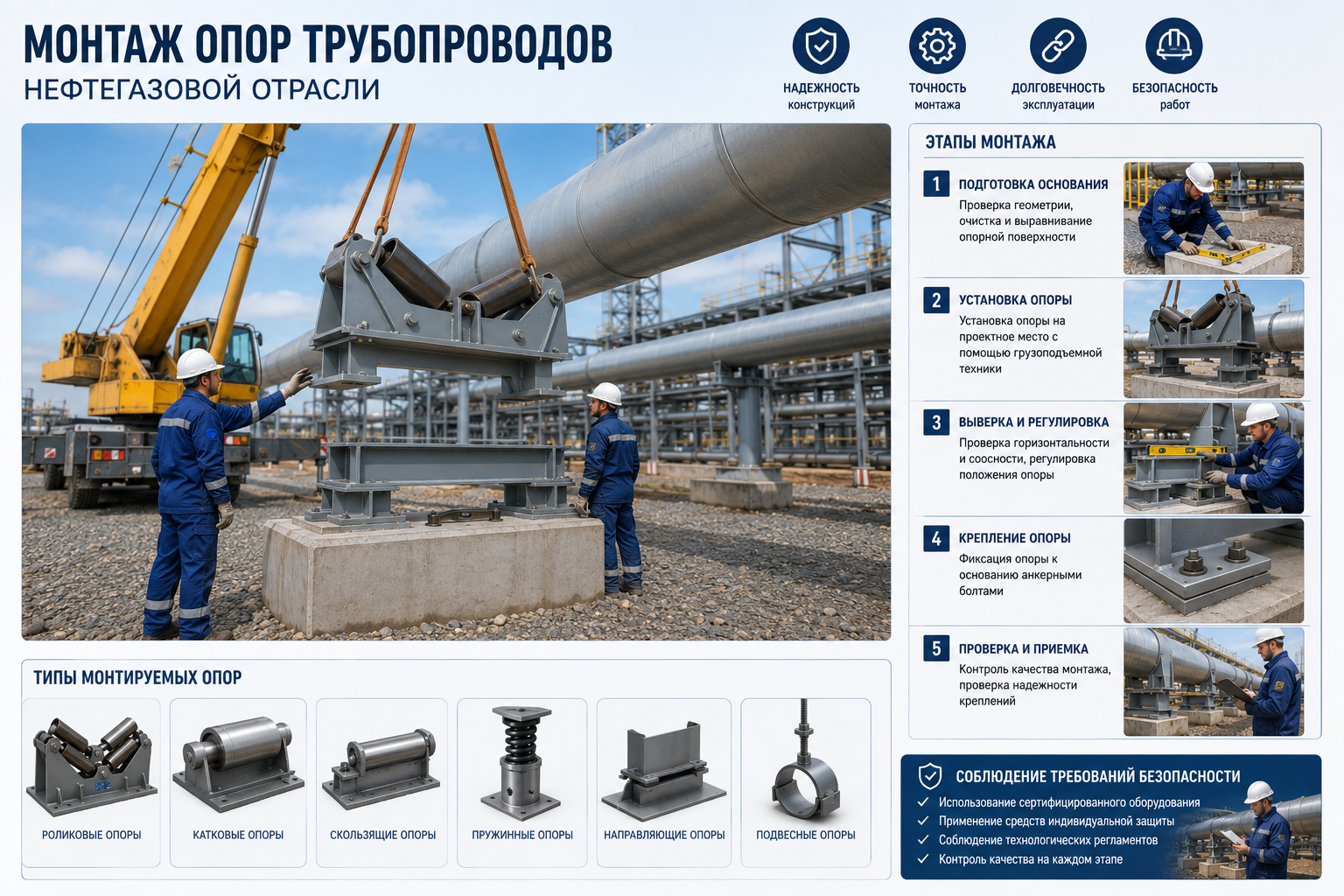

Изображение носит ознакомительный характер и может отличаться от фактического вида объекта

Зачем нужны опоры трубопроводов в нефтегазовой отрасли

Трубопроводы на объектах нефтегазовой отрасли работают в условиях, которые существенно отличаются от обычных инженерных систем. По трубам транспортируются нефть, газ, нефтепродукты, вода и технологические жидкости, а сами конструкции могут иметь большую протяженность, диаметр и массу.

Опоры трубопроводов воспринимают вес трубы, рабочей среды, теплоизоляции, арматуры и других элементов. Кроме того, они передают возникающие нагрузки на эстакады, фундаменты и строительные конструкции.

От правильного выбора опор зависит устойчивость трубопровода и его способность работать при нагреве, охлаждении, вибрации и других воздействиях. Если опорная система спроектирована неправильно, дополнительные усилия могут передаваться на сварные соединения, фланцы, компенсаторы и оборудование.

Поэтому на нефтегазовых объектах опоры рассматриваются как полноценная часть трубопроводной системы, а не просто элементы крепления.

Какие нагрузки действуют на нефтегазовые трубопроводы

При проектировании необходимо учитывать сразу несколько видов нагрузок. Основной является вес самого трубопровода и рабочей среды, однако на практике расчет значительно сложнее.

На конструкцию могут воздействовать температурное расширение, давление внутри трубы, вибрация, ветер и другие внешние факторы. На отдельных объектах дополнительно учитываются сейсмические воздействия и особые аварийные режимы.

Особенно серьезную нагрузку создают длинные участки трубопроводов. При изменении температуры металл расширяется или сокращается, поэтому труба должна иметь возможность перемещаться в предусмотренном направлении.

При выборе опор рекомендуется учитывать:

• собственный вес трубопровода;
• массу транспортируемой среды;
• вес теплоизоляции;
• массу арматуры и оборудования;
• рабочую и расчетную температуру;
• внутреннее давление;
• вибрационные нагрузки;
• ветровые и другие внешние воздействия.

Комплексный расчет позволяет определить не только тип опоры, но и расстояние между отдельными точками крепления.

Неподвижные опоры на нефтегазовых объектах

Неподвижные опоры предназначены для жесткой фиксации трубопровода. Они ограничивают его перемещение и воспринимают возникающие осевые и другие усилия.

Такие конструкции устанавливаются в расчетных точках, которые разделяют трубопровод на отдельные участки. Благодаря этому можно контролировать направление температурных перемещений и работу компенсирующих устройств.

Неподвижная опора должна выдерживать значительные нагрузки, поэтому ее конструкция рассчитывается с учетом не только массы трубы, но и возникающих при эксплуатации усилий.

Особое значение имеет правильное расположение неподвижных опор. Если точка фиксации выбрана неправильно, температурное расширение может создавать чрезмерные нагрузки на соседние участки системы.

Подвижные опоры трубопроводов

Подвижные опоры позволяют трубе перемещаться относительно точки крепления. Это особенно важно для нефтегазовых трубопроводов, которые транспортируют нагретые продукты или работают при значительных перепадах температур.

При нагреве стальная труба увеличивает свою длину. Подвижная опора обеспечивает необходимую свободу перемещения и одновременно не дает трубопроводу провисать или смещаться за пределы расчетной схемы.

В зависимости от конструкции могут применяться скользящие, катковые, роликовые и другие варианты.

При выборе подвижной опоры важно определить направление предполагаемого перемещения. Труба не должна быть полностью свободной: опора должна ограничивать нежелательные смещения и обеспечивать движение только в предусмотренном проектом направлении.

Скользящие опоры для нефтегазовых трубопроводов

Скользящие опоры являются одним из распространенных решений для промышленных трубопроводов. Их конструкция позволяет трубе перемещаться по опорной поверхности при температурном расширении.

Главное преимущество такого решения заключается в простоте. Скользящие конструкции могут применяться на трубопроводах различных диаметров и при разных схемах прокладки.

При этом необходимо учитывать силу трения. Чем больше масса трубы, рабочей среды и изоляции, тем выше может быть сопротивление перемещению.

Если температурные деформации значительные, сила трения способна существенно влиять на общую расчетную схему. В таких случаях вместо обычного скольжения могут применяться роликовые или катковые конструкции.

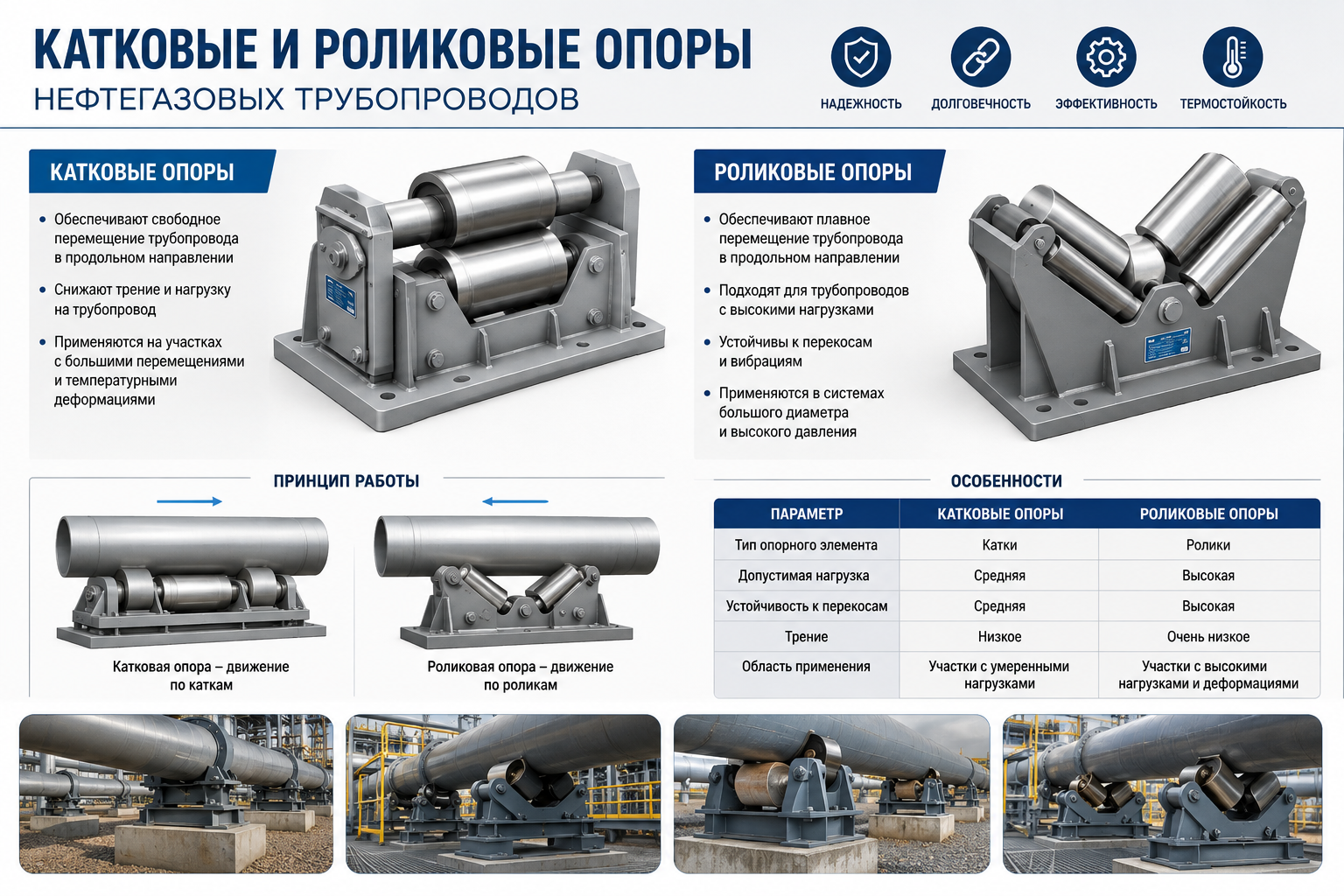

Катковые и роликовые опоры

Катковые и роликовые опоры предназначены для уменьшения сопротивления перемещению трубопровода. Вместо скольжения используется вращение специальных элементов.

Это особенно актуально для тяжелых трубопроводов большого диаметра и длинных участков, на которых температурные перемещения имеют значительную величину.

За счет снижения трения уменьшается горизонтальная нагрузка на опорную систему. Это позволяет более эффективно компенсировать температурное расширение и снизить дополнительные усилия в трубопроводе.

При этом конструкция катковой опоры должна быть рассчитана на соответствующую вертикальную нагрузку. Необходимо также обеспечить надежную защиту металлических элементов от коррозии и загрязнения.

Изображение носит ознакомительный характер и может отличаться от фактического вида объекта

Опоры для трубопроводов на эстакадах

Эстакады широко используются для размещения промышленных трубопроводов на нефтегазовых предприятиях. На них одновременно могут находиться несколько труб разных диаметров и назначения.

Опорная система в этом случае должна учитывать не только нагрузку от каждой отдельной трубы, но и общую нагрузку на строительную конструкцию.

Особое внимание уделяется расположению неподвижных и подвижных точек. Трубопроводы должны иметь возможность компенсировать температурные перемещения, не создавая чрезмерных нагрузок на эстакаду.

При проектировании необходимо заранее учитывать расположение арматуры, ответвлений, компенсаторов и участков с повышенной массой.

Как температура влияет на выбор опор

Температурный режим является одним из основных факторов при выборе опор трубопроводов для нефтегазовой отрасли.

Если по трубопроводу транспортируется нагретая нефть, нефтепродукт или технологическая среда, стенки трубы нагреваются и расширяются. При остановке оборудования происходит охлаждение и обратное сокращение металла.

Такие циклы могут повторяться много раз в течение срока службы. Поэтому опорная система должна быть рассчитана не только на максимальное однократное расширение, но и на регулярные температурные перемещения.

При выборе конструкции необходимо учитывать:

• минимальную рабочую температуру;
• максимальную рабочую температуру;
• продолжительность нагрева;
• количество температурных циклов;
• длину участка трубопровода;
• расположение неподвижных опор;
• наличие компенсаторов.

Неправильное расположение опор способно ограничить движение трубы и привести к накоплению напряжений.

Почему важна коррозионная стойкость опор

Опоры нефтегазовых трубопроводов часто эксплуатируются на открытом воздухе. Они подвергаются воздействию дождя, снега, влажности и перепадов температур.

На промышленных объектах к этим факторам могут добавляться пары и аэрозоли различных веществ. Поэтому защита металлических элементов от коррозии имеет большое значение.

Для защиты конструкций применяются лакокрасочные покрытия, грунтование, цинкование и другие технологии. Выбор конкретного способа зависит от условий эксплуатации и требований проекта.

Особенно тщательно необходимо защищать сварные швы, места соединений и участки, где может скапливаться влага.

Какой металл используют для изготовления опор

Для изготовления опор обычно применяются конструкционные и низколегированные стали. Конкретный материал выбирается с учетом температуры, нагрузки и условий эксплуатации.

Если объект расположен в регионе с низкими температурами, необходимо учитывать хладостойкость стали. Материал должен сохранять достаточную прочность и ударную вязкость при расчетной температуре.

Для ответственных конструкций важно контролировать качество металлопроката. Наличие сертификата позволяет подтвердить марку стали, химический состав и основные механические характеристики.

При выборе материала рекомендуется учитывать:

• рабочую температуру;
• расчетную нагрузку;
• минимальную температуру окружающей среды;
• коррозионную активность;
• требования к сварке;
• наличие сертификата качества.

Использование подходящей стали напрямую влияет на надежность всей опорной конструкции.

Особенности сварных опор

Многие опоры трубопроводов представляют собой сварные конструкции. Их прочность зависит не только от характеристик металла, но и от качества сварных соединений.

При изготовлении необходимо соблюдать технологию сварки, выбирать подходящие электроды или сварочную проволоку и контролировать геометрию готового изделия.

Особое внимание уделяется участкам, которые испытывают значительные нагрузки. Дефекты сварных швов могут стать причиной концентрации напряжений и постепенного разрушения конструкции.

После изготовления ответственных опор может потребоваться контроль качества сварных соединений в соответствии с требованиями проекта и применяемых нормативных документов.

Как выбрать опоры для трубопроводов высокого давления

Трубопроводы высокого давления требуют особенно внимательного расчета. При повышении давления увеличиваются нагрузки, которые передаются на отдельные элементы системы.

Опоры должны учитывать не только вертикальную нагрузку, но и возникающие осевые усилия. Особое значение имеет расположение неподвижных точек и компенсирующих элементов.

Для таких систем нельзя выбирать опоры только по наружному диаметру трубы. Необходимо учитывать фактические расчетные нагрузки и режимы эксплуатации.

При проектировании рекомендуется отдельно проверять наиболее нагруженные участки, включая места установки арматуры, ответвлений и соединений с оборудованием.

Как выбрать опоры для подземных трубопроводов

Для подземных трубопроводов используются другие конструктивные решения. Здесь необходимо учитывать взаимодействие трубы с грунтом, возможность температурного перемещения и защиту от коррозии.

В зависимости от схемы трубопровода могут применяться специальные опорные конструкции, направляющие элементы и защитные устройства в местах выхода трубы на поверхность.

Большое значение имеет состояние изоляции. Контакт металлических элементов с защитным покрытием не должен приводить к его повреждению.

Также необходимо предусматривать защиту от воздействия грунтовой влаги и других факторов, способных ускорить коррозию.

Опоры для технологических трубопроводов

На нефтеперерабатывающих и газоперерабатывающих предприятиях одновременно используется большое количество технологических трубопроводов.

Они могут транспортировать среды с разной температурой, давлением и химическим составом. Поэтому универсальная опора для всех систем не подходит.

Для каждого участка необходимо определить его рабочие параметры и характер перемещений. Трубопроводы горячих технологических установок требуют особого внимания к температурному расширению, а линии с холодными средами — к воздействию низких температур и возможному образованию конденсата.

Опорная система должна соответствовать конкретному назначению трубопровода и общей схеме технологической установки.

Расстояние между опорами трубопроводов

Расстояние между опорами определяется расчетом. На него влияют диаметр трубы, толщина стенки, масса рабочей среды, наличие изоляции и допустимый прогиб.

Если опоры расположены слишком далеко друг от друга, трубопровод может чрезмерно прогибаться. Это увеличивает напряжения и может привести к повреждению отдельных элементов.

Если опоры расположены слишком часто, возрастает количество точек контакта и может увеличиваться сопротивление температурному перемещению.

Поэтому оптимальное расстояние определяется с учетом конкретных параметров трубопровода и расчетной схемы.

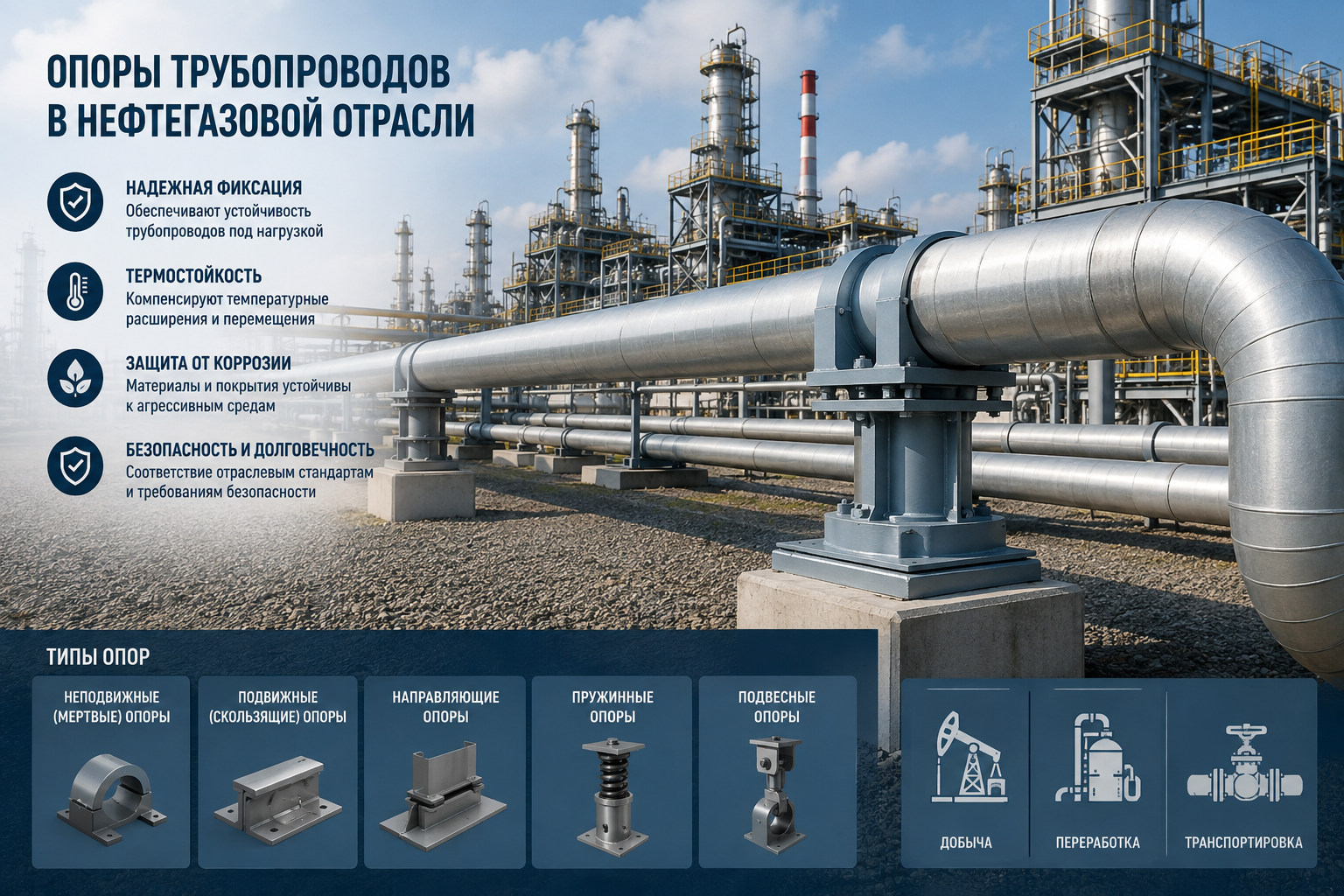

Изображение носит ознакомительный характер и может отличаться от фактического вида объекта

Как выбрать опоры трубопроводов для нефтегазовой отрасли

Подбор опор должен начинаться с анализа условий эксплуатации. Необходимо определить характеристики трубы, рабочей среды и внешней среды, а затем рассчитать действующие нагрузки.

При выборе опор рекомендуется учитывать:

• диаметр и толщину стенки трубы;
• массу трубопровода;
• рабочее давление;
• диапазон температур;
• свойства транспортируемой среды;
• величину температурного расширения;
• наличие теплоизоляции;
• тип прокладки;
• ветровые и другие внешние нагрузки;
• требования к антикоррозионной защите.

После этого определяется оптимальное сочетание неподвижных и подвижных конструкций.

Какие ошибки допускают при выборе опор

Одна из распространенных ошибок заключается в выборе опоры только по диаметру трубы. Однако одинаковые по диаметру трубопроводы могут иметь совершенно разные нагрузки из-за различий в толщине стенки, рабочей среде и теплоизоляции.

Другой проблемой становится неправильный учет температурного расширения. Если подвижная опора не позволяет трубе перемещаться, дополнительные усилия передаются на другие элементы системы.

Также нельзя игнорировать воздействие окружающей среды. На открытых нефтегазовых объектах недостаточная защита от коррозии может значительно сократить срок службы металлических конструкций.

При выборе опор важно учитывать не отдельный параметр, а всю совокупность условий эксплуатации.

На что обратить внимание при покупке опор

Для ответственных нефтегазовых объектов необходимо контролировать качество готовых изделий и металлопроката, из которого они изготовлены.

Перед закупкой следует проверить техническую документацию, размеры, материал и расчетную несущую способность. Важно убедиться, что конструкция соответствует проектным требованиям.

При выборе поставщика рекомендуется обратить внимание на:

• наличие сертификатов качества;
• соответствие продукции проектной документации;
• качество сварных соединений;
• наличие антикоррозионного покрытия;
• точность геометрических размеров;
• опыт поставщика в промышленном строительстве;
• возможность изготовления нестандартных конструкций.

Такой подход позволяет снизить риск проблем уже на этапе монтажа и дальнейшей эксплуатации.

Опоры трубопроводов для нефтегазовой отрасли работают в условиях повышенных механических и температурных нагрузок, поэтому к их выбору предъявляются серьезные требования. Конструкция должна учитывать вес трубопровода, рабочей среды и изоляции, внутреннее давление, температурные перемещения, вибрацию и воздействие окружающей среды.

Неподвижные опоры обеспечивают фиксацию трубопровода, а подвижные позволяют компенсировать его температурное расширение. В зависимости от нагрузки и величины перемещений могут использоваться скользящие, катковые, роликовые и другие конструкции.

При выборе необходимо учитывать:

• соответствие опоры расчетным нагрузкам;
• рабочий температурный диапазон;
• направление перемещения трубопровода;
• материал и качество изготовления;
• защиту от коррозии;
• требования проектной документации;
• наличие подтверждающих документов.

Грамотно подобранная опорная система позволяет снизить нагрузку на трубопровод, сварные соединения и технологическое оборудование. Для нефтегазовых объектов это особенно важно, поскольку надежность каждого элемента напрямую влияет на безопасность и стабильность работы всей системы.
