Трубопроводная система должна сохранять проектное положение на протяжении всего срока эксплуатации. Под действием собственного веса, рабочей среды, температуры, давления и внешних нагрузок труба может перемещаться, прогибаться и создавать дополнительные усилия в местах соединений. Чтобы этого не происходило, применяются специальные конструкции — опоры и крепления.

При этом требования к ним существенно отличаются в зависимости от способа прокладки. Надземный трубопровод находится на эстакадах, стойках или других строительных конструкциях и практически полностью передает свой вес на опоры. Подземный трубопровод взаимодействует с грунтом, поэтому здесь необходимо учитывать глубину заложения, характеристики основания, давление грунта и защиту трубы от внешних воздействий.

Именно поэтому опоры трубопроводов для прокладки нельзя выбирать только по диаметру трубы. Необходимо учитывать весь комплекс условий, в которых будет работать система.

Для чего нужны опоры трубопроводов

Основная задача опоры — удерживать трубопровод в заданном положении и передавать возникающие нагрузки на основание или строительную конструкцию.

На первый взгляд кажется, что достаточно установить опоры через определенное расстояние и закрепить на них трубу. На практике система работает сложнее. Стальная труба изменяет длину при нагреве и охлаждении, может перемещаться под действием давления, а рабочая среда создает дополнительный вес.

Например, стальная труба диаметром 273 мм с толщиной стенки 8 мм весит примерно 52 кг на метр. Если внутри находится вода, к этому добавляется около 58 кг на метр.

Получается, что только труба и вода создают нагрузку примерно 110 кг на каждый метр. При расстоянии между опорами 6 м на одну опору приходится около 660 кг вертикальной нагрузки, не считая теплоизоляции, арматуры и других элементов.

Если трубопровод имеет диаметр 530 мм, нагрузка будет уже значительно выше. Поэтому расстояние между опорами и их несущая способность должны определяться с учетом реальных условий эксплуатации.

Кроме вертикальной нагрузки, опора может воспринимать горизонтальные и продольные усилия. Они появляются, например, при температурном расширении, изменении давления, работе компенсаторов и остановке или запуске трубопровода.

Чем отличается надземная прокладка

При надземной прокладке трубопровод располагается на эстакадах, стойках, фундаментах или специальных металлических конструкциях.

В этом случае труба фактически находится на опорной системе, поэтому вес трубопровода необходимо распределить таким образом, чтобы не возникало чрезмерных прогибов.

На конструкцию воздействуют:

• собственный вес трубы
• масса рабочей среды
• вес теплоизоляции
• арматура и фланцевые соединения
• температурные перемещения
• ветер
• вибрация
• дополнительные технологические нагрузки

собственный вес трубы;

масса рабочей среды;

вес теплоизоляции;

арматура и фланцевые соединения;

температурные перемещения;

ветер;

вибрация;

дополнительные технологические нагрузки.

Особенность надземной системы заключается в том, что все эти нагрузки необходимо передать на строительные конструкции.

Например, участок трубопровода длиной 30 м может весить несколько тонн вместе с рабочей средой и изоляцией. Если нагрузка распределена неправильно, отдельные опоры будут перегружаться, а сама труба может получить недопустимый прогиб.

Поэтому при проектировании учитывается не только количество опор, но и их расположение.

Почему важны температурные перемещения

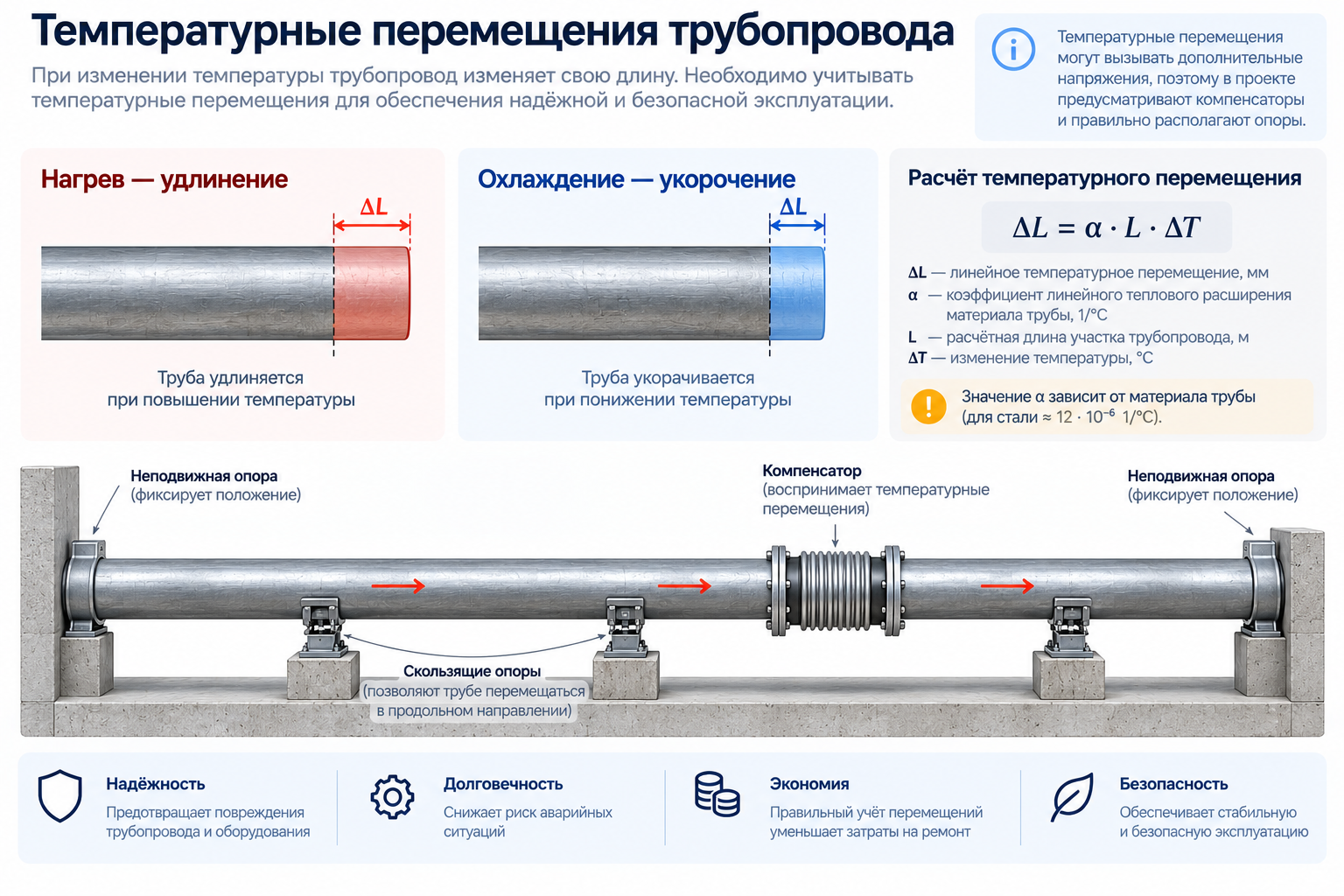

Одно из главных отличий надземных трубопроводов — заметное влияние температуры.

Сталь расширяется при нагревании и сжимается при охлаждении. Для предварительной оценки можно использовать коэффициент линейного расширения около 12 × 10⁻⁶ 1/°C.

Например, если стальной участок длиной 30 м нагревается на 100 °C, его удлинение составит примерно:

30 × 0,000012 × 100 = 0,036 м,
то есть около 36 мм.

На участке длиной 50 м при таком же перепаде температуры перемещение составит уже около 60 мм.

Если полностью зафиксировать трубу и не предусмотреть возможность перемещения, в металле возникнут дополнительные напряжения. Поэтому в надземных системах используются разные типы опор, в том числе неподвижные и подвижные.

Неподвижные опоры

Неподвижная опора фиксирует трубопровод относительно основания и не позволяет ему свободно перемещаться в определенных направлениях.

Такие конструкции используются для восприятия продольных и поперечных усилий, возникающих в трубопроводе.

Особенно важное значение неподвижные опоры имеют рядом с компенсаторами, поворотами трассы, ответвлениями и другими участками, где необходимо управлять направлением температурных перемещений.

Однако устанавливать неподвижные опоры в произвольных местах нельзя. Их положение определяется расчетом трубопроводной системы.

Если поставить жесткое крепление там, где труба должна свободно перемещаться, можно получить дополнительные нагрузки на сварные соединения, арматуру и оборудование.

Подвижные опоры

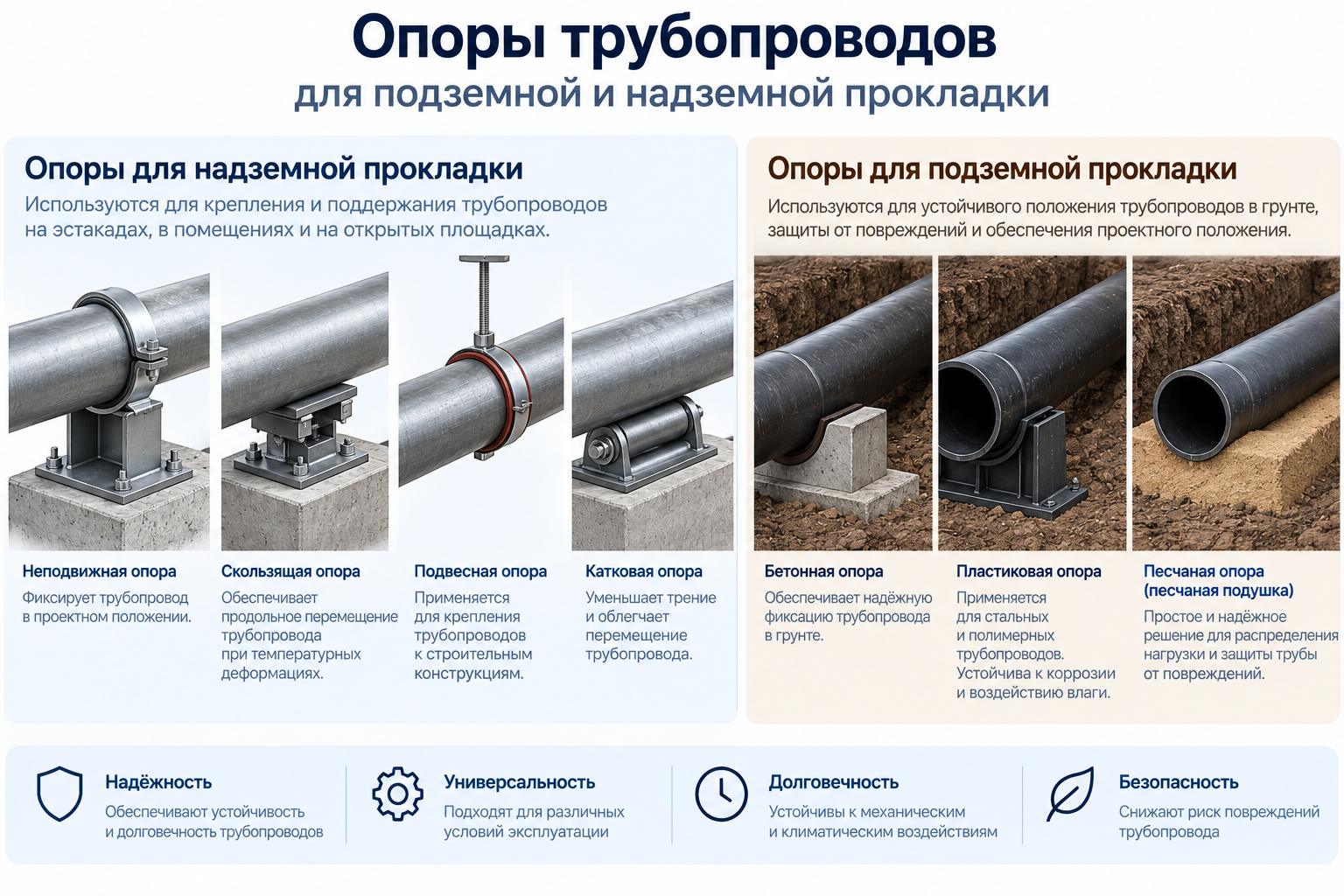

Подвижная опора выполняет другую функцию. Она удерживает трубопровод по высоте и не дает ему смещаться в нежелательном направлении, но при этом позволяет перемещаться вдоль предусмотренной оси.

Например, труба может скользить по опорной поверхности при нагреве. Благодаря этому температурное расширение распределяется по трассе и не создает чрезмерных усилий в одном месте.

В зависимости от конструкции применяются скользящие, катковые, направляющие и другие виды подвижных опор.

Выбор конкретного решения зависит от диаметра трубопровода, температуры, массы и величины расчетного перемещения.

Особенности подземной прокладки

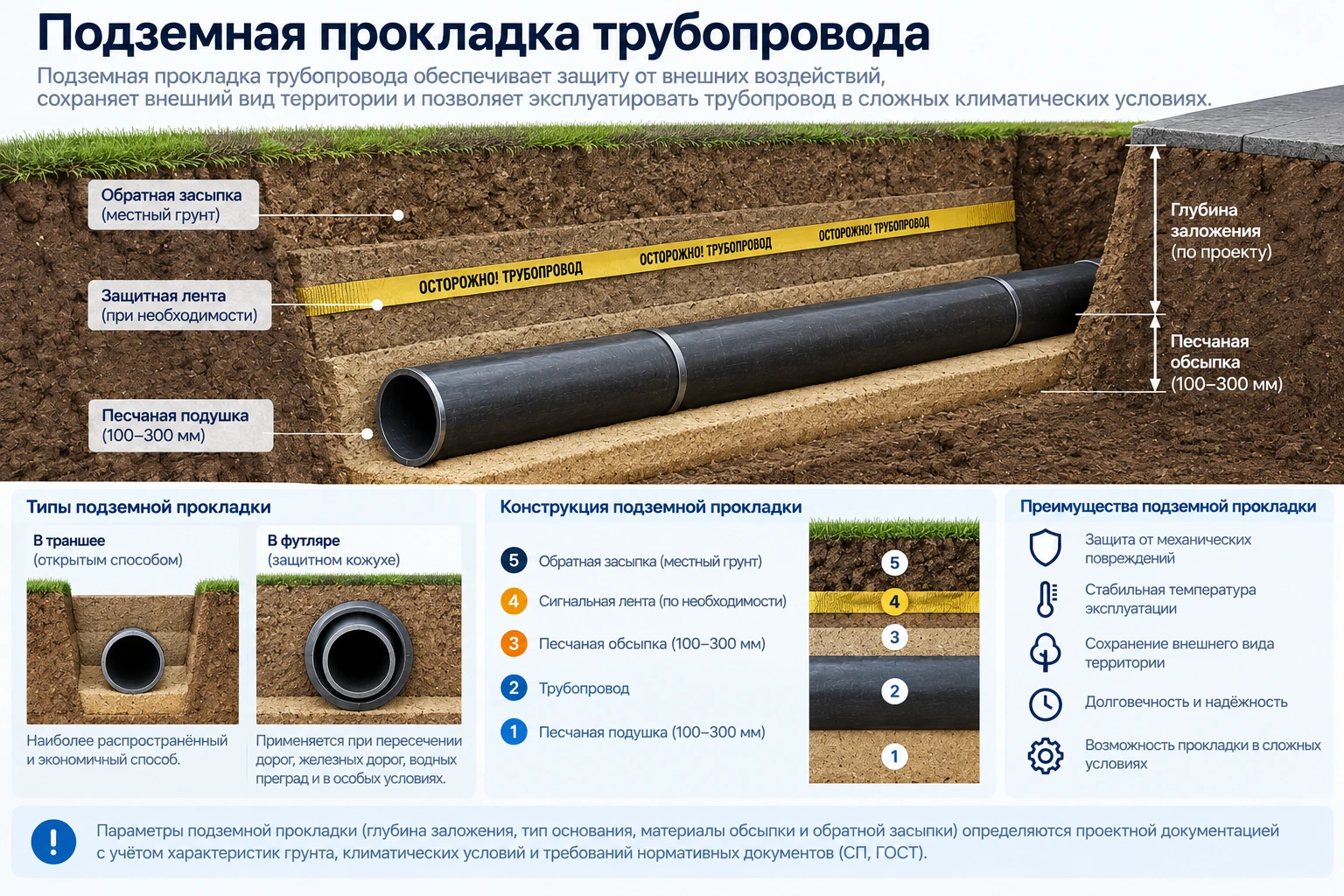

При подземной прокладке ситуация меняется. Трубопровод размещается в траншее и взаимодействует с окружающим грунтом.

Грунт частично воспринимает нагрузки и ограничивает перемещения трубы. Поэтому отдельная система опор в привычном для надземных эстакад виде используется не всегда.

Однако это не означает, что подземный трубопровод вообще не нуждается в специальных опорных элементах.

При проектировании могут применяться специальные конструкции в местах переходов, камер, колодцев, подключения оборудования и других участках, где трубу необходимо зафиксировать или направить.

Особое внимание уделяется основанию траншеи. Если грунт под трубой оседает неравномерно, трубопровод может получить дополнительный изгиб. При недостаточной подготовке основания нагрузка будет распределяться неравномерно.

Поэтому для подземной системы важны не только характеристики самой трубы, но и состояние грунта.

Воздействие грунта на трубопровод

Подземный трубопровод находится под воздействием массы грунта, расположенного над ним.

Допустим, труба проложена на глубине 2 м. На нее действует вес грунтовой засыпки, а при расположении трассы под дорогой добавляются нагрузки от транспорта.

При этом величина нагрузки зависит от типа грунта, глубины, ширины траншеи, плотности засыпки и других факторов.

Кроме вертикального давления, грунт может создавать боковые нагрузки. Если происходят подвижки или неравномерная осадка основания, труба получает дополнительные изгибающие усилия.

Именно поэтому подземные опоры трубопроводов для прокладки должны рассматриваться как часть всей системы, а не как отдельный металлический элемент.

Защита от коррозии

Для подземных трубопроводов вопрос защиты от коррозии особенно важен.

Стальная труба находится в контакте с грунтом, который может содержать влагу и растворенные соли. При повреждении защитного покрытия скорость коррозии может существенно увеличиться.

Поэтому при выборе опорных элементов необходимо учитывать их взаимодействие с защитным покрытием трубы.

Если металлическая опора непосредственно контактирует с трубой и повреждает изоляционный слой, в этом месте может появиться очаг коррозии.

Для этого применяются специальные прокладки, защитные элементы и другие решения, предусмотренные конструкцией.

Надземные опоры тоже нуждаются в защите, но условия отличаются. Здесь основными факторами являются атмосферные осадки, влажность, перепады температуры и воздействие промышленной среды.

Главное отличие подземных и надземных систем

Основное различие заключается в характере передачи нагрузки.

В надземной системе трубопровод опирается на специально рассчитанные конструкции. Вес трубы, рабочей среды и дополнительного оборудования передается через опоры на фундамент, эстакаду или стойки.

В подземной системе значительная часть нагрузки взаимодействует с грунтом. Поэтому необходимо учитывать не только вес трубопровода, но и давление грунта, состояние основания, глубину заложения и возможные перемещения грунта.

Кроме того, надземная система обычно требует более детального учета температурных перемещений, поскольку труба свободнее реагирует на изменение температуры.

Подземная труба тоже расширяется и сжимается, но взаимодействие с грунтом ограничивает ее перемещения и меняет характер возникающих усилий.

Почему нельзя выбирать опору только по диаметру трубы

Диаметр — важный параметр, но он не дает полной картины.

Рассмотрим две трубы диаметром 219 мм. У первой толщина стенки составляет 6 мм, у второй — 12 мм. Внешний диаметр одинаковый, но масса одного метра второй трубы будет существенно выше.

Кроме того, внутри может находиться вода, нефть, газ или другая рабочая среда с различной плотностью.

Дополнительную нагрузку создают теплоизоляция, защитные покрытия, фланцы, задвижки и другое оборудование.

Поэтому для выбора опоры необходимо знать хотя бы:

диаметр + толщину стенки + массу рабочей среды + температуру + расстояние между опорами.

Для ответственных систем этого набора недостаточно — требуется полноценный расчет.

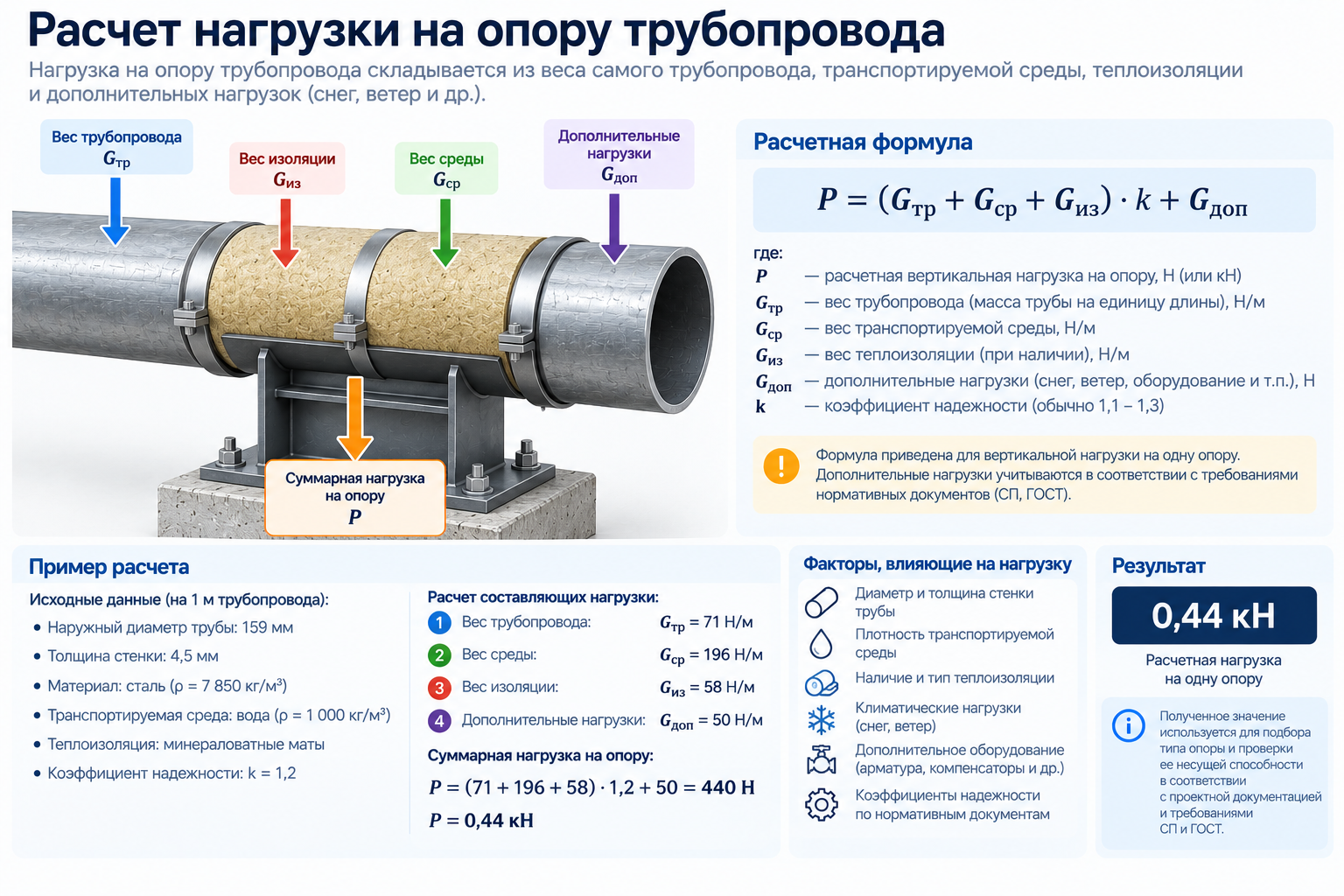

Как рассчитывается нагрузка на опору

Для предварительной оценки можно определить суммарную нагрузку от одного участка трубопровода.

Например, если масса трубы составляет 60 кг/м, рабочей среды — 80 кг/м, а теплоизоляции — 10 кг/м, общая нагрузка составит:

60 + 80 + 10 = 150 кг/м.

Если расстояние между опорами 6 м, расчетная вертикальная нагрузка на один промежуточный участок составит примерно:

150 × 6 = 900 кг.

Это упрощенный пример. В реальном проекте нагрузка распределяется с учетом расположения опор, веса арматуры, сосредоточенных нагрузок и коэффициентов запаса.

Но уже такой расчет показывает, почему нельзя выбирать опору только по внешнему диаметру трубы.

Расстояние между опорами

Чем больше расстояние между опорами, тем выше нагрузка на каждую конструкцию и тем больше прогиб трубопровода между точками опоры.

Слишком большое расстояние может привести к чрезмерному прогибу. Слишком маленькое увеличивает количество опор, металлоемкость и стоимость монтажа.

Поэтому задача проектировщика заключается в поиске рационального расстояния, при котором трубопровод выдерживает нагрузку, а конструкция остается экономичной.

Например, если вместо 10 опор на участке установить 20, стоимость самих конструкций и монтажных работ возрастет. Но если установить слишком мало опор, потребуется значительно более мощная конструкция, а прогиб трубы может превысить допустимое значение.

Оптимальное решение определяется расчетом.

Что происходит при неправильном выборе опор

Ошибки в выборе опор могут проявиться не сразу.

Если опоры расположены неправильно, трубопровод может получить повышенные напряжения, прогибы и дополнительные нагрузки на сварные соединения.

При температурном расширении могут возникнуть усилия, которые передадутся на арматуру и подключенное оборудование.

Для подземного трубопровода последствия могут быть связаны с неравномерной осадкой основания или повреждением защитного покрытия.

Поэтому опора должна рассматриваться не как простой металлический кронштейн, а как элемент общей расчетной системы.

Какие материалы применяются для изготовления опор

Для изготовления опорных конструкций часто используется углеродистая и низколегированная конструкционная сталь.

Выбор марки зависит от температуры эксплуатации, расчетных нагрузок, условий окружающей среды и требований проекта.

Для наружных конструкций важна защита от коррозии. Это может быть окраска, грунтование, оцинкование или другое предусмотренное проектом покрытие.

Если опора работает во влажной или агрессивной среде, требования к защите металла становятся особенно важными.

Также необходимо учитывать сварные соединения. Даже качественный металл не обеспечит надежность конструкции, если сварка выполнена с нарушением требований технологии.

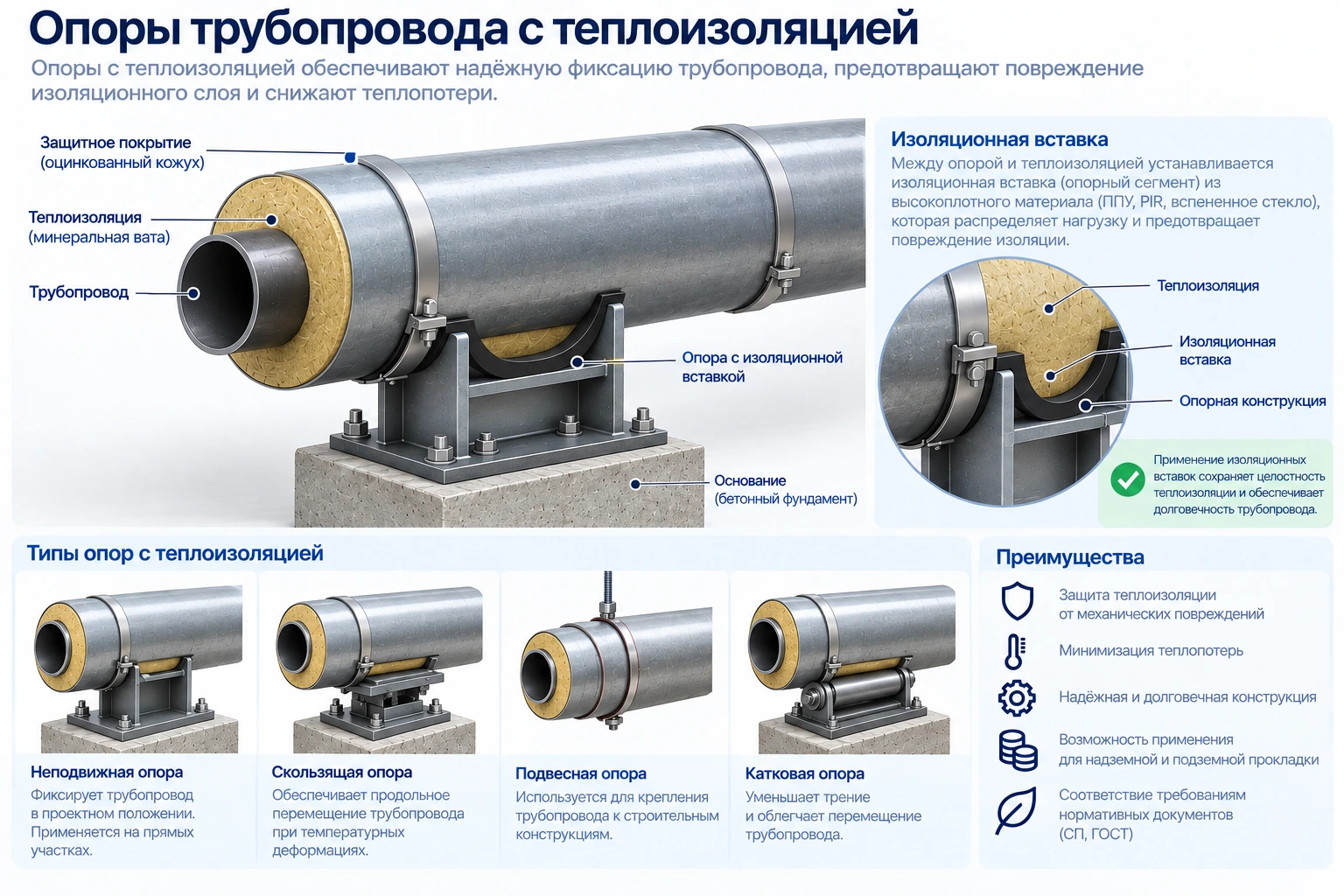

Опоры для трубопроводов с теплоизоляцией

На промышленных объектах трубопроводы часто покрываются теплоизоляцией.

В этом случае опора должна учитывать не только диаметр самой трубы, но и внешний размер изоляционного слоя.

Например, если наружный диаметр трубы составляет 273 мм, а толщина теплоизоляции — 50 мм, внешний диаметр изолированного трубопровода будет уже около:

273 + 50 × 2 = 373 мм.

Если дополнительно предусмотрен защитный кожух, размер станет еще больше.

Это необходимо учитывать при проектировании опорных конструкций, чтобы они не сжимали изоляцию и не нарушали защитный слой.

Особенности опор на участках с арматурой

Задвижки, клапаны, фильтры и другие элементы трубопровода могут иметь значительную массу.

Например, если обычный метр трубы весит 100 кг, а установленная на участке задвижка весит 250 кг, эта нагрузка уже не распределяется равномерно по длине трубопровода.

В месте установки тяжелой арматуры может потребоваться дополнительная опора.

То же относится к фланцевым соединениям и другим массивным элементам.

Поэтому при расчете нельзя учитывать только равномерно распределенную массу трубы и рабочей среды.

Как выбрать опоры для подземного трубопровода

Для подземной системы необходимо сначала определить условия прокладки.

Важны глубина траншеи, характеристики грунта, наличие грунтовых вод, тип основания и нагрузки на поверхность.

Если трубопровод проходит под автомобильной дорогой, необходимо учитывать дополнительное воздействие транспорта. Если трасса расположена на слабом или неоднородном грунте, особое внимание уделяют подготовке основания и распределению нагрузки.

Также проверяется состояние защитного покрытия трубы и способ взаимодействия опорных элементов с изоляцией.

Как выбрать опоры для надземного трубопровода

Для надземной системы сначала определяют общую массу трубопровода и расстояние между опорами.

Затем рассчитывают вертикальные и горизонтальные нагрузки, температурные перемещения и необходимость фиксации отдельных участков.

Отдельно рассматривается расположение неподвижных и подвижных опор.

При этом учитывается не только труба, но и все элементы, которые будут находиться на ней: изоляция, арматура, фланцы, компенсаторы и другое оборудование.

Для наружных эстакад дополнительно проверяют воздействие ветра и коррозионные условия.

Что нужно знать перед заказом

Чтобы правильно подобрать опоры трубопроводов для прокладки, поставщику или проектной организации желательно предоставить максимально полные исходные данные.

Основными параметрами являются:

• диаметр трубы
• толщина стенки
• материал трубы
• рабочая среда
• температура и давление
• способ прокладки
• расстояние между опорами
• наличие теплоизоляции
• расположение арматуры
• расчетные температурные перемещения
• условия окружающей среды

диаметр трубы;

толщина стенки;

материал трубы;

рабочая среда;

температура и давление;

способ прокладки;

расстояние между опорами;

наличие теплоизоляции;

расположение арматуры;

расчетные температурные перемещения;

условия окружающей среды.

Чем точнее исходные данные, тем меньше вероятность заказать конструкцию с недостаточной или избыточной несущей способностью.

Как избежать переплаты

Избыточная металлоемкость также является проблемой.

Если для трубопровода достаточно опоры массой 40 кг, нет смысла без расчета устанавливать конструкцию массой 80 кг. При десятках или сотнях опор разница становится существенной.

Например, для 100 опор дополнительный металл по 40 кг даст:

100 × 40 = 4000 кг, или 4 т.

К этому добавляются затраты на транспортировку, монтаж и обслуживание.

Поэтому оптимальная конструкция — не самая массивная, а та, которая обеспечивает необходимую прочность и устойчивость с учетом реальных нагрузок.

Чем отличаются требования к подземным и надземным опорам

Условно основные различия можно представить следующим образом:

Параметр	Надземная прокладка	Подземная прокладка
Основная нагрузка	Вес трубы и среды	Вес трубы, грунта и внешних нагрузок
Температурные перемещения	Часто существенно влияют	Ограничиваются грунтом
Ветер	Необходимо учитывать	Обычно не влияет непосредственно
Грунт	Передает нагрузку через фундамент	Непосредственно взаимодействует с трубой
Коррозия	Атмосферная	Грунтовая и электрохимическая
Типовые решения	Неподвижные и подвижные опоры	Опорные и направляющие элементы по проекту
Контроль состояния	Относительно доступен	Сложнее из-за расположения в грунте

При этом конкретное решение всегда определяется проектом. Нельзя использовать эту таблицу как готовую схему выбора без расчета.

Правильно подобранные опоры обеспечивают стабильное положение трубопровода, равномерное распределение нагрузки и возможность контролируемых температурных перемещений.

Для надземной прокладки особенно важны собственный вес трубопровода, масса рабочей среды, температурное расширение, ветровые нагрузки и правильное расположение неподвижных и подвижных опор.

Для подземных систем на первый план выходят взаимодействие с грунтом, качество основания, глубина заложения, внешние нагрузки и защита от коррозии.

Поэтому опоры трубопроводов для прокладки необходимо подбирать не только по диаметру трубы. Нужно учитывать толщину стенки, массу системы, температуру, давление, изоляцию, арматуру, расстояние между опорами и условия эксплуатации. Только такой подход позволяет получить конструкцию, которая будет достаточно прочной, безопасной и при этом не потребует лишних затрат на металл и монтаж.
