Подвижные опоры трубопроводов: типы и особенности конструкции

Изображение носит ознакомительный характер и может отличаться от фактического вида объекта

Для чего нужны подвижные опоры трубопроводов

Подвижные опоры трубопроводов используются для фиксации труб в заданном положении с возможностью их перемещения в определенном направлении. Такая конструкция особенно важна для систем, по которым транспортируются горячие жидкости, пар или другие среды с высокой температурой.

При нагреве металлическая труба расширяется, а при охлаждении снова сокращается. Если полностью зафиксировать ее по всей длине, температурные деформации будут создавать дополнительные напряжения в стенках трубы, сварных швах, фланцевых соединениях и арматуре.

Подвижная опора удерживает трубопровод и одновременно позволяет ему компенсировать температурное расширение. Благодаря этому нагрузка распределяется более равномерно, а риск повреждения отдельных участков системы снижается.

Именно поэтому типы подвижных опор трубопроводов выбираются не только по диаметру трубы. Необходимо учитывать направление перемещения, температуру, массу конструкции, рабочее давление и особенности конкретной трубопроводной системы.

Что такое подвижная опора трубопровода

Подвижная опора представляет собой конструкцию, которая поддерживает трубопровод, но не препятствует его перемещению в предусмотренном направлении.

При этом важно понимать, что «подвижная» не означает свободное движение трубы во все стороны. В большинстве случаев конструкция ограничивает нежелательные перемещения и разрешает только те смещения, которые предусмотрены проектом.

Например, труба может свободно перемещаться вдоль своей оси, но при этом не должна смещаться в поперечном направлении. В другой конструкции допускается горизонтальное перемещение, а вертикальное полностью ограничивается.

Такой принцип позволяет управлять поведением трубопровода при нагреве, охлаждении и воздействии внешних нагрузок.

Подвижные опоры применяются на тепловых сетях, промышленных предприятиях, нефтегазовых объектах, котельных, электростанциях и других объектах, где трубопровод испытывает значительные температурные или механические воздействия.

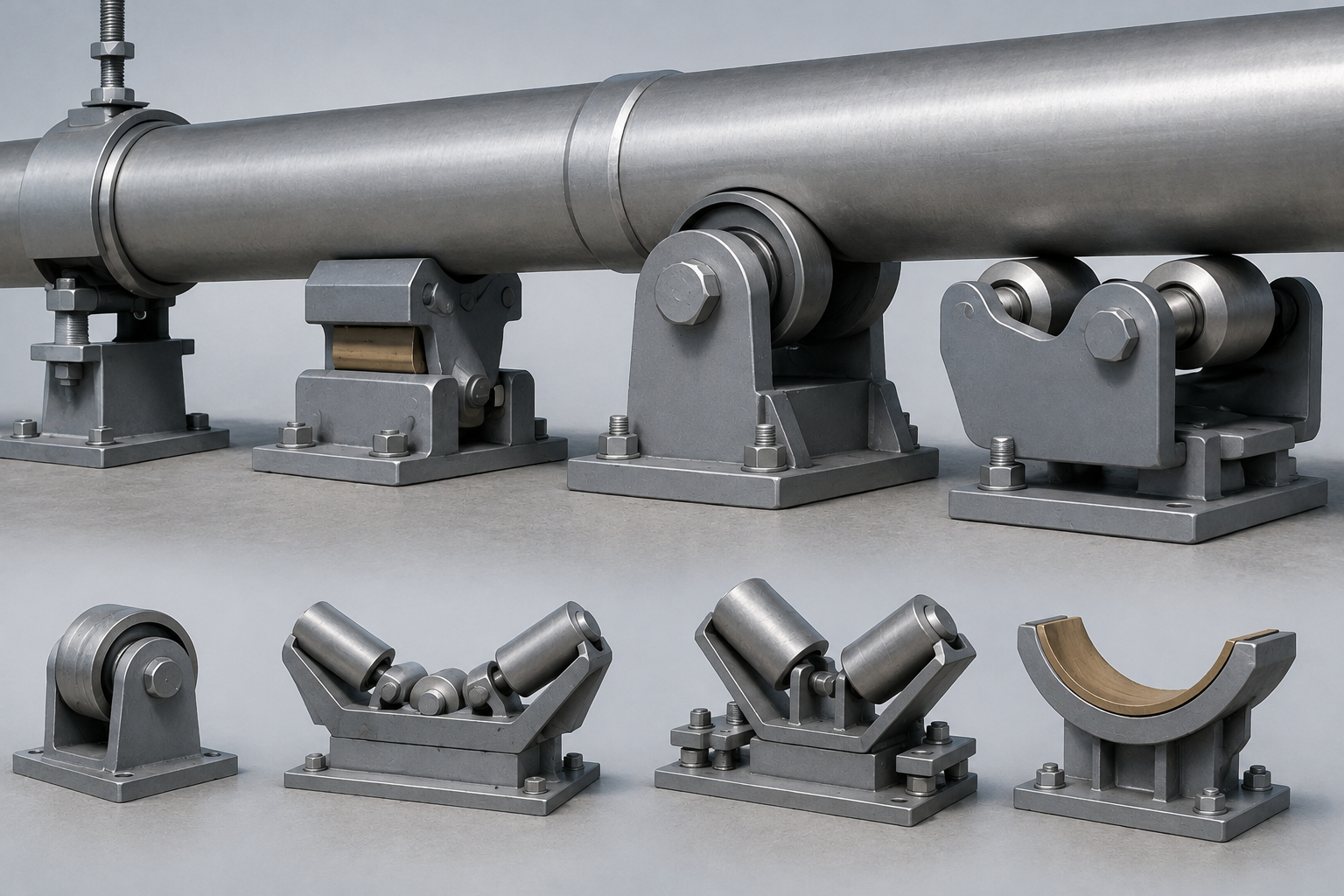

Какие бывают типы подвижных опор трубопроводов

Конструкция подвижной опоры зависит от того, каким способом обеспечивается перемещение трубы. Наиболее распространенными являются скользящие, катковые и роликовые конструкции. Также применяются подвесные решения, которые позволяют удерживать трубопровод сверху.

Каждый тип имеет свои особенности. Скользящая опора обеспечивает перемещение за счет скольжения контактирующих поверхностей. В катковых и роликовых конструкциях сопротивление движению уменьшается благодаря вращению элементов.

Выбор конкретного решения зависит от нагрузки и величины температурных перемещений.

При подборе подвижной опоры необходимо учитывать:

• диаметр трубопровода;
• массу трубы и рабочей среды;
• температуру эксплуатации;
• величину температурного расширения;
• направление перемещения;
• рабочее давление;
• наличие теплоизоляции;
• особенности строительных конструкций.

Только после оценки этих параметров можно определить, какой тип опоры будет оптимальным.

Скользящие подвижные опоры

Скользящие опоры являются одним из наиболее распространенных вариантов. Их конструкция позволяет трубе перемещаться относительно опорной поверхности при изменении температуры.

Когда трубопровод нагревается, его длина увеличивается. Труба начинает перемещаться по опоре, а возникающее сопротивление зависит от материалов контактирующих поверхностей и нагрузки.

Главным преимуществом скользящих конструкций считается простота. Они не требуют сложного механизма и подходят для большого количества промышленных и коммунальных трубопроводов.

Однако при расчете необходимо учитывать силу трения. Она создает дополнительную горизонтальную нагрузку, которая передается на опорные конструкции.

Чем больше диаметр и масса трубопровода, тем выше может быть сила трения. Поэтому для крупных и тяжелых систем иногда целесообразнее использовать катковые или роликовые решения.

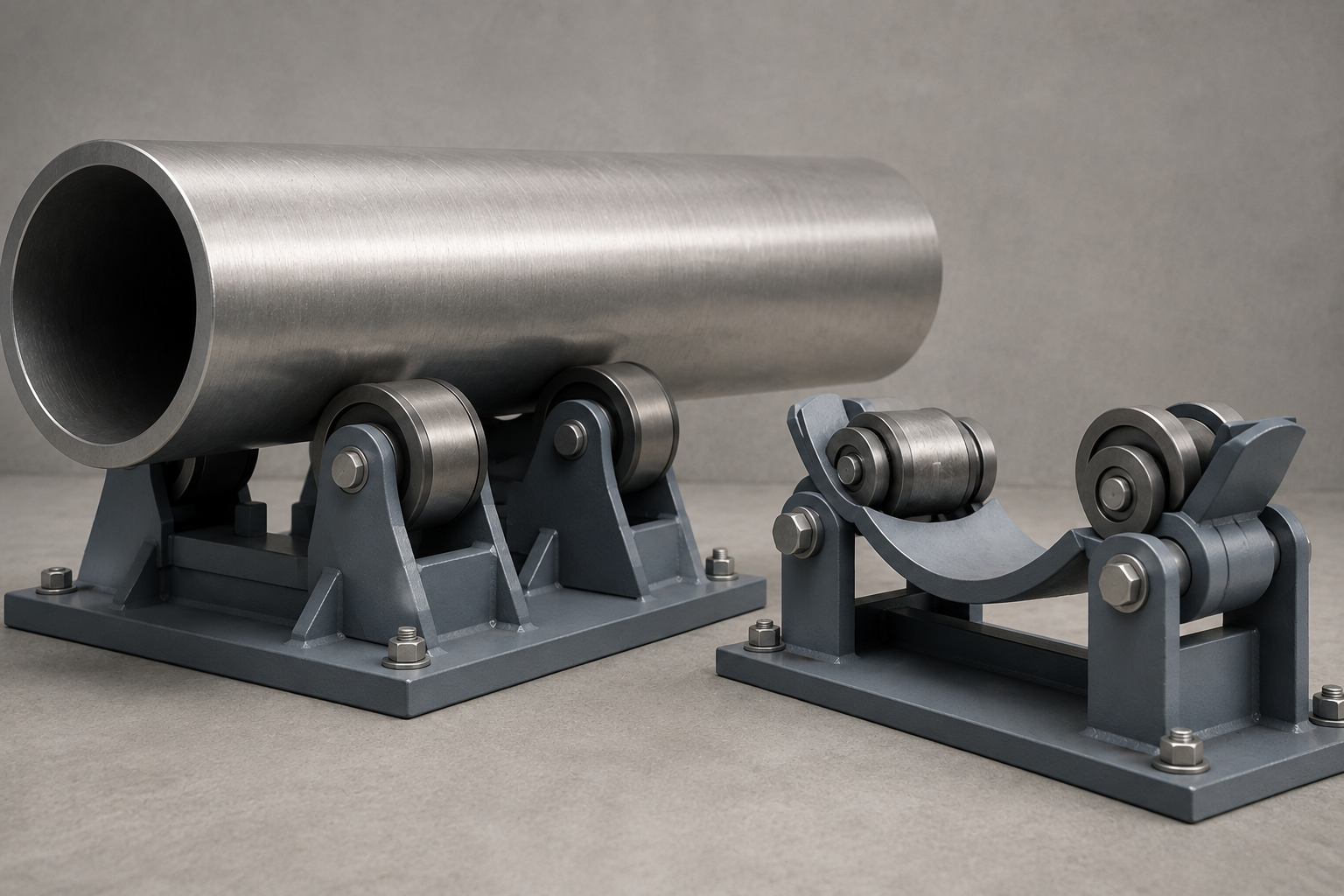

Катковые и роликовые опоры

Катковые и роликовые опоры предназначены для уменьшения сопротивления перемещению трубопровода. Вместо непосредственного скольжения используются вращающиеся элементы, благодаря чему труба может перемещаться с меньшими потерями на трение.

Такие конструкции особенно актуальны для длинных трубопроводов и систем, в которых температурные перемещения достигают значительной величины.

При больших диаметрах труб использование роликов позволяет снизить горизонтальные усилия, возникающие при расширении металла. Это уменьшает нагрузку на неподвижные опоры и другие элементы системы.

Конструкция должна быть рассчитана на вес трубопровода, рабочей среды, изоляции и дополнительного оборудования. Также необходимо учитывать состояние роликов и возможность их нормальной работы в условиях повышенной температуры, влажности или загрязнения.

Подвесные подвижные опоры

Подвесные конструкции отличаются тем, что трубопровод удерживается не снизу, а с помощью подвесных элементов, закрепленных на строительных конструкциях.

Такой вариант позволяет организовать трубопровод в условиях ограниченного пространства и сохранить свободную зону под ним. Подвесные опоры часто применяются внутри производственных зданий, на технологических установках и эстакадах.

Особенность конструкции заключается в необходимости учитывать не только вес трубы, но и возможность ее перемещения во время нагрева. Подвес должен сохранять устойчивость и при этом не создавать избыточных ограничений.

В зависимости от схемы трубопровода подвес может допускать вертикальное или горизонтальное перемещение. Конкретная конструкция определяется расчетом и проектной схемой.

Чем подвижные опоры отличаются от неподвижных

Главное различие заключается в характере фиксации трубопровода. Неподвижная опора жестко закрепляет трубу и воспринимает возникающие усилия. Подвижная опора удерживает трубопровод, но позволяет ему перемещаться в заданном направлении.

Оба типа конструкций необходимы для нормальной работы трубопроводной системы. Нельзя просто заменить все неподвижные опоры подвижными или, наоборот, полностью зафиксировать трубу.

Неподвижные опоры создают точки фиксации, относительно которых происходит температурное расширение. Подвижные элементы обеспечивают необходимую свободу перемещения между этими точками.

Поэтому система опор проектируется как единая конструкция, где каждый элемент выполняет свою функцию.

Как температура влияет на работу подвижных опор

Температурное расширение является основной причиной использования подвижных опор. Сталь при нагреве увеличивает свои линейные размеры, и чем длиннее трубопровод, тем больше абсолютная величина перемещения.

Например, длинный участок горячего трубопровода может заметно изменить свою длину даже при относительно небольшом температурном расширении металла. Если это перемещение не учесть, в конструкции появятся дополнительные напряжения.

Подвижные опоры позволяют компенсировать такое изменение длины. При этом они должны быть расположены таким образом, чтобы направление движения трубы соответствовало проектной схеме.

При расчете подвижных опор учитывают:

• начальную температуру трубопровода;
• рабочую температуру;
• максимальную температуру;
• длину участка;
• коэффициент линейного расширения материала;
• расположение неподвижных опор;
• наличие компенсаторов.

Особенно внимательно необходимо проектировать системы, которые регулярно проходят циклы нагрева и охлаждения.

Как выбирается расстояние между подвижными опорами

Расстояние между опорами нельзя определять только по диаметру трубы. Необходимо учитывать ее массу, толщину стенки, свойства материала и допустимый прогиб.

Если расстояние слишком большое, труба может провисать под собственным весом и весом рабочей среды. Это увеличивает напряжения и может привести к деформации отдельных участков.

Слишком частое расположение опор также не всегда является преимуществом. Дополнительные точки крепления увеличивают количество мест контакта и могут создавать лишнее сопротивление температурному перемещению.

Поэтому расстояние между опорами определяется расчетом с учетом всех действующих нагрузок.

Для горячих трубопроводов дополнительно проверяют, насколько выбранная схема позволяет компенсировать температурное расширение без возникновения чрезмерных усилий.

Какие нагрузки воспринимают подвижные опоры

Основная нагрузка на опору формируется весом трубопровода. Однако расчетная масса включает не только саму трубу. Необходимо учитывать рабочую среду, теплоизоляцию, защитные покрытия, арматуру и другое оборудование.

Кроме вертикальной нагрузки на подвижную опору могут воздействовать горизонтальные силы. Они возникают из-за трения, температурного расширения, вибрации и других процессов.

В промышленных системах могут дополнительно учитываться ветровые и сейсмические воздействия. Если трубопровод расположен на открытой площадке, воздействие окружающей среды также становится частью расчета.

Поэтому конструкция опоры должна иметь достаточную прочность и жесткость для всех расчетных режимов.

Из чего изготавливают подвижные опоры

Для изготовления подвижных опор чаще всего применяются конструкционные и низколегированные стали. Материал выбирается с учетом нагрузки, температуры и условий окружающей среды.

В обычных условиях достаточно стандартных конструкционных сталей. Если конструкция работает при низких температурах, повышенной влажности или значительных механических нагрузках, могут потребоваться материалы с более подходящими характеристиками.

Для защиты от коррозии металлические элементы покрывают лакокрасочными составами, грунтами, цинком или используют другие способы защиты.

Особенно важно защищать опоры, расположенные на открытом воздухе. Постоянное воздействие влаги может привести к коррозии и постепенному снижению прочности конструкции.

Особенности подвижных опор для горячих трубопроводов

Для горячих трубопроводов подвижные опоры имеют особенно большое значение. При нагреве труба расширяется, и ее перемещение должно происходить без заклинивания.

Если опора начинает препятствовать движению, возникают дополнительные силы трения. При неправильной установке они могут передаваться на сварные соединения, компенсаторы и неподвижные опоры.

Поэтому перед монтажом необходимо убедиться, что все элементы конструкции установлены в правильном положении и не создают лишних ограничений.

Также важно учитывать теплоизоляцию. Ее масса увеличивает нагрузку на опоры, а конструкция должна обеспечивать надежное удержание трубы с учетом изоляционного слоя.

Подвижные опоры для трубопроводов с теплоизоляцией

Теплоизоляция применяется на большинстве трубопроводов, работающих с горячими или холодными средами. Она снижает теплопотери, но одновременно увеличивает массу конструкции.

Подвижная опора должна быть рассчитана с учетом веса изоляции и защитного покрытия. Кроме того, необходимо обеспечить сохранность теплоизоляционного слоя при перемещении трубы.

Если конструкция опоры подобрана неправильно, изоляция может повреждаться, сминаться или смещаться относительно трубы. Это снижает эффективность системы и создает дополнительные эксплуатационные проблемы.

Поэтому при проектировании необходимо рассматривать трубу, изоляцию и опорные элементы как единую систему.

Как правильно выбрать тип подвижной опоры

Выбор начинается с определения условий работы трубопровода. Необходимо установить, какое перемещение требуется обеспечить и какие нагрузки будут действовать на конструкцию.

Для стандартных систем с небольшими перемещениями часто достаточно скользящих опор. Если масса трубопровода большая, а температурные перемещения значительны, могут потребоваться катковые или роликовые конструкции.

При выборе подвижной опоры рекомендуется учитывать:

• тип трубопроводной системы;
• диаметр и массу трубы;
• температуру рабочей среды;
• величину температурного расширения;
• направление перемещения;
• наличие теплоизоляции;
• характер внешних нагрузок;
• условия установки и обслуживания.

Также необходимо учитывать требования проектной документации и действующих нормативных документов.

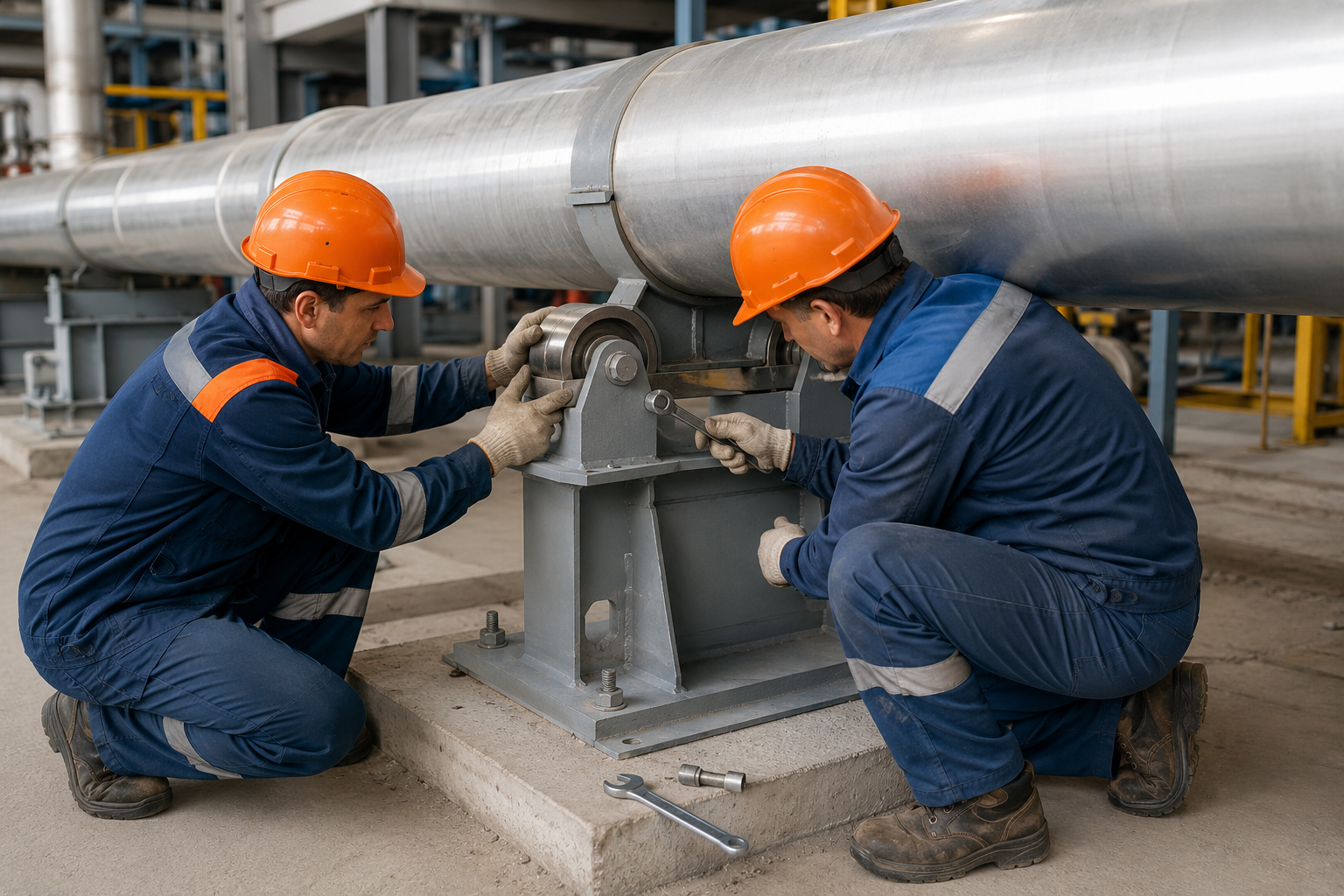

Какие ошибки допускают при монтаже подвижных опор

Даже правильно рассчитанная конструкция может работать неправильно при ошибках монтажа. Одна из распространенных проблем заключается в неправильной ориентации опоры относительно направления перемещения трубы.

Если скользящий или роликовый элемент установлен с перекосом, движение трубопровода может затрудняться. Увеличивается сопротивление, появляются дополнительные нагрузки, а сама конструкция начинает работать не по расчетной схеме.

Еще одна проблема возникает при случайной фиксации подвижной опоры сваркой или крепежом. В результате труба теряет необходимую свободу перемещения.

При монтаже необходимо контролировать положение всех элементов и проверять, что трубопровод действительно может перемещаться в предусмотренном направлении.

Почему важно правильно рассчитывать подвижные опоры

Подвижная опора является частью общей расчетной схемы трубопровода. Ошибка в одном элементе может повлиять на распределение нагрузок по всей системе.

Если опоры установлены неправильно, трубопровод может начать передавать избыточные усилия на компенсаторы, арматуру и неподвижные точки. Со временем это способно привести к деформации или повреждению отдельных элементов.

Грамотный расчет позволяет определить количество опор, расстояние между ними, допустимые перемещения и необходимую несущую способность каждой конструкции.

Особенно важен расчет для трубопроводов большого диаметра, систем с высокой температурой и объектов, работающих под повышенным давлением.

На что обратить внимание при покупке подвижных опор

При выборе готовых опор необходимо проверить соответствие конструкции проектным параметрам. Важно убедиться, что изделие рассчитано на требуемую нагрузку и подходит для конкретного диаметра трубы.

При покупке рекомендуется учитывать:

• качество изготовления;
• соответствие проектным размерам;
• материал конструкции;
• допустимую нагрузку;
• рабочий диапазон температур;
• наличие защитного покрытия;
• документы на продукцию;
• репутацию производителя или поставщика.

Для ответственных промышленных объектов особенно важно наличие документации, подтверждающей характеристики изделия.

Подвижные опоры трубопроводов позволяют надежно удерживать трубу и одновременно компенсировать ее перемещение при изменении температуры. Скользящие конструкции подходят для многих стандартных систем, а катковые и роликовые опоры применяются при больших нагрузках и значительных температурных перемещениях. Подвесные решения используются там, где требуется особая схема размещения трубопровода.

Правильный выбор зависит от диаметра и массы трубы, рабочей температуры, давления, теплоизоляции, направления перемещения и условий эксплуатации. При этом подвижная опора должна рассматриваться не отдельно, а как часть общей системы, включающей неподвижные опоры, компенсаторы и другие элементы трубопровода.

Грамотно рассчитанные и установленные опоры позволяют снизить нагрузки на трубопровод, сохранить целостность сварных соединений и обеспечить стабильную работу системы даже при регулярных циклах нагрева и охлаждения.
