Технология погружения шпунта Ларсена: основные методы и особенности

Содержание

• Что такое погружение шпунта Ларсена
• Какие методы погружения применяются
• Вибрационное погружение шпунта
• Ударное погружение шпунта
• Статическое погружение шпунта
• Сравнение основных методов погружения
• Основные этапы погружения шпунта Ларсена
• Как грунт влияет на технологию погружения
• Как выбрать подходящий метод погружения
• Рекомендуемые товары

Шпунт Ларсена широко применяется при строительстве котлованов, укреплении берегов, устройстве набережных и других сооружений, где необходимо удерживать грунт и ограничивать поступление воды. Однако надежность такой конструкции зависит не только от характеристик металлического профиля. Большое значение имеет технология его погружения.

Даже качественный шпунт с подходящим моментом сопротивления может не обеспечить требуемую устойчивость, если при монтаже нарушена геометрия стены, повреждены замки или не достигнута проектная глубина. Поэтому способ погружения выбирают с учетом типа грунта, длины и массы профилей, условий строительной площадки и требований к окружающим сооружениям.

На практике используют три основных метода: вибрационный, ударный и статический. У каждого есть свои преимущества и ограничения. Разберем, как выполняется погружение шпунта Ларсена, какое оборудование применяется и на что обратить внимание при выборе технологии.

Что такое погружение шпунта Ларсена

Погружение шпунта — это процесс установки металлических профилей в грунт на заданную проектом глубину. Элементы соединяются между собой замками, благодаря чему формируется сплошная стена.

Перед началом работ на площадке размечают линию будущего ограждения, устанавливают направляющие и подготавливают оборудование. Затем шпунтины последовательно погружают в грунт, контролируя вертикальность и положение замковых соединений.

Основная задача — не просто установить каждый профиль на нужную глубину, а обеспечить правильную геометрию всей конструкции.

Если одна шпунтина отклоняется от проектного положения, это может затруднить соединение следующих элементов. В результате появляются зазоры, замки испытывают дополнительные нагрузки, а стенка может получить нежелательный изгиб.

Поэтому технология монтажа предусматривает постоянный контроль положения профилей.

Какие методы погружения применяются

Выбор способа зависит от инженерно-геологических условий и требований проекта. Наиболее распространены следующие методы:

• вибрационный — погружение с помощью вибропогружателя;
• ударный — установка профилей с использованием копрового оборудования и молота;
• статический — вдавливание шпунта в грунт специальной установкой.

Иногда применяются комбинированные технологии. Например, основную часть профиля погружают вибрационным способом, а для прохождения плотного слоя используют дополнительное оборудование или предварительную подготовку грунта.

Универсального метода для всех объектов нет. То, что эффективно работает на песчаной площадке, может оказаться неподходящим для плотной глины или участка с большим количеством строительных включений.

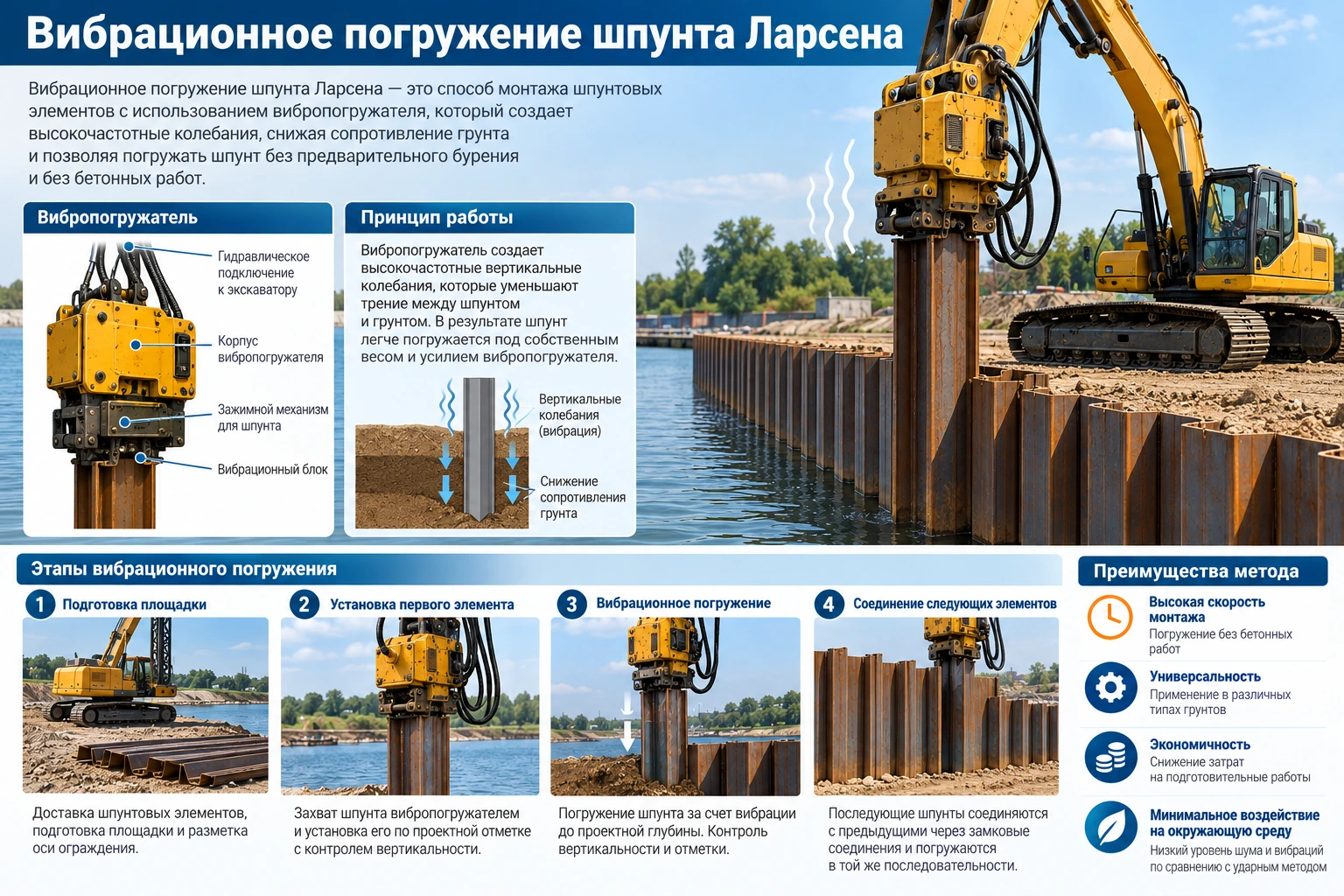

Вибрационное погружение шпунта

Вибрационный метод — один из наиболее распространенных способов монтажа шпунтовых стенок. Для него используют вибропогружатель, который крепится к верхней части профиля и передает ему вертикальные колебания.

Под действием вибрации сопротивление грунта погружению уменьшается, и шпунтина постепенно опускается под собственным весом и усилием оборудования.

Вибропогружатели могут устанавливаться на краны, экскаваторы или специальные монтажные машины. Выбор техники зависит от длины шпунта, массы профиля и условий площадки.

Как работает вибропогружатель

Внутри оборудования находятся вращающиеся эксцентриковые массы. Их движение создает колебания, которые передаются на шпунт через зажимное устройство.

В результате снижается сопротивление грунта на контакте с металлическим профилем. При этом важно правильно подобрать частоту и амплитуду колебаний, а также мощность оборудования.

Например, для погружения относительно коротких профилей в песчаный грунт может быть достаточно оборудования меньшей мощности. Для длинных и тяжелых шпунтин, а также более плотных грунтов потребуются другие характеристики установки.

Преимущества вибрационного метода

Вибрационное погружение ценят за сравнительно высокую скорость монтажа и возможность установки длинных профилей.

К основным преимуществам относятся:

• высокая производительность;
• возможность погружения длинномерных элементов;
• сравнительно быстрый монтаж шпунтовой стены;
• возможность извлечения профилей тем же способом;
• широкий выбор оборудования для разных условий.

Важное преимущество — возможность использовать вибропогружатель не только для установки, но и для демонтажа временного ограждения.

Ограничения вибрационного погружения

Главный недостаток метода — передача вибрации окружающему грунту. Если рядом расположены жилые здания, фундаменты, инженерные сети или чувствительное оборудование, это может стать существенным ограничением.

Перед началом работ оценивают допустимый уровень вибрационного воздействия. При необходимости проводят обследование соседних сооружений и организуют инструментальный мониторинг.

Кроме того, вибрационный метод не всегда эффективен в плотных грунтах, содержащих крупные камни, строительные отходы или другие препятствия.

Ударное погружение шпунта

Ударный метод предполагает использование молота, который передает шпунтине серию ударных импульсов. Под их воздействием профиль постепенно входит в грунт.

Для выполнения работ применяют копровые установки, крановое оборудование и различные типы молотов.

В зависимости от условий могут использоваться дизельные, гидравлические и другие молоты. Конкретный тип подбирается по массе профиля, характеристикам грунта и требуемой энергии удара.

Особенности технологии

Перед погружением шпунт устанавливают в направляющую конструкцию и фиксируют в проектном положении. Затем на верхнюю часть профиля устанавливают наголовник, который распределяет ударную нагрузку и снижает риск повреждения металла.

После этого выполняется последовательное погружение с контролем вертикальности и глубины.

Ударный способ может применяться в грунтах, где вибрационное оборудование не обеспечивает необходимого результата. Однако технология требует внимательного контроля состояния профиля и замков.

Преимущества ударного метода

К его основным преимуществам относятся:

• возможность работы в плотных грунтах;
• высокая энергия воздействия;
• возможность погружения тяжелых профилей;
• применение на крупных строительных объектах.

В некоторых условиях ударное погружение позволяет пройти слои, которые затрудняют работу обычного вибропогружателя.

Недостатки ударного метода

Ударное погружение сопровождается шумом и динамическими воздействиями на окружающую среду.

Поэтому в городской застройке его применение может быть ограничено. Особенно внимательно оценивают возможность работ рядом со зданиями, историческими сооружениями и подземными коммуникациями.

Также важно правильно подобрать наголовник и режим погружения. Сильные удары при неправильной передаче нагрузки способны повредить верхнюю часть профиля или деформировать замковое соединение.

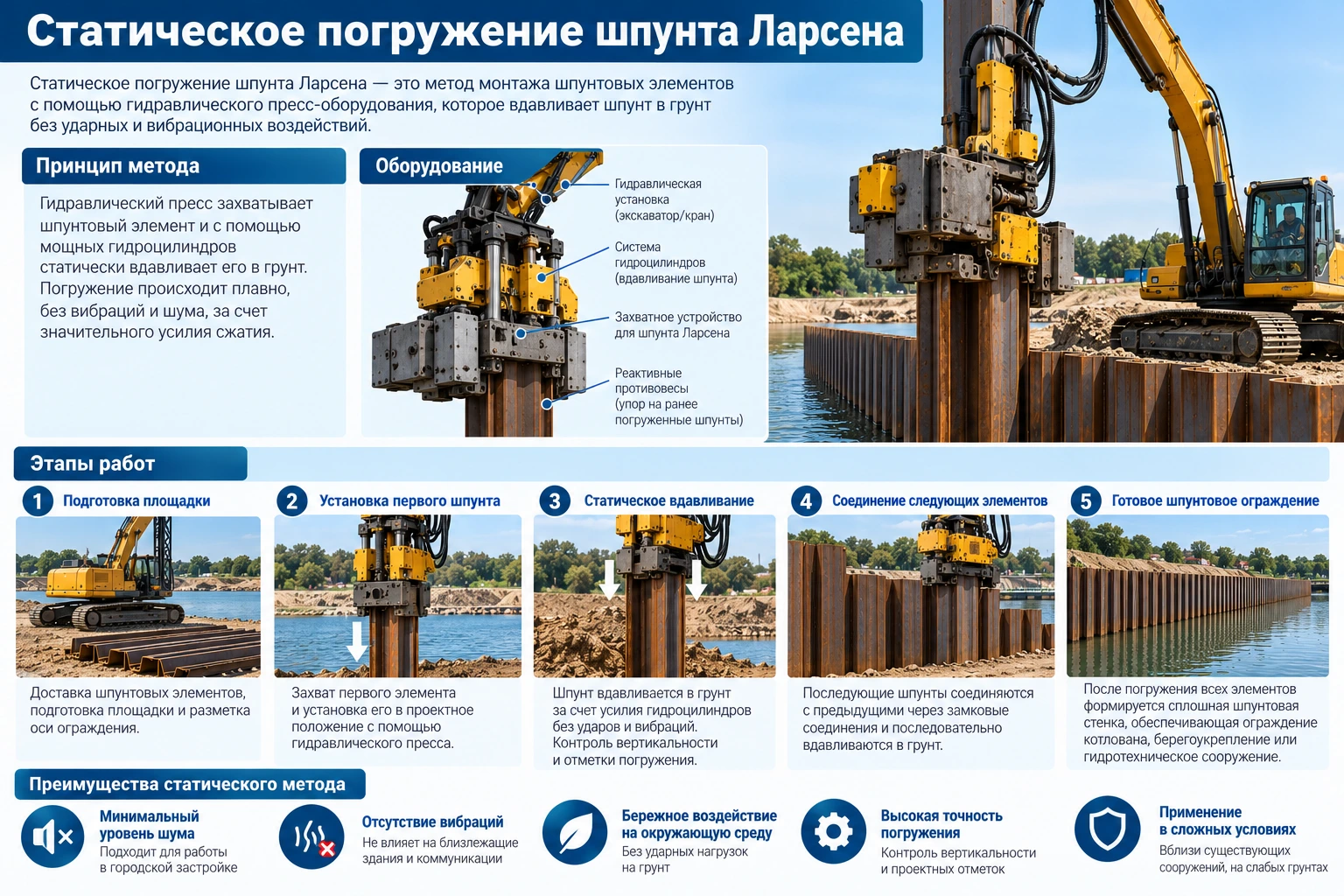

Статическое погружение шпунта

Статический метод предполагает вдавливание профилей в грунт без использования ударов и интенсивных вибраций.

Для этого применяют специальные установки, которые создают направленное усилие и постепенно погружают шпунтину на проектную глубину.

В некоторых системах оборудование использует уже установленные элементы в качестве опоры для создания усилия. Другие установки имеют собственную систему закрепления.

Где применяется статическое погружение

Метод особенно актуален в условиях плотной городской застройки, когда необходимо снизить вибрационное и шумовое воздействие.

Например, если шпунтовая стенка устанавливается рядом с существующим зданием, применение вибрационного или ударного оборудования может потребовать дополнительных ограничений и контроля. Статическое вдавливание позволяет минимизировать динамическое воздействие.

Преимущества и ограничения

Основные преимущества метода:

• отсутствие интенсивных ударов;
• минимальное вибрационное воздействие по сравнению с традиционным вибропогружением;
• возможность работы в чувствительной городской среде;
• точное управление усилием и скоростью погружения.

Главное ограничение — необходимость применения специализированного оборудования. Кроме того, в плотных грунтах сопротивление может оказаться слишком высоким, а производительность — ниже, чем при использовании вибрационного метода.

Поэтому статическое погружение выбирают не только по требованиям к шуму и вибрации, но и после оценки грунтовых условий.

Сравнение основных методов погружения

Каждый метод имеет свою область применения. Для предварительного выбора можно использовать следующую таблицу.

Таблица дает общее представление. Фактическая производительность и возможность применения каждого способа определяются конкретным проектом.

Как подготовить площадку к погружению

Перед началом монтажа необходимо подготовить территорию и обеспечить безопасную работу оборудования.

Сначала проверяют проектную линию шпунтового ограждения, геодезические отметки и доступность строительной техники. Площадка должна иметь достаточную несущую способность для крана, экскаватора или другой монтажной машины.

Также проверяют расположение подземных коммуникаций. Это особенно важно в городской среде, где рядом с будущим ограждением могут проходить водопровод, канализация, кабельные линии и другие сети.

До начала работ желательно выполнить следующие действия:

• провести геодезическую разбивку;
• проверить инженерные коммуникации;
• подготовить подъездные пути;
• организовать место складирования шпунта;
• обеспечить безопасную зону работы крана;
• проверить комплектность оборудования;
• подготовить направляющие конструкции.

Если на площадке присутствует слабый или неоднородный грунт, может потребоваться устройство временного рабочего основания.

Для чего нужны направляющие конструкции

Направляющие конструкции помогают удерживать шпунтины в проектном положении во время погружения.

Обычно они представляют собой металлические балки или рамы, расположенные вдоль линии будущей стены.

Направляющие особенно важны при монтаже длинных профилей. Без них шпунт может отклоняться от вертикали, смещаться в сторону или неправильно входить в замок предыдущего элемента.

Если геометрия стены нарушена в начале монтажа, ошибка будет накапливаться при установке следующих профилей.

Поэтому направляющие конструкции используют для повышения точности и устойчивости процесса.

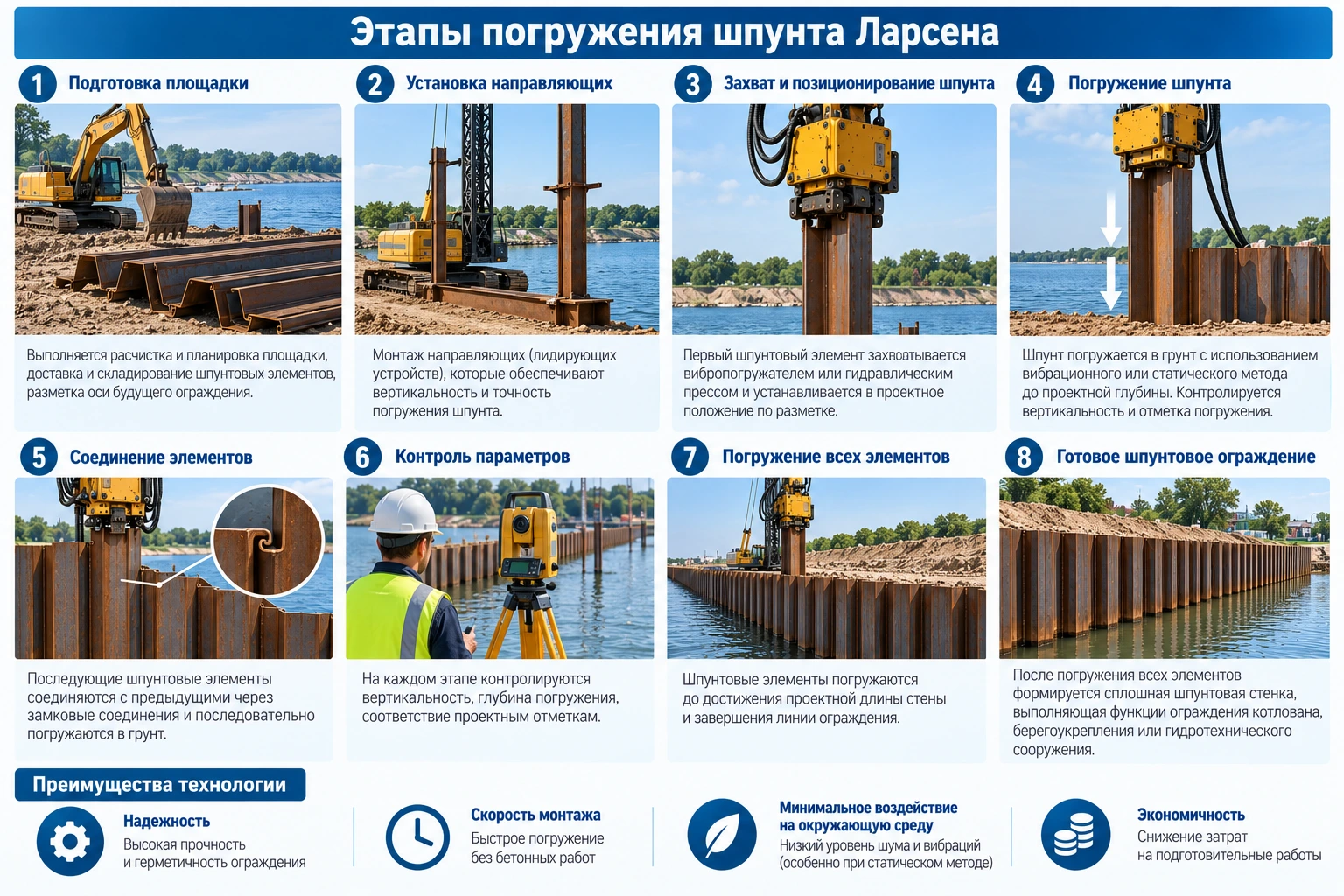

Основные этапы погружения шпунта Ларсена

Независимо от выбранного метода монтаж обычно выполняется в несколько последовательных этапов.

Подготовка и проверка профилей

Перед установкой шпунт осматривают. Проверяют геометрию, отсутствие значительных деформаций, состояние замков и торцов.

Особое внимание уделяют элементам, которые уже использовались на других объектах. Если замок погнут или имеет серьезные повреждения, соединение с соседней шпунтиной может оказаться затруднительным.

При необходимости выполняют очистку замковых частей и устраняют небольшие дефекты, если это допускается техническими требованиями.

Установка первой шпунтины

Первый профиль задает положение всей будущей стены. Его устанавливают в направляющую конструкцию и выверяют по вертикали и проектной отметке.

На этом этапе важно обеспечить правильное направление замков. Ошибка при установке первой шпунтины может привести к проблемам при соединении последующих элементов.

Соединение соседних профилей

Следующую шпунтину подводят к уже установленной и вводят ее замок в замковое соединение предыдущего элемента.

При этом нельзя допускать чрезмерного перекоса или принудительного соединения поврежденных замков.

Если профиль не входит в замок, необходимо выяснить причину. Попытка решить проблему увеличением усилия может привести к деформации элементов.

Погружение до проектной отметки

После соединения профиль погружают выбранным способом.

Во время работы контролируют вертикальность, положение замков и фактическую глубину. При необходимости корректируют положение до того, как шпунтина будет погружена слишком глубоко.

Контроль готовой стены

После завершения монтажа проверяют положение ограждения, отметки верхней части, целостность профилей и качество соединений.

При необходимости выполняют геодезическую съемку и инструментальный контроль деформаций.

Как грунт влияет на технологию погружения

Характеристики грунта напрямую влияют на скорость монтажа и выбор оборудования.

В песчаных грунтах вибрационное погружение часто показывает высокую эффективность. Колебания снижают сопротивление между частицами грунта и поверхностью профиля.

В мягких глинистых грунтах результат зависит от влажности, плотности и структуры слоя. Иногда погружение проходит достаточно легко, но в отдельных случаях возникают проблемы с устойчивостью стенки и ее положением.

В плотной глине, гравелистых грунтах и слоях с крупными включениями сопротивление может существенно возрастать.

Если на пути шпунта встречаются валуны, строительный мусор или старые конструкции, профиль может отклониться от проектной оси или остановиться до достижения нужной глубины.

Поэтому до начала работ важно иметь данные инженерно-геологических исследований.

Что делать, если шпунт не погружается

Одна из проблем при монтаже — остановка профиля до достижения проектной отметки.

Причиной может быть плотный грунтовый слой, камень, строительное включение, повреждение замка или недостаточная мощность оборудования.

В такой ситуации нельзя просто увеличивать усилие без выяснения причины.

Сначала проверяют положение профиля и характер сопротивления. Если обнаружено локальное препятствие, проектом может быть предусмотрена его разработка или предварительная подготовка грунта.

В некоторых случаях применяют лидерное бурение — предварительное устройство направляющего отверстия или скважины. Это позволяет уменьшить сопротивление при последующем погружении.

Однако такой способ влияет на взаимодействие шпунта с грунтом, поэтому его использование должно быть согласовано с проектным решением.

Что такое лидерное бурение

Лидерное бурение — это предварительная подготовка грунта перед погружением шпунта.

С помощью бурового оборудования выполняют скважину или ряд скважин вдоль проектной линии. После этого металлические профили погружают в подготовленную зону.

Метод может применяться в плотных грунтах или при наличии препятствий, затрудняющих стандартное погружение.

Но важно учитывать, что чрезмерное увеличение диаметра скважины может ухудшить контакт шпунта с грунтом и повлиять на устойчивость стены.

Поэтому параметры предварительного бурения определяются проектом, а не выбираются произвольно на площадке.

Особенности погружения длинного шпунта

При работе с длинными профилями возрастает значение грузоподъемности техники и точности позиционирования.

Например, шпунтина длиной 12 м требует достаточного пространства для подъема, перемещения и установки. При этом необходимо учитывать не только массу профиля, но и его гибкость при подъеме.

Если поднимать длинный элемент за неподходящие точки, возможно возникновение нежелательного изгиба.

Поэтому используют предусмотренные технологией схемы строповки и монтажные приспособления.

Для длинномерных профилей также особенно важен контроль вертикальности. Даже небольшой наклон в начале погружения может привести к заметному смещению верхней части элемента.

Как погружают шпунт вблизи зданий

В городской застройке технология монтажа требует особого внимания.

Перед началом работ оценивают состояние близлежащих сооружений, расстояние до фундаментов, наличие подземных коммуникаций и допустимый уровень вибрации.

Если динамическое воздействие недопустимо или сильно ограничено, рассматривают статическое вдавливание.

При использовании вибрационного оборудования могут устанавливаться ограничения по режиму работы, а также организовываться мониторинг вибраций и перемещений.

Кроме того, важно контролировать деформации самой шпунтовой стены. Ее смещение может вызвать перемещение окружающего грунта даже при отсутствии прямого контакта с фундаментом соседнего здания.

Особенности погружения шпунта в водонасыщенных грунтах

При высоком уровне грунтовых вод монтаж может осложняться фильтрацией и изменением состояния грунта.

В водонасыщенных песках вибрационный метод часто оказывается эффективным, однако необходимо учитывать риск разрыхления грунта и его перемещения.

При разработке котлована после установки шпунта может потребоваться водопонижение. При этом важно оценивать не только уровень воды внутри ограждения, но и возможное влияние откачки на окружающую территорию.

Если понижение уровня грунтовых вод вызывает осадку грунта, это может повлиять на близлежащие здания и коммуникации.

Поэтому технологию погружения и последующие строительные работы рассматривают как единый комплекс.

Как влияет профиль шпунта на монтаж

Разные типы шпунта имеют собственные особенности погружения.

Например, Л5-УМ, AZ13-770, GU22N и VL606F отличаются геометрией, массой, шириной и конструкцией замков.

Более тяжелые профили требуют соответствующего оборудования и грузоподъемности техники. Большая ширина элемента может сократить количество шпунтин на заданную длину стены, но при этом важно учитывать особенности соединения и технологию монтажа.

Для конкретного профиля необходимо проверять допустимые условия подъема, характеристики замка, рекомендуемые способы погружения и требования производителя.

Нельзя автоматически считать, что один метод одинаково подходит для всех видов шпунта.

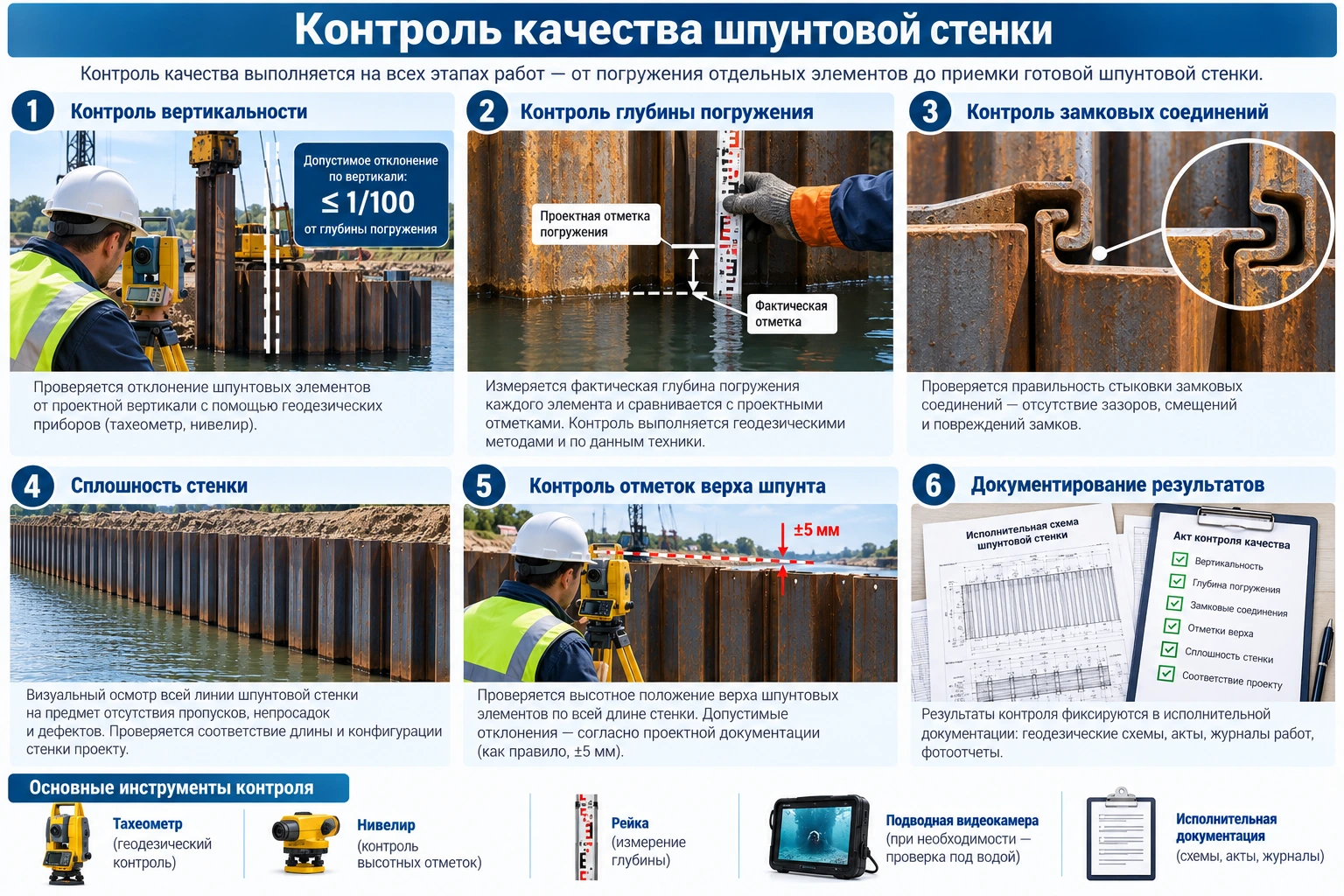

Контроль качества после погружения

После завершения монтажа необходимо проверить, соответствует ли фактическая конструкция проекту.

Контролируют:

• положение шпунтовой стены;
• вертикальность профилей;
• отметки верхней части;
• фактическую глубину погружения;
• состояние замковых соединений;
• наличие заметных деформаций;
• соответствие проектной геометрии.

Для ответственных объектов могут применяться геодезические измерения и мониторинг перемещений.

Если обнаружены отклонения, их оценивают с учетом допустимых значений, установленных проектной документацией.

Основные ошибки при погружении шпунта

Большинство проблем связано не с самим материалом, а с неправильной организацией монтажа.

Наиболее распространенные ошибки:

• отсутствие инженерно-геологических данных;
• неправильный выбор оборудования;
• недостаточная подготовка площадки;
• отсутствие направляющих конструкций;
• нарушение вертикальности первой шпунтины;
• попытка соединить поврежденные замки;
• чрезмерное увеличение усилия при встрече с препятствием;
• отсутствие контроля глубины погружения;
• игнорирование вибрационного воздействия на соседние здания.

Например, если первый профиль установлен с отклонением, следующие элементы могут постепенно смещаться от проектной линии. В результате готовая стена окажется искривленной, а соединение некоторых замков будет затруднено.

Исправлять такие ошибки после завершения погружения значительно сложнее, чем контролировать геометрию в процессе монтажа.

Как выбрать подходящий метод погружения

Перед началом работ необходимо сопоставить несколько параметров.

В первую очередь анализируют грунт и глубину погружения. Затем оценивают характеристики профиля, доступность техники и ограничения по шуму и вибрации.

Например, для песчаного грунта на свободной площадке часто рассматривают вибрационный метод. Для плотного грунта может потребоваться ударная технология или предварительная подготовка. Если рядом расположены чувствительные сооружения, рассматривают статическое вдавливание.

При этом выбор должен учитывать не только возможность погружения, но и стоимость всего комплекса работ.

Иногда более дорогая технология оказывается экономически оправданной, если позволяет избежать повреждений соседних сооружений, дополнительных мероприятий или длительных простоев.

Как технология погружения влияет на стоимость работ

Стоимость монтажа зависит от нескольких составляющих:

• выбранного метода;
• типа и мощности оборудования;
• длины и массы шпунта;
• характеристик грунта;
• глубины погружения;
• доступности строительной площадки;
• необходимости предварительной подготовки;
• ограничений по шуму и вибрации;
• объема и сроков работ.

Например, на свободной площадке с подходящим песчаным грунтом вибрационное погружение может обеспечить высокую производительность.

Если же объект находится в плотной городской застройке и требует статического вдавливания, затраты на оборудование и организацию работ могут быть выше.

Поэтому сравнивать стоимость только за одну погонную шпунтину неправильно. Необходимо учитывать весь комплекс монтажа.

Что проверить перед заказом шпунта и оборудования

До закупки материала желательно согласовать основные параметры с проектировщиком и подрядчиком.

Потребуются сведения о длине и типе профиля, марке стали, массе, геометрии замков и расчетных характеристиках.

Также важно заранее определить способ погружения. От него зависит, какое оборудование потребуется, какие ограничения возникнут на площадке и насколько удобно будет выполнять монтаж.

Перед заказом стоит проверить:

• соответствует ли профиль проекту;
• подходит ли его длина для требуемого заглубления;
• совместимы ли замки соседних элементов;
• достаточна ли грузоподъемность техники;
• есть ли доступ для установки оборудования;
• предусмотрен ли контроль вертикальности;
• требуется ли мониторинг окружающих сооружений.

Если используется шпунт после предыдущего объекта, дополнительно проверяют геометрию профилей и состояние замков.

Как повысить надежность шпунтового ограждения

Надежность зависит от сочетания нескольких факторов: правильного профиля, расчетной глубины погружения, подходящего оборудования и соблюдения технологии.

Важно контролировать не только сам процесс установки, но и последующую разработку грунта. Даже правильно погруженная шпунтовая стенка может получить чрезмерные перемещения, если котлован разрабатывается с нарушением проектной последовательности.

При глубоких котлованах необходимо своевременно устанавливать распорки или выполнять анкеровку, если они предусмотрены проектом.

Также следует организовать наблюдение за перемещениями стены и состоянием окружающих сооружений в соответствии с требованиями проекта.

Технология погружения шпунта Ларсена подбирается с учетом грунтовых условий, характеристик профиля и особенностей строительной площадки. Вибрационный метод обеспечивает высокую производительность и широко применяется на объектах с подходящими грунтами. Ударное погружение позволяет работать с более плотными слоями, но сопровождается шумом и динамическими воздействиями. Статическое вдавливание помогает снизить вибрационное воздействие и часто рассматривается для строительства в городской среде.

Независимо от выбранного способа, качество монтажа зависит от подготовки площадки, правильной установки первой шпунтины, состояния замков и постоянного контроля вертикальности. Не менее важно заранее определить проектную глубину погружения и учесть возможные препятствия в грунте.

При выборе технологии необходимо оценивать не только скорость и стоимость работ, но и безопасность окружающих сооружений, возможность достижения требуемой отметки и сохранность металлических профилей. Грамотно организованное погружение позволяет сформировать ровную и устойчивую шпунтовую стенку, которая будет выполнять свои функции на протяжении всего срока строительства или эксплуатации объекта.

Рекомендуемые товары

Шпунт Ларсена Л5

Шпунт Ларсена AZ

Шпунт Ларсена
