Трансформаторная сталь — это специализированная электротехническая сталь, предназначенная для изготовления магнитопроводов силовых трансформаторов и другого энергетического оборудования. Основная задача материала — минимизировать потери энергии при перемагничивании и обеспечить стабильные магнитные свойства.

В паспорте партии и протоколах испытаний обычно указываются ключевые характеристики: удельные магнитные потери, магнитная индукция, толщина листа и тип покрытия. Эти параметры позволяют сравнить разные партии материала и подобрать оптимальный вариант для конкретного оборудования.

Почему трансформаторная сталь

Обычная конструкционная сталь обладает высокой прочностью, но плохо работает в переменном магнитном поле. При её использовании возникают значительные потери энергии на перемагничивание и вихревые токи.

Трансформаторная сталь специально разработана для электротехнических устройств. Благодаря добавлению кремния и специальной термообработке она обладает:

• низкими магнитными потерями
• высокой магнитной проницаемостью
• стабильными магнитными характеристиками
• устойчивостью к нагреву

Поэтому трансформаторную сталь используют для изготовления сердечников силовых трансформаторов, реакторов и других элементов энергетического оборудования.

Состав и изготовление трансформаторной стали

Основой трансформаторной стали является железо с добавлением кремния.

Типичный химический состав:

Кремний увеличивает электрическое сопротивление стали, что снижает вихревые токи и уменьшает нагрев магнитопровода.

Производство трансформаторной стали включает несколько этапов:

1. выплавка сплава
2. горячая прокатка
3. холодная прокатка листа
4. высокотемпературный отжиг
5. формирование ориентированной структуры зерна
6. нанесение электроизоляционного покрытия

Благодаря такой технологии формируется текстура зерна, которая обеспечивает минимальные магнитные потери.

Виды трансформаторной стали

Трансформаторные стали относятся к ориентированным электротехническим сталям.

Ориентированная структура позволяет значительно повысить эффективность трансформаторов.

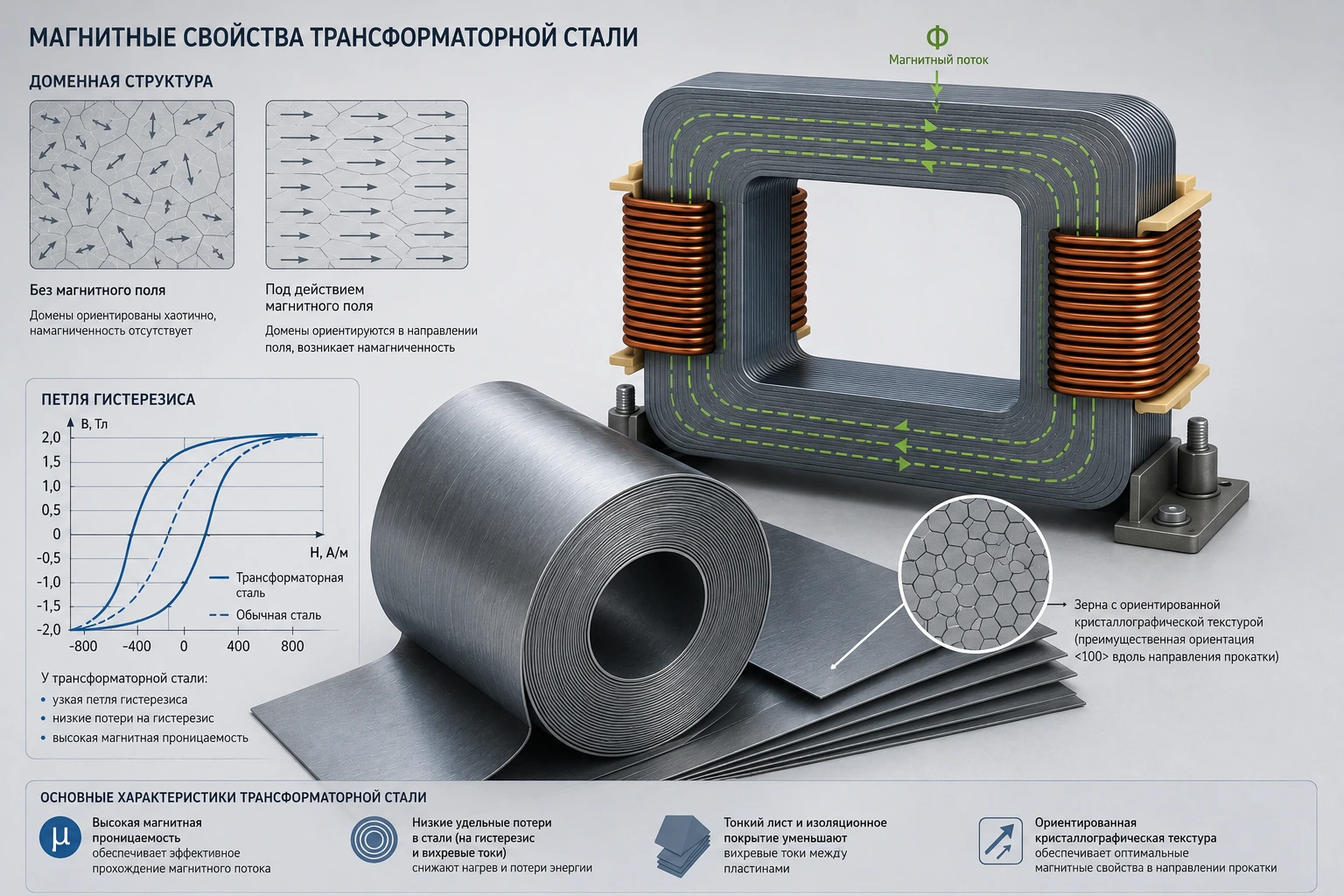

Свойства и магнитные параметры

Основные характеристики трансформаторной стали:

Основные преимущества:

• снижение энергетических потерь
• высокая магнитная проницаемость
• стабильность характеристик
• долговечность оборудования

В российской системе марки обозначаются цифровыми индексами.

Сортамент трансформаторной стали

Наиболее распространённые марки:

• 3411
• 3412
• 3414
• 3406

Цифры указывают уровень магнитных потерь и толщину листа.

Материал поставляется в рулонах или листах различной толщины.

Покрытие трансформаторной стали

На поверхность листов наносится электроизоляционный слой. Он выполняет несколько функций:

• снижает вихревые токи между листами
• защищает металл от коррозии
• улучшает технологичность штамповки

Распространённые типы покрытий:

• ЭТ
• БП
• оксидные покрытия

Толщина покрытия небольшая, но она значительно влияет на эффективность магнитопровода.

Сравнение популярных марок трансформаторной стали

Чем меньше толщина листа и ниже потери, тем эффективнее работает трансформатор.

Зависимость магнитных потерь от толщины листа

Толщина электротехнического листа влияет на величину вихревых токов.

Поэтому современные трансформаторы чаще используют более тонкие листы.

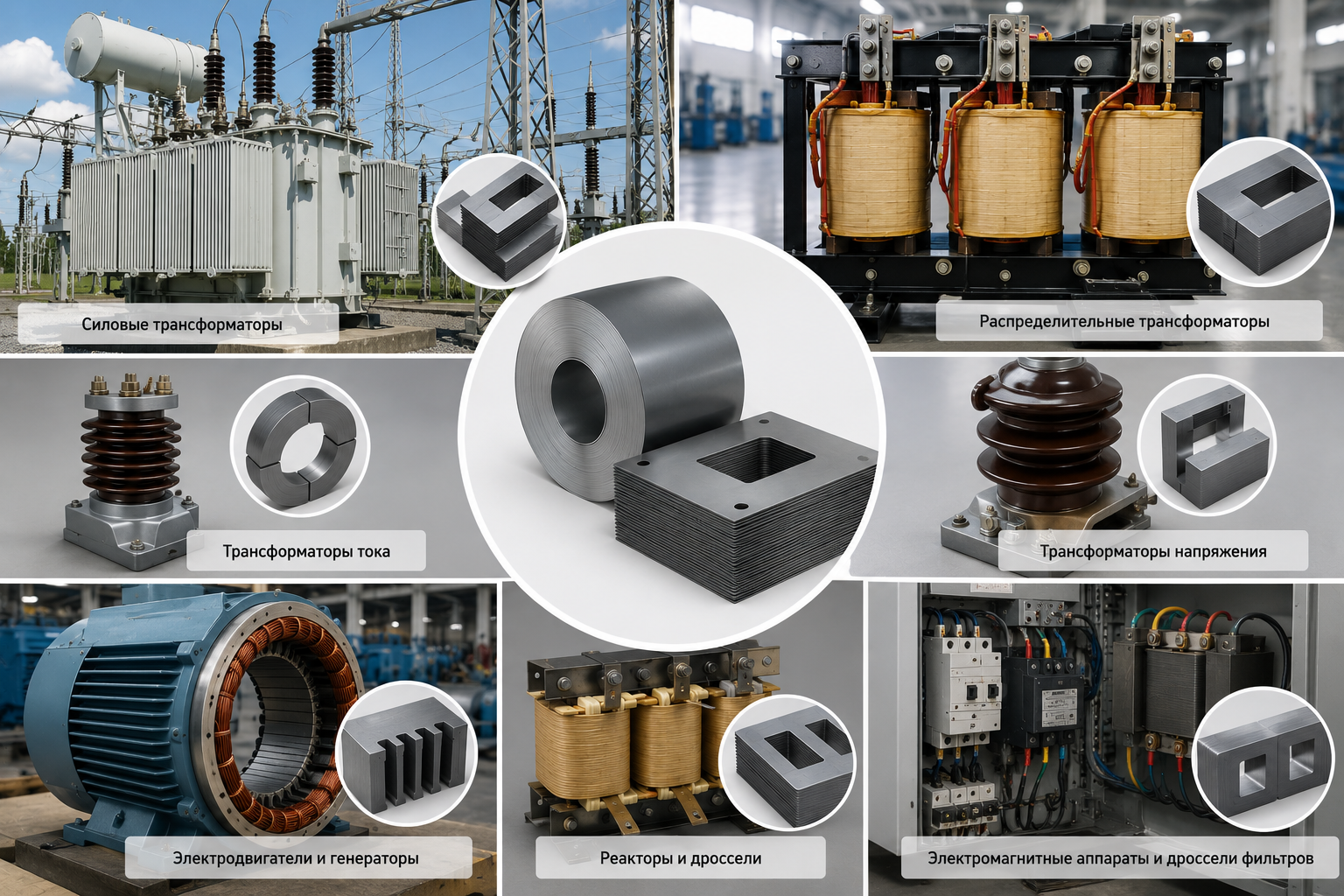

Применение трансформаторной стали

Основная область применения — производство магнитопроводов электротехнического оборудования.

Силовые трансформаторы
сердечники трансформаторов энергетических систем.

Распределительные трансформаторы
оборудование электрических подстанций.

Электротехнические устройства
дроссели, реакторы и магнитные системы.

Энергетическое оборудование
устройства регулирования напряжения и электрические сети.

Совет эксперта

Распространённая ошибка — сравнивать только толщину листа. Для трансформаторов ключевым параметром являются удельные магнитные потери. Даже небольшая разница в этом показателе может существенно повлиять на эффективность оборудования.

Часто задаваемые вопросы

Чем трансформаторная сталь отличается от обычной электротехнической?
Она имеет ориентированную структуру зерна, что снижает магнитные потери.

Почему листы тонкие?
Тонкие листы уменьшают вихревые токи и повышают эффективность магнитопровода.

Зачем нужно изоляционное покрытие?
Оно предотвращает электрическое замыкание между листами и снижает потери энергии.

Как выбрать трансформаторную сталь?
Нужно учитывать толщину листа, удельные магнитные потери, магнитную индукцию и тип покрытия.
