Виды опор трубопроводов и их назначение: как выбрать подходящую конструкцию

Зачем нужны опоры трубопроводов

Опоры трубопроводов являются важной частью любой трубопроводной системы. Они удерживают трубы в заданном положении, воспринимают вес конструкции и рабочей среды, а также передают возникающие нагрузки на строительные конструкции или грунт.

Без правильно подобранных опор трубопровод может провисать, деформироваться или испытывать чрезмерные напряжения в местах соединений. Особенно это важно для систем, по которым транспортируются горячие жидкости или газы. При нагреве металл расширяется, поэтому трубопровод должен иметь возможность перемещаться в определенных направлениях без разрушения сварных швов и креплений.

Именно поэтому опоры выполняют не только функцию механической поддержки. Они участвуют в компенсации температурных деформаций, ограничивают нежелательные перемещения и обеспечивают устойчивость всей системы.

Выбор конструкции зависит от назначения трубопровода, диаметра и массы труб, температуры рабочей среды, давления, длины участков и условий монтажа.

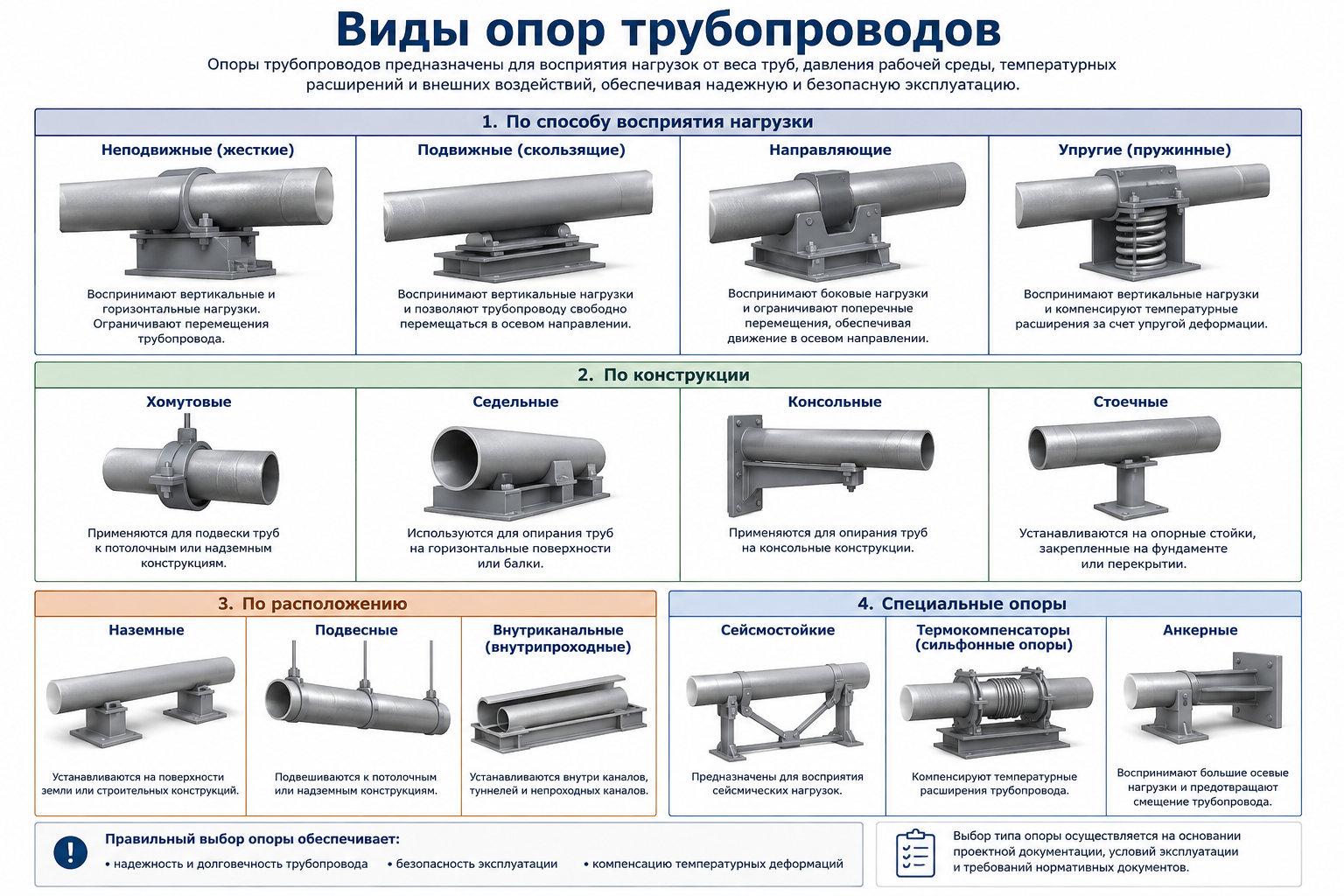

Какие бывают опоры трубопроводов

В зависимости от назначения и характера воспринимаемых нагрузок опоры разделяются на несколько основных типов. Наиболее распространенными являются неподвижные и подвижные конструкции.

Неподвижные опоры фиксируют трубопровод относительно строительной конструкции и ограничивают его перемещение. Подвижные опоры, напротив, позволяют трубе перемещаться в определенном направлении. Такое разделение особенно важно для систем, работающих при значительных перепадах температуры.

Кроме того, применяются скользящие, катковые, подвесные и хомутовые конструкции. Каждый вариант имеет собственную область применения и выбирается в зависимости от особенностей конкретного трубопровода.

При проектировании опор необходимо учитывать:

• диаметр трубы;
• массу трубопровода;
• вес рабочей среды;
• температуру эксплуатации;
• давление;
• направление возможных перемещений;
• особенности строительных конструкций.

От правильного сочетания всех этих параметров зависит надежность трубопроводной системы.

Неподвижные опоры трубопроводов

Неподвижная опора жестко фиксирует трубу и не позволяет ей свободно перемещаться относительно точки крепления. Такие конструкции устанавливаются в местах, где необходимо разделить трубопровод на отдельные участки и контролировать направление возникающих усилий.

При нагреве трубопровода металл расширяется. Если труба закреплена в нескольких точках без учета температурного расширения, внутри конструкции могут возникнуть значительные напряжения. Поэтому неподвижные опоры обычно устанавливаются в сочетании с подвижными опорами и компенсирующими устройствами.

Неподвижные конструкции особенно важны возле ответвлений, компенсаторов, арматуры и других участков, где необходимо обеспечить стабильное положение трубы.

При выборе такой опоры необходимо учитывать не только вес трубопровода, но и осевые усилия, возникающие из-за температурного расширения и внутреннего давления.

Подвижные опоры трубопроводов

Подвижные опоры позволяют трубопроводу перемещаться относительно точки крепления. Это необходимо для компенсации температурного расширения металла.

Когда температура рабочей среды повышается, труба увеличивается в длину. При охлаждении происходит обратный процесс. Если полностью заблокировать такие перемещения, в трубопроводе возникнут дополнительные напряжения, которые могут повредить сварные соединения, фланцы и арматуру.

Подвижная опора удерживает трубу от падения и чрезмерного смещения, но при этом дает ей возможность перемещаться в предусмотренном направлении.

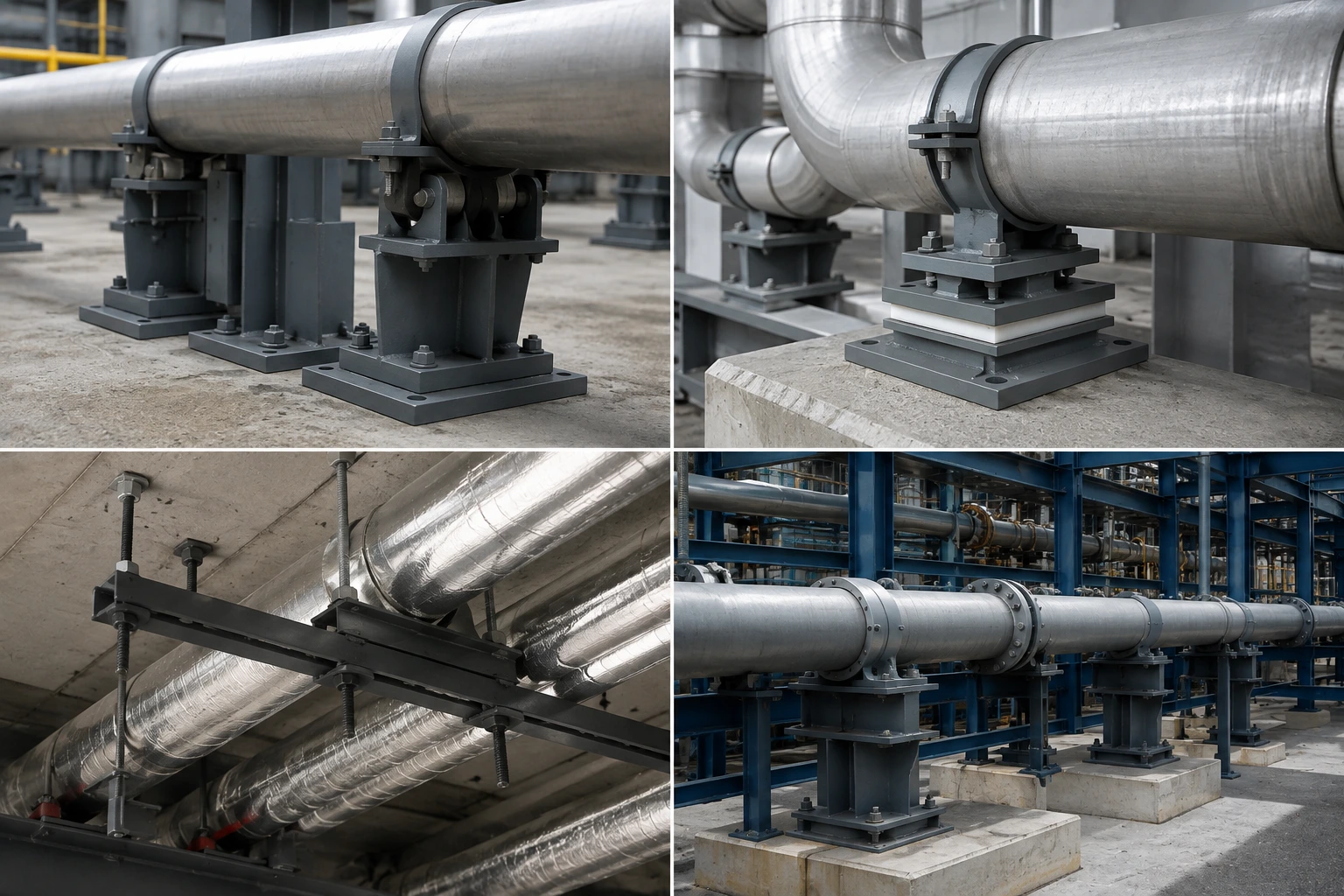

Такие конструкции широко применяются на промышленных предприятиях, в системах отопления, тепловых сетях, котельных и технологических трубопроводах.

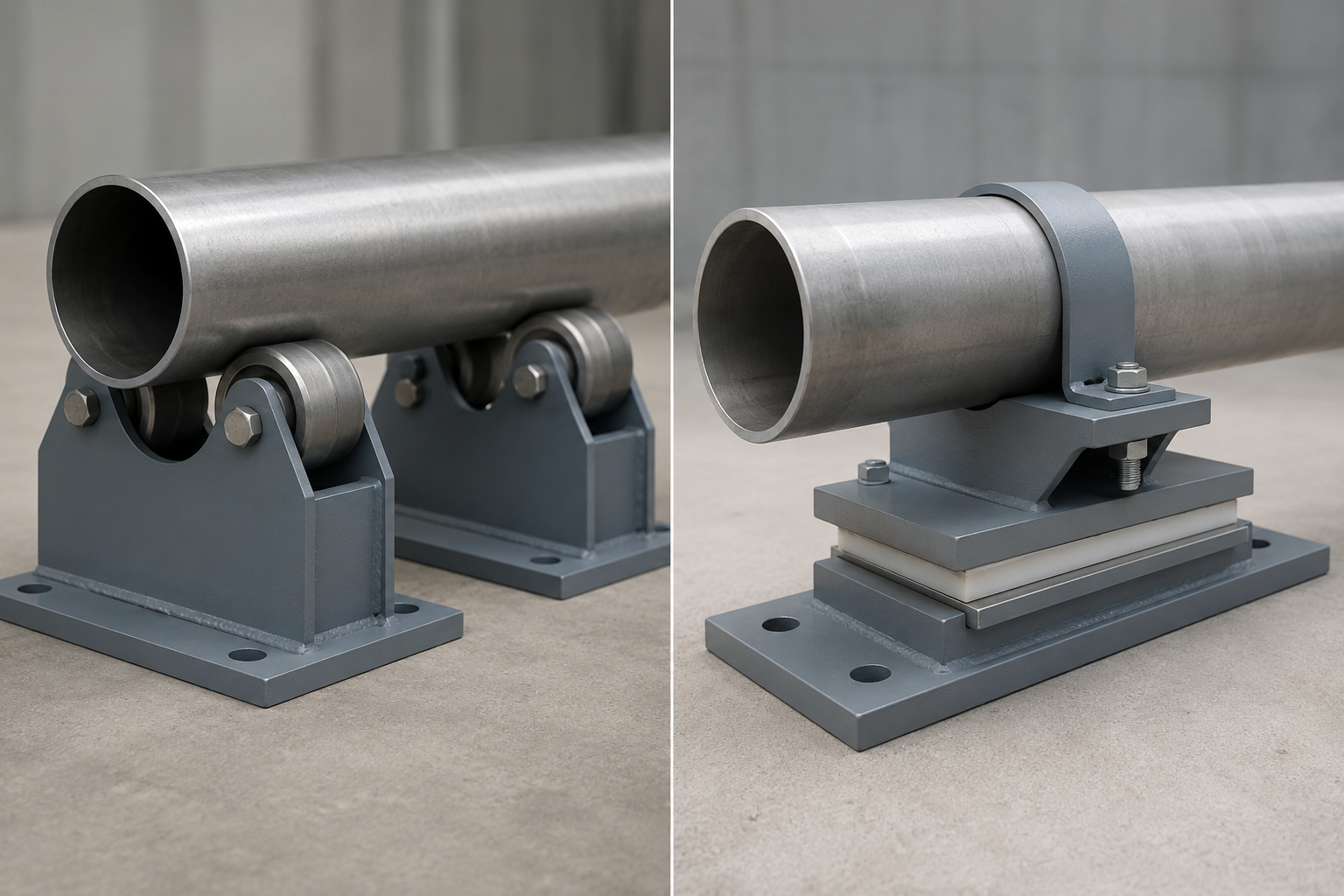

Скользящие опоры

Скользящие опоры относятся к наиболее распространенным видам подвижных опор. Они позволяют трубе перемещаться вдоль собственной оси или в другом предусмотренном направлении.

Конструкция обычно включает опорную часть, на которой труба может перемещаться при температурном расширении. Между контактирующими поверхностями могут использоваться специальные материалы, снижающие коэффициент трения.

Главное преимущество скользящих опор заключается в простоте конструкции и возможности обеспечить контролируемое перемещение трубопровода.

Особенно часто они используются для горячих трубопроводов, где температурное расширение является одним из основных расчетных факторов.

При проектировании необходимо учитывать не только направление перемещения, но и возникающую силу трения. Она передается на опорные конструкции и должна быть учтена при расчете всей системы.

Катковые опоры

Катковые опоры используются там, где необходимо уменьшить сопротивление перемещению трубопровода. Вместо скольжения труба или опорный элемент перемещается по роликам или каткам.

Благодаря этому уменьшается сила трения, возникающая при температурном расширении. Это особенно важно для длинных трубопроводов, крупных диаметров и систем с большими температурными перемещениями.

Катковые конструкции применяются в промышленных трубопроводах, энергетике и на объектах, где температурные деформации имеют значительную величину.

При выборе такого решения необходимо учитывать нагрузку на катки, направление движения и условия эксплуатации. Конструкция должна сохранять работоспособность при постоянном воздействии температуры, влаги и других факторов окружающей среды.

Подвесные опоры

Подвесные опоры отличаются от традиционных опор тем, что трубопровод удерживается сверху с помощью специальных подвесных элементов.

Такой способ крепления позволяет освободить пространство под трубой и обеспечить определенную свободу перемещения. Подвесные конструкции часто используются в производственных зданиях, на эстакадах и в помещениях с ограниченным пространством.

Особое внимание при их проектировании уделяется вертикальной нагрузке и надежности крепления к строительным конструкциям. Подвес должен выдерживать вес трубы, рабочей среды, изоляции и дополнительного оборудования.

Для трубопроводов с высокой температурой также учитываются температурные перемещения. В некоторых случаях подвесная система должна обеспечивать возможность вертикального или горизонтального смещения трубопровода.

Хомутовые опоры

Хомутовые опоры фиксируют трубу с помощью металлического хомута или аналогичного крепежного элемента. Они отличаются относительной простотой конструкции и широко применяются для труб различного диаметра.

В зависимости от конструкции хомут может выполнять функцию жесткого крепления или позволять определенное перемещение трубы.

При монтаже важно правильно выбрать размер хомута и обеспечить надежный контакт с трубой. Слишком сильное затягивание может повредить защитное покрытие или создать локальное напряжение, а недостаточная фиксация приведет к нежелательному перемещению трубопровода.

Поэтому хомутовые опоры необходимо подбирать с учетом диаметра трубы, массы конструкции и характера нагрузки.

Опоры для горизонтальных трубопроводов

Для горизонтальных участков чаще всего применяются подвижные, скользящие и неподвижные опоры. Их количество и расположение зависят от диаметра трубы, массы системы и допустимого прогиба.

Основная задача таких конструкций заключается в равномерном распределении нагрузки. Если расстояние между опорами слишком большое, труба может начать прогибаться под собственным весом и весом рабочей среды.

При этом чрезмерное количество опор также не всегда оправдано. Каждая дополнительная точка крепления изменяет характер распределения нагрузок и может ограничивать необходимые температурные перемещения.

Поэтому расположение опор определяется расчетом, а не только удобством монтажа.

Опоры вертикальных трубопроводов

Вертикальные трубопроводы требуют другого подхода. Основной нагрузкой становится собственный вес трубы и содержащейся в ней рабочей среды.

Опоры должны надежно удерживать вертикальный участок и передавать нагрузку на строительные конструкции. При большой высоте трубопровода необходимо дополнительно учитывать устойчивость, вибрацию и температурные перемещения.

В зависимости от схемы системы используются различные крепления, включая хомутовые и направляющие конструкции. Их расположение выбирается таким образом, чтобы избежать чрезмерных перемещений и локальных нагрузок на трубу.

Для вертикальных участков особенно важно учитывать массу арматуры, фланцев, компенсаторов и другого оборудования, установленного на трубопроводе.

Как температура влияет на выбор опор

Температура является одним из ключевых факторов при проектировании трубопроводных опор. Чем сильнее нагревается труба и чем больше ее длина, тем значительнее может быть температурное расширение.

Например, стальной трубопровод при нагреве увеличивает свою длину. Если конструкция не предусматривает возможность такого перемещения, температурные деформации будут восприниматься сварными швами, креплениями и самими стенками трубы.

Поэтому для горячих трубопроводов используются комбинации неподвижных и подвижных опор. Неподвижные элементы задают точки фиксации, а подвижные позволяют трубе компенсировать изменение длины.

При выборе опор рекомендуется учитывать:

• рабочую температуру;
• максимальную температуру при аварийных режимах;
• длину участка;
• коэффициент линейного расширения стали;
• направление температурного перемещения;
• наличие компенсаторов.

Такой расчет позволяет избежать чрезмерных напряжений и преждевременного повреждения трубопровода.

Из каких материалов изготавливают опоры трубопроводов

Для изготовления опор чаще всего используются конструкционные углеродистые и низколегированные стали. Материал выбирается с учетом нагрузки, температуры и условий окружающей среды.

В обычных условиях могут применяться изделия из стандартных конструкционных сталей. Если опоры работают при низких температурах или подвергаются значительным нагрузкам, используются более подходящие низколегированные материалы.

Для агрессивной среды могут потребоваться коррозионностойкие покрытия или нержавеющие стали. Особенно это важно для предприятий химической промышленности, нефтегазового комплекса и других объектов, где металлические элементы постоянно контактируют с влагой или химическими веществами.

Качество металла и защитного покрытия напрямую влияет на срок службы опор.

Какие нагрузки воспринимают опоры трубопроводов

Опора должна выдерживать не только массу самой трубы. На нее воздействуют вес рабочей среды, теплоизоляции, арматуры и других элементов трубопроводной системы.

Кроме вертикальной нагрузки возникают горизонтальные и осевые усилия. Они могут быть связаны с температурным расширением, внутренним давлением, вибрацией и гидравлическими процессами.

На промышленных объектах дополнительно учитываются ветровые, сейсмические и монтажные нагрузки. Поэтому простого расчета по весу трубы часто недостаточно.

При проектировании опор необходимо определить все возможные воздействия и проверить, способны ли крепления и строительные конструкции безопасно их воспринимать.

Как правильно выбрать опоры трубопроводов

Выбор начинается с определения назначения конкретного участка трубопровода. Необходимо понять, должна ли труба быть жестко закреплена или ей требуется возможность перемещения.

Затем рассчитываются нагрузки, температурные деформации и расстояния между опорами. На основании этих данных выбирается конкретный тип конструкции.

При выборе опор рекомендуется учитывать:

• назначение трубопровода;
• наружный диаметр трубы;
• толщину стенки;
• массу рабочей среды;
• рабочую температуру;
• внутреннее давление;
• наличие теплоизоляции;
• направление возможных перемещений;
• условия монтажа и эксплуатации.

Также важно учитывать требования действующих нормативных документов и проектной документации.

Почему неправильный выбор опор опасен

Ошибки при проектировании опор могут привести к последствиям, которые сначала остаются незаметными. Трубопровод начинает постепенно смещаться, появляются дополнительные напряжения, увеличивается нагрузка на сварные соединения и арматуру.

При недостаточном количестве опор может возникнуть чрезмерный прогиб трубы. Если же подвижные участки зафиксировать слишком жестко, температурное расширение будет создавать значительные осевые усилия.

В результате могут повреждаться сварные швы, фланцевые соединения и компенсаторы. В тяжелых случаях нарушение работы опор способно привести к разгерметизации трубопровода и остановке технологического процесса.

Поэтому опоры являются полноценным элементом трубопроводной системы, а не просто вспомогательными креплениями.

Виды опор трубопроводов отличаются назначением, конструкцией и характером воспринимаемых нагрузок. Неподвижные опоры фиксируют трубу, а подвижные, скользящие и катковые позволяют компенсировать температурные перемещения. Подвесные и хомутовые конструкции применяются в зависимости от особенностей монтажа и схемы конкретного трубопровода.

При выборе необходимо учитывать диаметр и массу трубы, рабочую температуру, давление, свойства рабочей среды, температурное расширение и условия эксплуатации. Правильно рассчитанная система опор позволяет равномерно распределить нагрузки, снизить напряжения в трубопроводе и обеспечить надежную работу всей системы на протяжении длительного срока эксплуатации.
