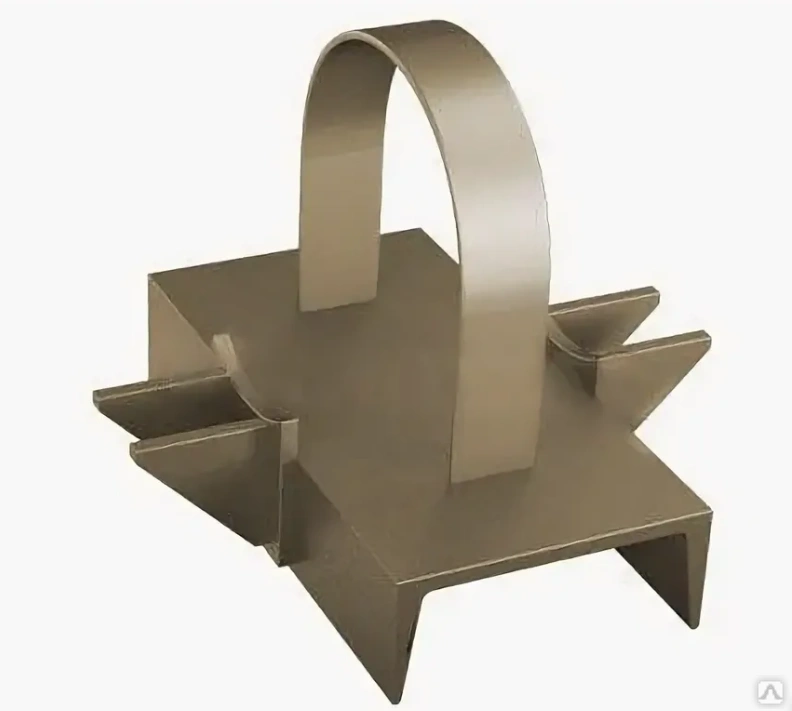

Опоры подвижные ТС-659 серия 5,903-13 выпуск 7-95 219

Описание

Опоры подвижные ТС-659 серия 5.903-13 выпуск 7-95 219 — надежное решение для магистралей с наружным диаметром 219 мм, где важна жесткая фиксация трубопровода и контроль осевых усилий. Конструкция рассчитана на осевую нагрузку до 25 кН, что обеспечивает безопасную работу теплотрасс при динамических воздействиях и температурных расширениях; ширина хомута 40 мм и высота упора 100 мм повышают устойчивость и равномерно распределяют давление на трубу, снижая риск локальной деформации. Для защиты от коррозии применяется лак БТ‑177 по ГОСТ 5631‑79 в два слоя по грунтовке — это продлевает срок службы в условиях влажности и реагентов. В отличие от меньших типоразмеров серии, исполнение на 219 мм имеет увеличенную несущую способность и массу 1,5 кг, благодаря чему лучше переносит пиковые нагрузки на опорах и компенсирует температурные подвижки без потери фиксации. Модель соответствует альбому серии 5.903‑13, выпуск 7‑95, и применяется на тепловых сетях при давлении до 4,0 МПа и температуре до 425 °C, что делает ее универсальной для городских и промышленных систем теплоснабжения. Такая комбинация жесткой фиксации, защищенного покрытия и типоразмерной совместимости серии облегчает подбор, монтаж и обслуживание, сохраняя стабильную геометрию трассы и снижая вероятность аварий за счет надежного восприятия осевых усилий и продуманной геометрии упора.

• Dн трубопровода: 219 мм
• k=S: 6,0 мм
• Высота упора L: 100 мм
• Ширина хомута b: 40 мм
• Осевая сила Q: 25 кН
• Масса: 1,5 кг
• Покрытие: БТ‑177 по ГОСТ 5631‑79, 2 слоя по грунтовке
• Давление рабочее Ру: до 4,0 МПа
• Температура рабочая: до 425 °C
