Опоры подвижные ТС-660 серия 5,903-13 выпуск 7-95 273

Описание

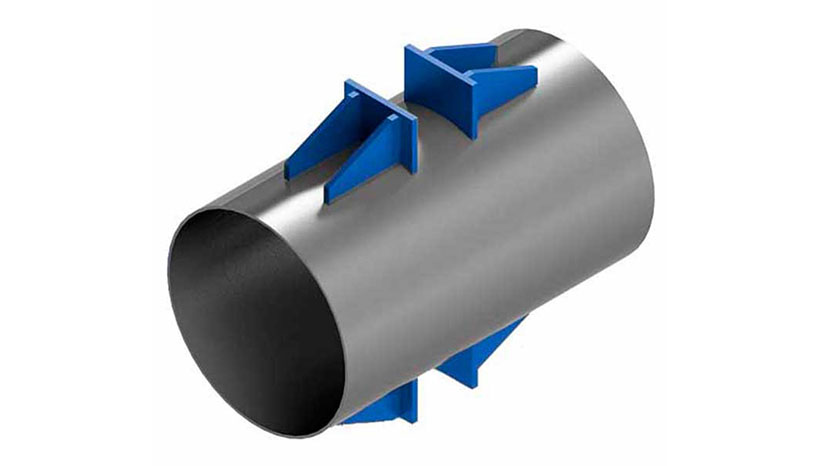

Несмотря на распространённое название, конструкция модели ТС-660 по серии 5.903-13, вып. 7-95 относится к неподвижным двухупорным опорам. Для трубопровода с Дн 273 мм она обеспечивает жёсткую фиксацию магистрали и восприятие значительных осевых усилий, что особенно важно на поворотах, около заглушек и на участках с арматурой. В отличие от подвижных скользящих опор, ТС-660 ограничивает продольное перемещение трубы, исключая смещение трассы и повышая устойчивость узла при температурных и вибрационных воздействиях. Такая конфигурация востребована на тепловых сетях, в нефтегазовой и водоподготовительной инфраструктуре, где критичны точная геометрия и надёжное удержание ветви.

Модификация на Дн 273 мм выделяется оптимальным соотношением массы узла и несущей способности: по типовой таблице серии для данного диаметра предусмотрены исполнения с разной толщиной металлических элементов (k=S), что позволяет выбрать требуемый запас прочности под расчётные нагрузки. Двухупорная схема равномерно распределяет усилия, снижает риск локальных деформаций и упрощает контроль состояния креплений в эксплуатации. В сравнении с одноупорными решениями ТС-660 устойчивее к рывковым нагрузкам и лучше удерживает трассу при несимметричных воздействиях, а в сравнении со скользящими опорами — обеспечивает фиксированную привязку точки трубопровода, что упрощает расчёт компенсаторных участков и снижает вероятность паразитных перемещений.

• Тип опоры: неподвижная двухупорная
• Серия: 5.903-13
• Выпуск: 7-95
• Диаметр, Дн: 273 мм
• k=S: 6 или 8
• Осевая сила Q, кН: 40 или 60

ТС-660 на Дн 273 мм — практичный выбор для узлов, где требуется фиксированная опорная точка без допущения продольного сдвига трассы и с гарантированным восприятием расчётных осевых нагрузок.
