Опоры подвижные ТС-660 серия 5,903-13 выпуск 7-95 325

Описание

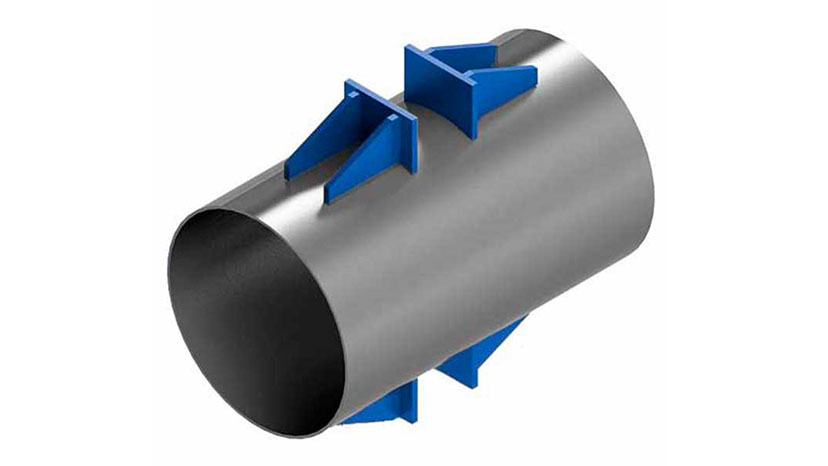

Опоры подвижные ТС-660 серия 5.903-13 выпуск 7-95 325 — решение для участков трубопровода с наружным диаметром 325 мм, где требуется надежное восприятие осевых усилий и стабильная геометрия трассы. Модель ТС‑660.00.00‑11 разработана под серию 5.903‑13 (выпуск 7‑95), что гарантирует совместимость с типовыми проектными решениями и предсказуемость нагрузочных характеристик. В сравнении с соседними позициями серии, данное исполнение для Dн 325 мм выделяется балансом несущей способности и компактных габаритов, что упрощает размещение на ограниченных площадках основания и снижает требования к строительной части. Для этого типоразмера предусмотрены два варианта по допускаемой осевой силе, что позволяет точнее «подогнать» опору под расчетные нагрузки без избыточного запаса и лишнего веса конструкции. Такой подход уменьшает стоимость владения и ускоряет монтаж благодаря унифицированной геометрии опорной плиты и стандартному крепежу. Благодаря двухопорной компоновке опора равномерно распределяет усилия и поддерживает стабильность трассы при температурных и эксплуатационных воздействиях, сохраняя ресурс трубопровода. Характеристики подтверждены типовыми таблицами серии 5.903‑13 для ТС‑660.00.00‑11.

• Обозначение: ТС‑660.00.00‑11
• Dн трубопровода: 325 мм
• Осевая сила Q, кН (тс): 40 (4,0) или 70 (7,0)
• Длина L: 530 мм
• Ширина B: 120 мм
• Масса, кг: 112,6

Преимущества модели для Dн 325 мм: широкий диапазон несущей способности (два типоисполнения по Q) для оптимизации под реальную нагрузку; унифицированные габариты при высокой прочности, что сокращает сроки и трудоемкость монтажа; соответствие серии 5.903‑13 (выпуск 7‑95), обеспечивающее совместимость с типовыми проектами и прозрачность расчета; равномерное распределение усилий за счет двухупорной компоновки, повышающее надежность узла в длительной эксплуатации. В итоге Опоры подвижные ТС-660 серия 5.903-13 выпуск 7-95 325 — это практичный выбор для промышленных и энергетических объектов, где важны стандартизированная конструкция, предсказуемая несущая способность и стабильность трубопровода при переменных режимах работы.
