Опоры подвижные Т13 серия 4.903-10,выпуск 5 377

Описание

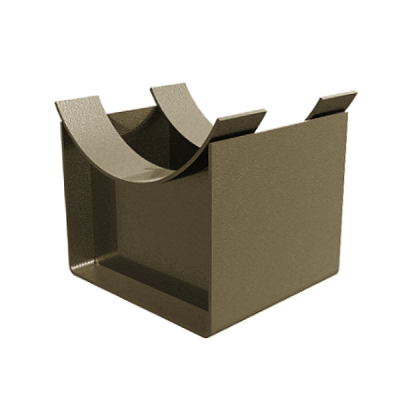

Опора скользящая Т13 для наружного диаметра трубопровода 377 мм применяется как стандартное решение серии 4.903-10 (вып. 5) для свободного продольного перемещения труб при температурных деформациях. Конструктивно это низкопрофильная скользящая опора, которая проста в монтаже и не требует обслуживания, что делает её экономичной альтернативой катковым и шариковым опорам при сопоставимых нагрузках на данный тип перемещения. Для диаметра 377 мм предусмотрены три габаритных высоты, что позволяет подобрать опору под проектные отметки трассы без усложнения компенсаторной схемы. Покрытие может выполняться транспортировочным грунтом ГФ‑021, обеспечивающим защиту в период хранения и монтажа. Такая конфигурация особенно удобна на длинных прямолинейных участках, эстакадах и в технологических нитках с повторяющимися опорами одинаковой высоты. По сравнению с моделями Т14–Т18, Т13 не имеет вращающихся элементов, поэтому менее чувствительна к загрязнению и отличается предсказуемой величиной трения, что упрощает расчёт продольных усилий и анкеровки опорных конструкций. Для серии предусмотрена маркировка Т13.25/Т13.26/Т13.27, соответствующая одному диаметру, но разной высоте, что упрощает спецификацию и заменяемость узлов в пределах проекта.

• Серия: 4.903-10 выпуск 5
• Тип опоры: скользящая подвижная Т13
• Наружный диаметр трубопровода, Дн: 377 мм
• Высота, мм: 100 / 150 / 200
• Масса, кг: 6,10 / 7,82 / 9,58
• Маркировка исполнений: Т13.25 (высота 100), Т13.26 (150), Т13.27 (200)
• Покрытие: транспортировочный грунт ГФ‑021

Преимущества для диаметра 377 мм: три стандартные высоты без переработки проекта; стабильная работа при осевых перемещениях без сложных подшипниковых узлов; быстрая установка на площадке; унификация с другими опорами серии 4.903‑10 по посадочным размерам. В результате Т13 на 377 мм обеспечивает надёжную и предсказуемую поддержку трубопровода при минимальной трудоёмкости изготовления и монтажа.
