Опоры подвижные ОПХ3 426 100

Описание

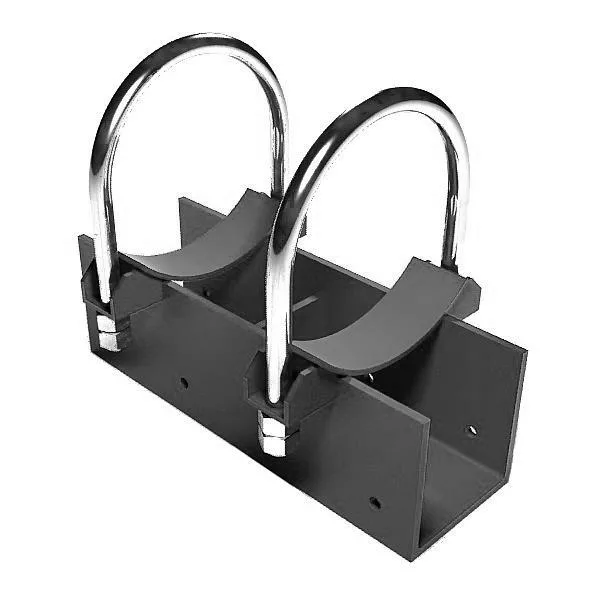

Подвижная хомутовая опора ОПХ3-100.426 предназначена для надежного восприятия вертикальных нагрузок и компенсации перемещений на стальных трубопроводах диаметром 426 мм. Конструкция с низким профилем (H = 100 мм) упрощает монтаж в стесненных пролетах эстакад и машинных залов, сохраняя высокую несущую способность. Для данной модификации регламентированы грузовые характеристики в трех температурных диапазонах, что позволяет корректно подбирать опору под условия эксплуатации до 450°С. В отличие от исполнения с высотой 150 мм, вариант «100» обеспечивает меньшую строительную высоту и, как правило, большую допустимую нагрузку на опорную конструкцию при равном диаметре трубы, что важно для тяжелых ниток и ограниченной высоты подвески. Геометрия узла (B, H, L) и хомутовое присоединение обеспечивают стабильный зажим без проворота и равномерное распределение усилий, а соответствие отраслевому стандарту делает опору взаимозаменяемой с изделиями сопоставимого класса. Масса изделия оптимизирована для удобной транспортировки и быстрой установки бригадой без спецоснастки. Такая опора эффективна на теплотрассах, технологических линиях НПЗ, ГПЗ и энергетических объектов, где требуются предсказуемые параметры нагрузки, устойчивость к температуре и долговечность узла крепления.

• Обозначение: ОПХ3-100.426
• Тип: подвижная хомутовая
• Dн, мм: 426
• B, мм: 280
• H, мм: 100
• L, мм: 440
• Pz (вниз), т при t до 150°С: 60
• Pz (вниз), т при t св. 150°С до 300°С: 45
• Pz (вниз), т при t св. 300°С до 450°С: 24.4
• Масса, кг: 32.5
• ГОСТ: 14911-82

Характеристики и размеры подтверждены табличными данными по серии ОПХ3 (Dн, габариты и Pz) и типоразмером ОПХ3-100.426, а также сведениями о массе и стандартизации модели по ГОСТ. Эти параметры выделяют данную опору среди других модификаций ОПХ и альтернативных опор (скользящих, жестких), когда требуется сочетание компактной высоты, высокой грузоподъемности и надежного хомутового охвата трубопровода.
