Опоры подвижные Т14 серия 4,903-10,выпуск 5 57,76

Описание

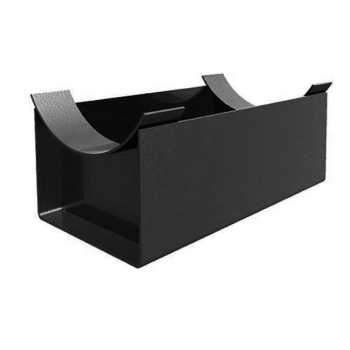

Опоры подвижные Т14 серия 4.903-10, выпуск 5 57,76 — это скользящие опоры для трубопроводов малых диаметров, спроектированные по типовым чертежам серии 4.903-10 (вып. 5) для компенсации температурных удлинений без заклинивания. Конструкция представляет собой сварной корпус с ребром жёсткости; стандартная монтажная длина L=340 мм упрощает замену и унификацию на трассе. Для наружных диаметров Дн 57 и 76 мм предусмотрены три типоразмера по высоте, что позволяет точно подобрать посадку под проектную отметку. По сравнению с другими скользящими опорами серии (например, Т13 или Т15), тип Т14 оптимален для компактных участков: он одновременно лёгкий, жёсткий и рассчитан именно на гладкое продольное скольжение по опорной плите без дополнительных роликовых узлов. Базовое грунтовочное покрытие защищает металл при транспортировке и хранении, а конструктивная простота снижает трудоёмкость монтажа и последующего обслуживания, обеспечивая стабильную работу узла опирания на надземных и подземных участках тепловых сетей.

• Наружный диаметр, Дн: 57; 76
• Длина, мм: 340
• Высота, мм: 100; 150; 200
• Вес, кг: Т14.04 — 1,55; Т14.05 — 2,06; Т14.06 — 2,54
• Покрытие: транспортировочный грунт ГФ-021

Типоразмерный ряд для Дн 57 и 76 мм включает исполнения Т14.04, Т14.05 и Т14.06 — они различаются высотой опоры и массой, поэтому легко выбрать конфигурацию под требуемую отметку и нагрузку без перерасхода металла. Унифицированная длина 340 мм удобна при ретрофите существующих опорных площадок, а наличие ребра жёсткости повышает стойкость к поперечной деформации при циклических температурных воздействиях. Опоры Т14 выпускаются по серии 4.903-10, выпуск 5, и совместимы с распространёнными марками сталей; при необходимости в обозначении указывают материал (например, исполнение из стали 09Г2С для работы при пониженных температурах). Такой набор характеристик делает скользящие опоры Т14 для Дн 57 и 76 мм практичным выбором для теплотрасс и технологических трубопроводов, где важны надёжность скольжения, простая конструкция и доступность типоразмеров без избыточных элементов.
