Опоры подвижные ОПХ3 76 100

Описание

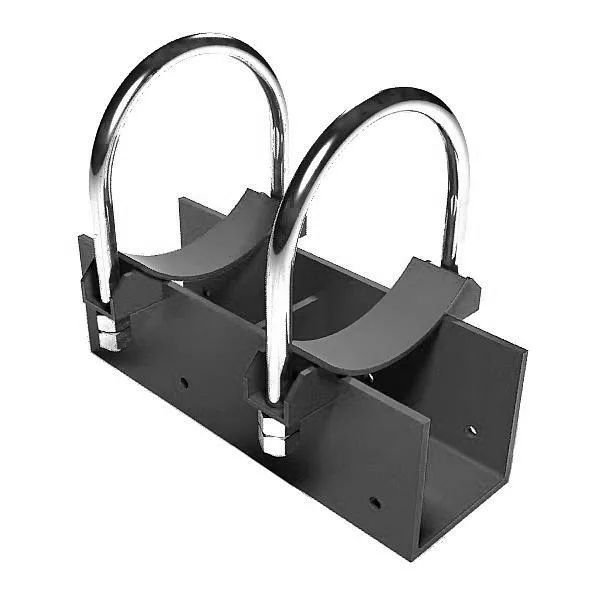

Подвижная хомутовая опора ОПХ3 76 100 предназначена для надежной опоры и направленного скольжения трубопровода с наружным диаметром 76 мм в пределах осевых перемещений без подъёма трубы. Исполнение Х3 по ГОСТ 14911‑82 обеспечивает стабильную работу в магистралях отопления, технологических и водяных линиях, где требуется компенсация тепловых деформаций и равномерное распределение нагрузки на опорные конструкции. Модель относится к «сотой» серии по высоте, поэтому компактнее аналогов ОПХ3‑150 при сохранении высокой несущей способности, что упрощает монтаж в стеснённых зонах и под подвесными трассами. При собственной массе 3,8 кг опора выдерживает максимальную вертикальную нагрузку до 126500 Н (12900 кгс) при рабочей среде до 150°C, что делает её оптимальным выбором для средних диаметров, когда нужна повышенная грузоподъёмность при умеренном весе изделия. В сравнении с соседними типоразмерами серии (например, 57 и 89 мм) эта модификация сочетает усиленный запас по нагрузке с меньшей высотой узла, снижая момент на анкерах и требуемую высоту строительных отметок. Хомутовое крепление плотно охватывает трубу и предотвращает проворот, а скользящая схема снижает риск локальных напряжений в металле трубопровода при циклических прогревах и охлаждениях. За счёт унифицированных габаритов и типоразмера ОПХ3‑100.76 опора совместима с типовыми схемами опирания и легко комплектуется в узлы с направляющими и ограничителями перемещений.

• Обозначение: ОПХ3‑100.76
• Тип опоры: Х3
• Наружный диаметр, dн: 76 мм
• Высота, мм: 100
• Масса, кг: 3,8
• Максимальная вертикальная нагрузка при рабочей среде до 150°C, Н (кгс): 126500 (12900)
• ГОСТ: 14911‑82
