Опоры подвижные ОПХ1 42,3 70
Описание

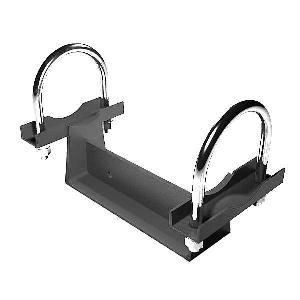

Опоры подвижные ОПХ1 42,3 70Подвижная хомутовая опора ОПХ1-70.42,3 предназначена для надежного крепления стальных трубопроводов с наружным диаметром 42,3 мм и компенсации температурных линейных перемещений. Конструкция типа Х1 обеспечивает свободный продольный ход трубы при сохранении осевой устойчивости узла. Высота 70 мм облегчает монтаж в стесненных местах и на низких трассах, а масса 0,97 кг делает опору удобной в транспортировке и укрупненной сборке. Соответствие ГОСТ 14911-82 (ОСТ 36-94-83) гарантирует взаимозаменяемость и предсказуемые расчётные нагрузки, что важно при промышленном и гражданском проектировании. Для типоразмера 70 с Dн 42,3 мм нормативная осевая сила Q составляет 2200 кг, что покрывает большинство задач на трубопроводах малого и среднего диаметра. Длина элемента 100 мм упрощает стыковку с рядом стандартных опорных и направляющих деталей трассы.
В сравнении с моделями серии ОПХ1 высотой 100 мм, данная опора компактнее и легче, поэтому предпочтительна там, где важна минимальная строительная высота. От приварных опор без хомута (ОПП) она отличается быстротой монтажа и сниженным риском локальных напряжений на стенке трубы благодаря охвату и равномерному распределению давления. От серий ОПХ2/ОПХ3 модель ОПХ1-70.42,3 отличается привязкой к меньшим диаметрам и оптимальной несущей способностью без избыточного запаса, что позитивно сказывается на бюджете проекта. Выполнение из стали Ст3 — практичное решение для стандартных сред и температур, а соблюдение типоразмера обеспечивает совместимость с опорами-направляющими и подвесками в соответствии с типовыми альбомами. В итоге вы получаете рабочую опору для магистралей отопления, холодного и горячего водоснабжения, технологических трубопроводов, где требуются устойчивость, ресурс и ремонтопригодность без переплаты за лишние габариты.
- Обозначение: ОПХ1-70.42,3
- Стандарт: ГОСТ 14911-82 (ОСТ 36-94-83)
- Наружный диаметр Dн, мм: 42,3
- Высота, мм: 70
- Длина, мм: 100
- Масса, кг: 0,97
- Тип опоры: Х1 (хомутовая)
- Осевая сила, Q, кг: 2200
- Марка стали: Ст3
